Remarque
Respectez, lors de l'installation et de l'exploitation, les directives de montage et consignes de
sécurité contenues dans le présent document ainsi que dans les manuels système "Industrial
Ethernet / PROFINET Industrial Ethernet" et "Industrial Ethernet / PROFINET Composants de
réseaux passifs".
Pour plus d'informations à propos des manuels système, voir le chapitre "Introduction (Page 3)",
section "Documentation complémentaire".
3.2

Types de montage

Les appareils sont conçus pour les types de montage suivants :

• Montage en rack 19"

• Rail DIN symétrique
• Fixation murale
Position de montage pour versions PoE
Il est conseillé de monter les versions PoE horizontalement (marquage dans le sens de lecture).
Un montage vertical est également autorisé.
3.3 Montage en rack 19"
Montage
Risque de blessure dû à une charge mécanique non-homogène
L'appareil doit être monté en rack 19" de façon à ce qu'aucune situation dangereuse ne puisse
survenir, même en cas de charge mécanique non-homogène.

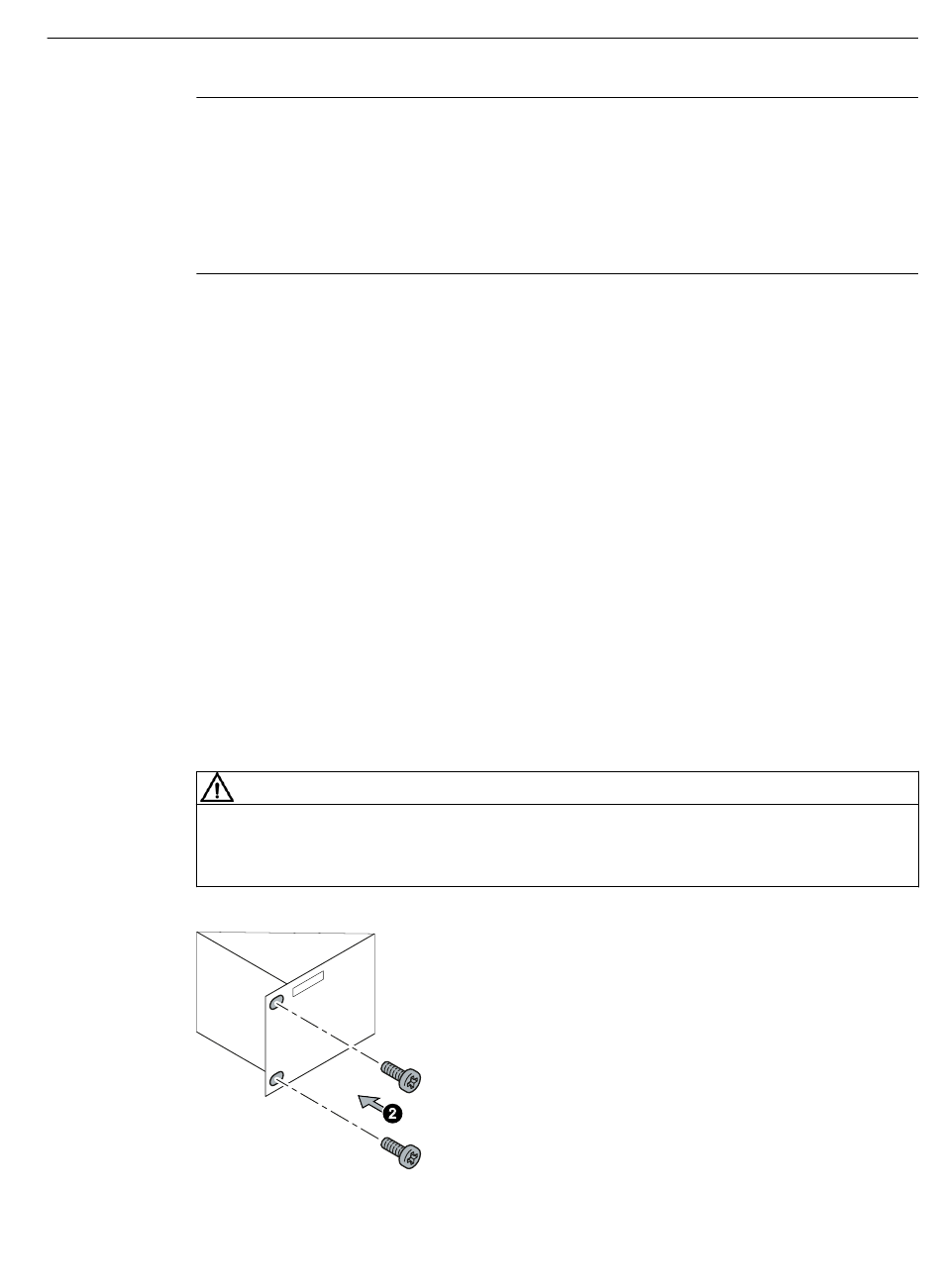

Figure 3-1
SCALANCE XR-100WG
Instructions de service, 03/2022, C79000-G8977-C455-05
PRUDENCE
Montage en rack 19"
Montage et démontage
3.3 Montage en rack 19"
25
