Pour monter l'appareil sur rail DIN symétrique, procédez comme suit :
1. Deux coulisses ont été pratiquées dans la rainure sur le dessus du boitier pour recevoir le rail
DIN. Enfilez le rail DIN dans les coulisses comme indiqué sur la figure.

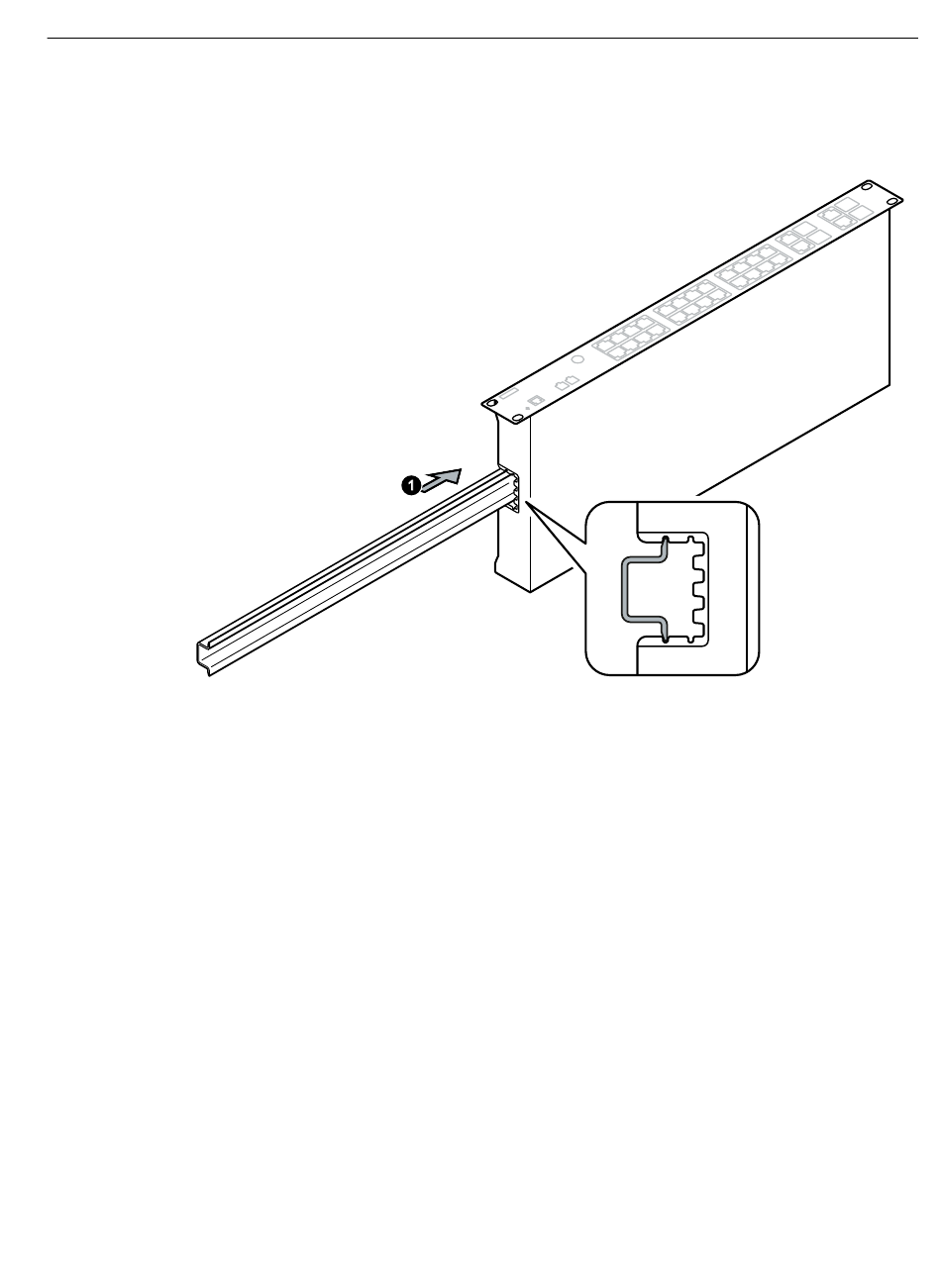

Figure 3-2
SCALANCE XR-100WG
Instructions de service, 03/2022, C79000-G8977-C455-05
Assemblage du SCALANCE et du rail DIN
3.4 Montage sur rail symétrique / montage mural
Montage et démontage
27
