6.5.2

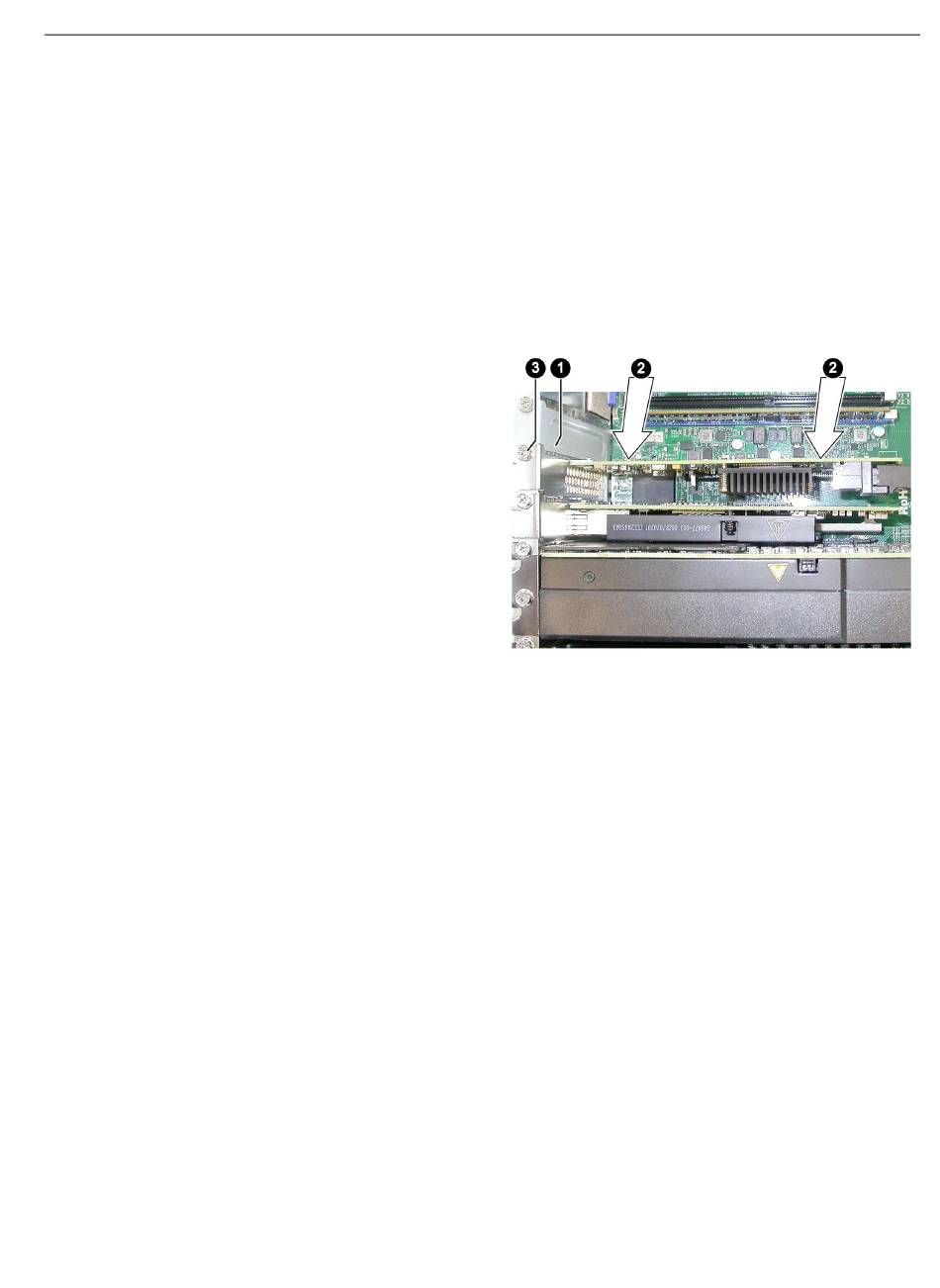

Démontage et montage de cartes d'extension
Condition préalable
● Tournevis Tx10
Procédure
Montage
1. Dévissez les vis
2. Insérez la carte d'extension dans
3. Fixez la carte d'extension à l'aide
Démontage
Procédez au démontage en suivant l'ordre inverse du montage. À l'étape 2, desserrez le
blocage de la carte d'extension sur l'emplacement avant de retirer la carte.
SIMATIC IPC1047
Instructions de service, 09/2018, A5E45118483-AA
③
au niveau de
l'emplacement considéré et retirez
la tôle correspondante, comme sur
la figure.
l'emplacement en suivant le sens
de la flèche.
Enfoncez la carte d'extension
jusqu'en butée dans
l'emplacement, sans la tordre.
de la vis correspondante.
Extension et paramétrage de l'appareil
6.5 Cartes d'extension
63
