Témoins de fonctionnement sur la face arrière de l'appareil
Les témoins de fonctionnement suivants se trouvent sur la face arrière de l'appareil :

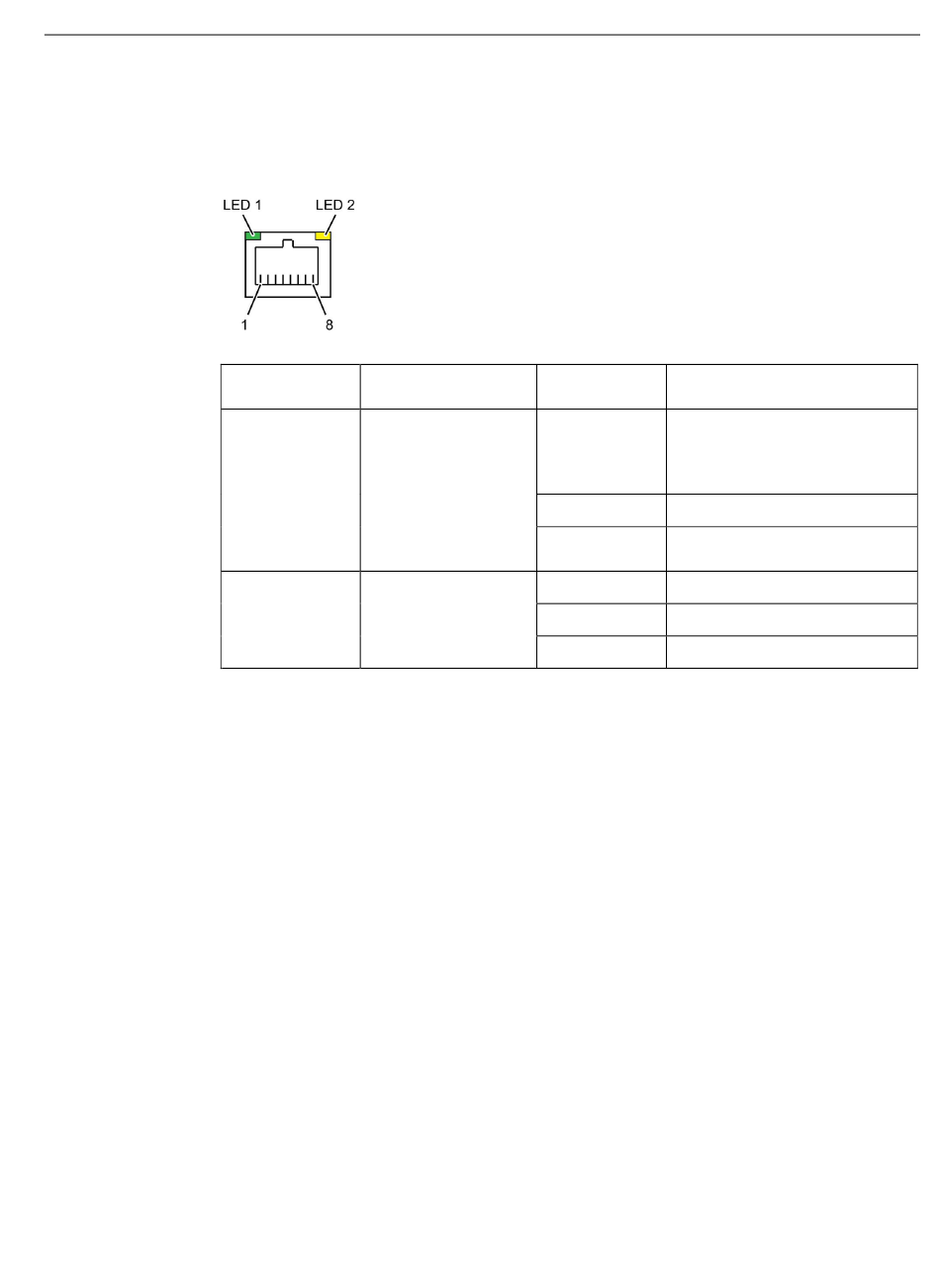

● LED de l'interface Ethernet
1
SIMATIC IPC1047
Instructions de service, 09/2018, A5E45118483-AA
Témoin de
Signification
fonctionnement
LED 1
Etat de connexion
1
LED 2
Vitesse de
1
transmission de
données
Les interfaces Ethernet sont numérotées sur le boîtier afin d'en faciliter la description. La
numérotation du système d'exploitation peut être différente.
1.2 Structure de l'appareil
Etat
Signification de l'état
Eteinte
Pas de câble connecté
•
Câble non actif
•
Interface désactivée
•
VERT
Câble actif connecté
•
Clignotement,
Transfert données actif
•
VERT
Eteinte
10 Mbit/s
•
VERT
100 Mbit/s
•
JAUNE
1000 Mbit/s
•
Vue d'ensemble
17
