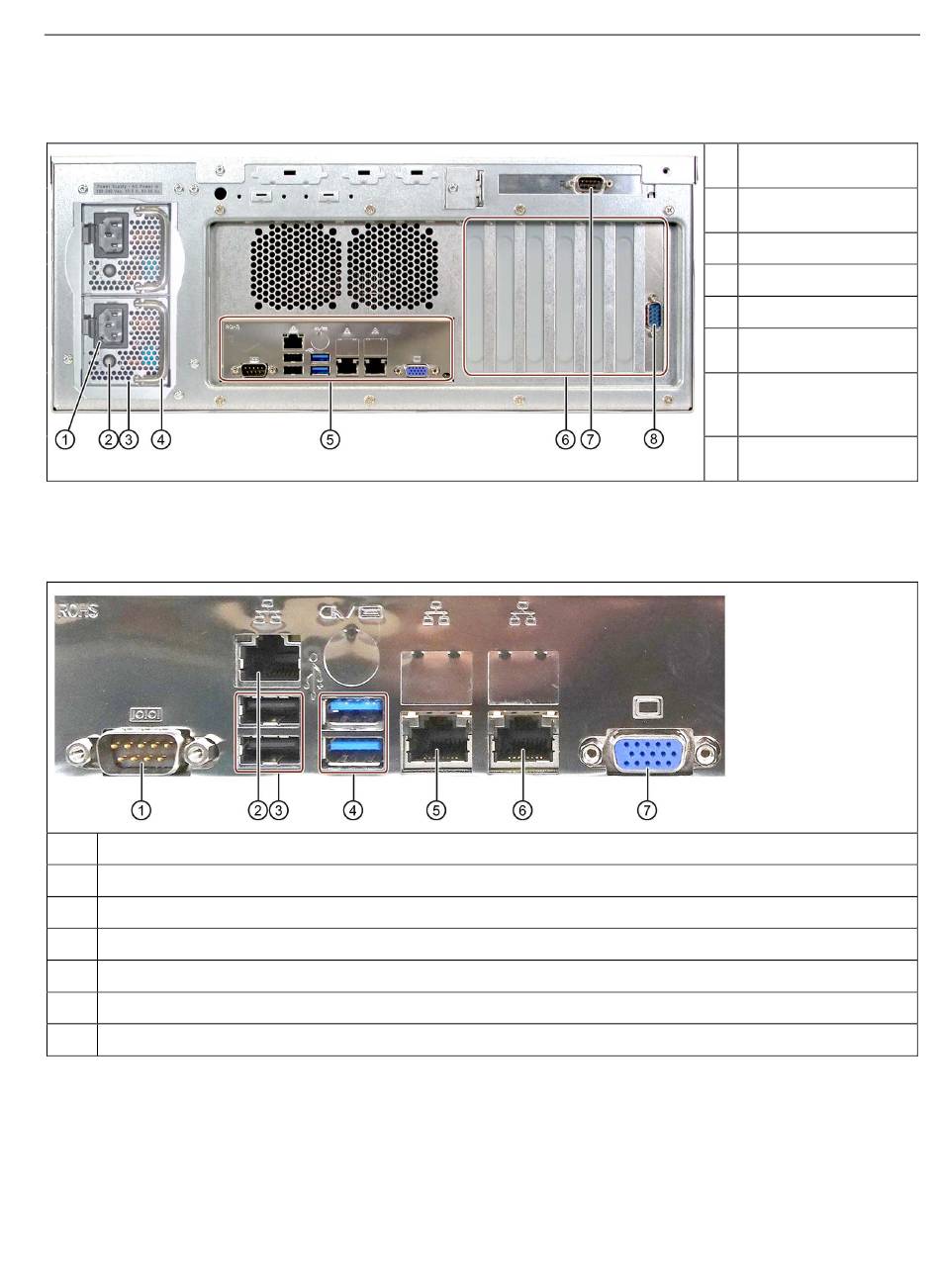

Vue de la face arrière avec alimentation CA redondante
1.2.2
Interfaces
①
Interface COM
②
Connecteur LAN RJ45 dédié IPMI
③
Interfaces USB 2.0
④
Interfaces USB 3.0
⑤
Interface Gbit ETHERNET 1
⑥
Interface Gbit ETHERNET 2
⑦
Connecteur VGA
SIMATIC IPC1047
Instructions de service, 09/2018, A5E45118483-AA
Vue d'ensemble
1.2 Structure de l'appareil
①
Prise de raccordement
au réseau
②
LED d'état et bouton
d'acquittement
③
Module d'alimentation
④
Poignée
⑤
Interfaces
⑥
Emplacements pour
cartes d'extension
⑦
Kit d'extension
interface PCI (en
option)
⑧
2e interface COM (en
option)
15
