6.3
Cartes d'extension
6.3.1
Remarques sur les cartes d'extension
L'appareil a été conçu pour l'utilisation des cartes d'extension PCI conformes aux
spécifications PCI V 2.2 :
● PCI 5 V 32 bits
● PCI Universal 5 V & 3,3 V 32 bits
Les spécifications PCIe suivantes s'appliquent pour l'utilisation de cartes PCIe :
● x16 : V3.0
● x4 : V2.0
Emplacements :
● 2 × PCI
● 1 × PCI, 1 × PCIe x16
● 1 × PCIe x4 Slot 1, 1 × PCIe x16 Slot 2
6.3.2

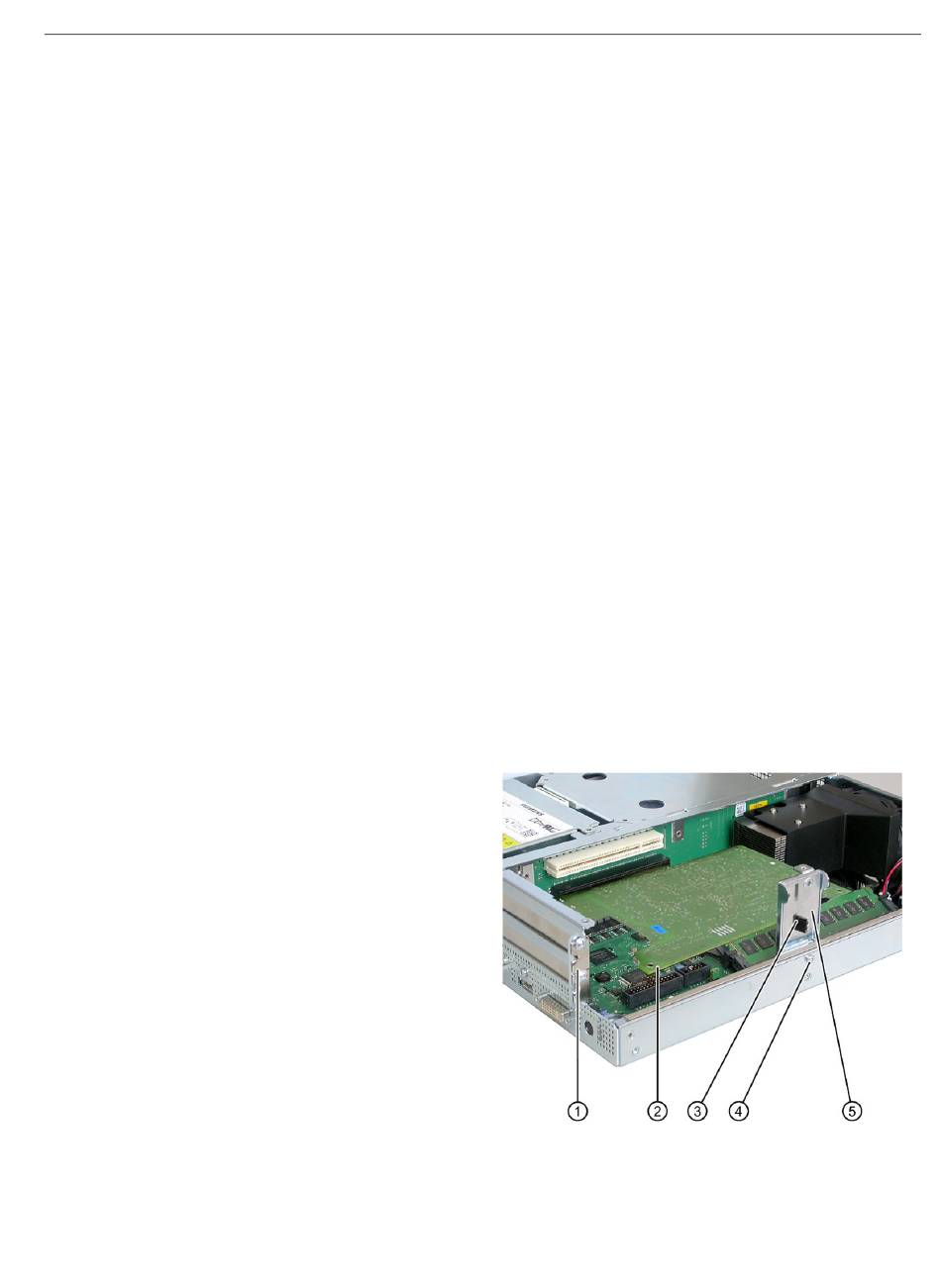

Démontage et montage de cartes d'extension
Condition préalable
● L'appareil est ouvert.
Marche à suivre
1. Desserrez la vis de fixation
retirez le fixe-carte
2. Démontez la plaque support
l'emplacement d'enfichage prévu.
3. Enfichez la carte d'extension
à l'emplacement prévu.
4. Remontez le fixe-carte et placez
l'élément coulissant
5. Vissez fermement la plaque sup-
port
6. Placez l'élément coulissant.
SIMATIC IPC677D
Instructions de service, 01/2020, A5E32995421-AE
⑤
.
③
.
①
de la carte d'extension.
④
et
①
à
②
Extension et paramétrage de l'appareil
6.3 Cartes d'extension
85
