Maintenance et entretien de l'appareil
7.6 Relier l'unité de commande à l'unité de calcul
7.6
Relier l'unité de commande à l'unité de calcul
Condition préalable
● L'unité de commande et l'unité de calcul sont débranchées.
● L'unité de commande et l'unité de calcul sont entièrement démontées.
● L'unité de commande est placée sur un chiffon doux avec la face avant vers le bas.
Marche à suivre
1.
2.
3.
108

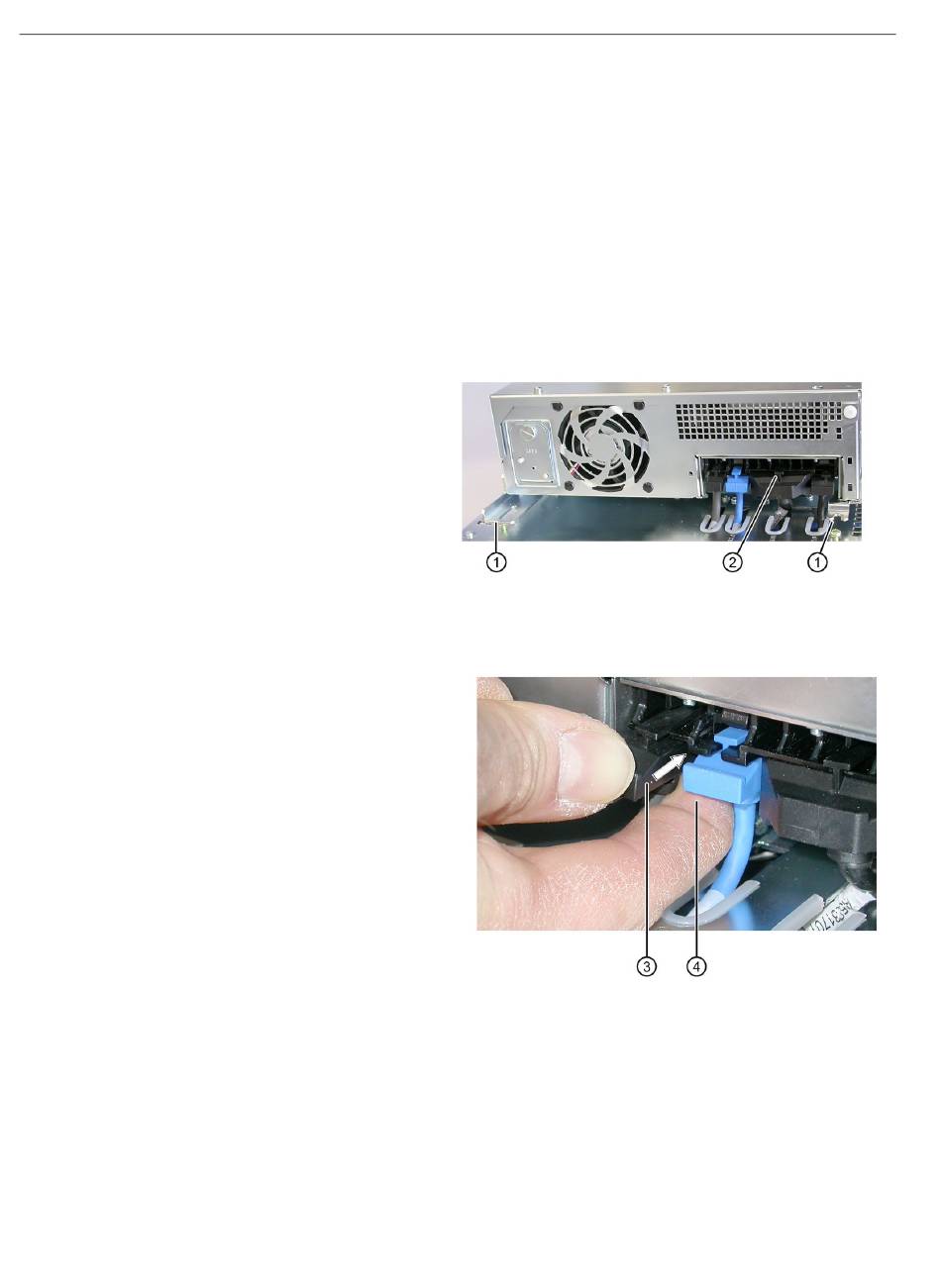

Retirez l'unité de calcul avec
son rail de guidage légèrement
①
relevé sur les vis
.
Veillez à ne pas rayer l'unité de
calcul et à laisser suffisamment
d'espace pour les connecteurs
②
et leurs câbles
entre celle-ci
et l'unité de commande.
Faites passer les connecteurs
②
sur leur rail de guidage cor-
respondant (voir figure) et dé-
placez-les vers l'arrière, jusqu'à
ce qu'ils soient entièrement
enfichés dans leurs prises.
Introduisez également le con-
③
necteur de gauche
dans sa
prise, comme indiqué, en le
soutenant avec votre index
④
.
Instructions de service, 01/2020, A5E32995421-AE
SIMATIC IPC677D
