Marche à suivre
1. Assurez-vous que l'interrupteur marche/arrêt se
2. Coupez l'alimentation 24 V CC externe.
3. Reliez le connecteur 24 V CC à l'appareil.
4. Au besoin, fixez le verrouillage de fiche fourni.
5. Fixez le câble 24 V CC au verrouillage de fiche au
Remarque
Protection contre les inversions de polarité
L'alimentation 24 V c.c. est dotée d'une protection contre l'inversion de polarité. En cas
d'inversion des câbles 24 V CC (courant nominal 24 V CC (-20% / +20%) et de la masse,
l'appareil n'est pas endommagé. L'appareil ne se met pas en marche. Une fois le
raccordement de l'alimentation correctement effectué, l'appareil est de nouveau prêt à
fonctionner.
Voir aussi
Caractéristiques techniques générales (Page 139)
SIMATIC IPC677D
Instructions de service, 01/2020, A5E32995421-AE
trouve en position "0" (arrêt) pour que le raccor-
dement de l'alimentation 24 V ne provoque pas un
démarrage involontaire de l'appareil.

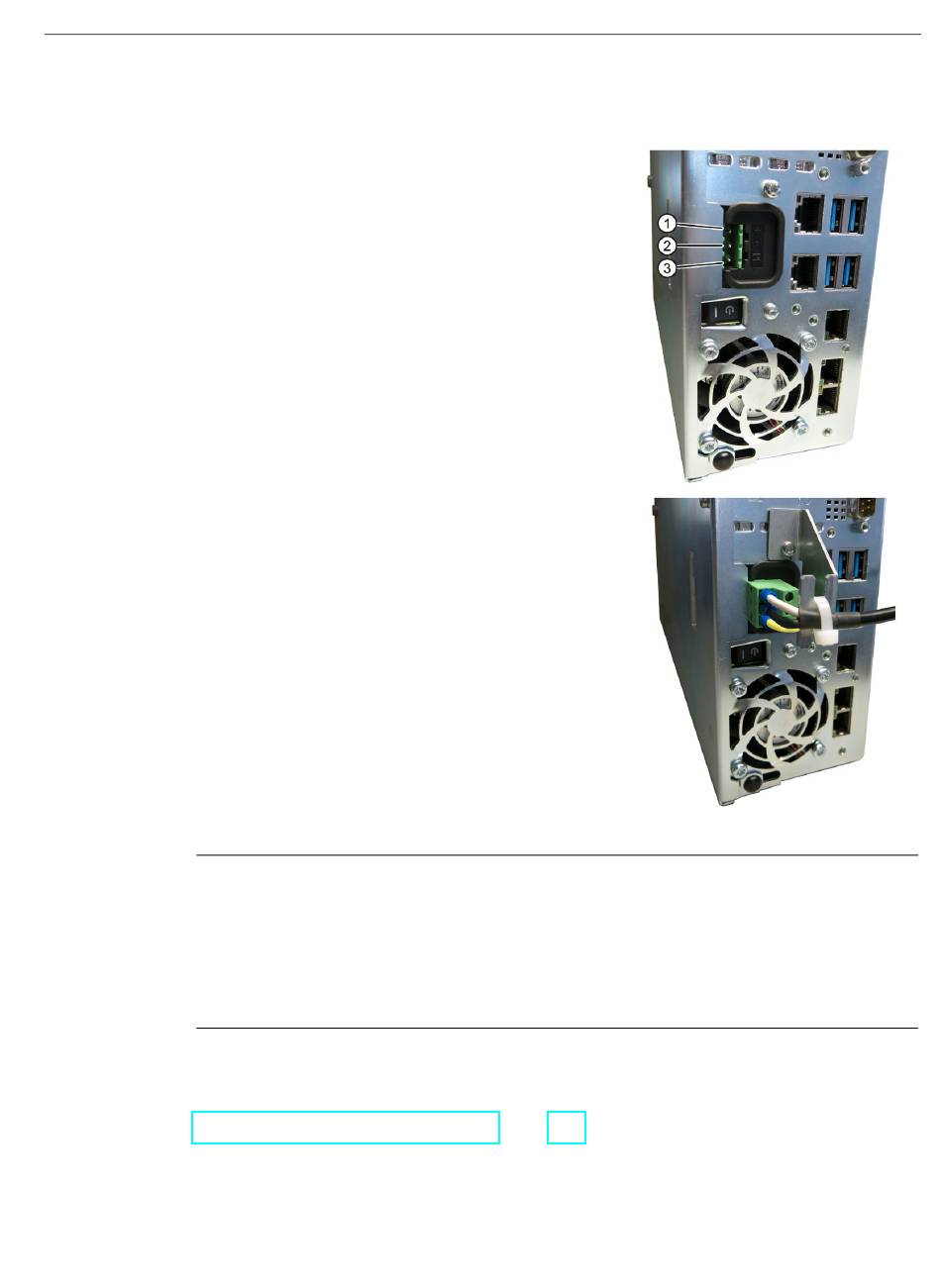

Respectez la polarité correcte des contacts :
①
24 V c.c.
②
Masse
③
Conducteur de protection
moyen d'une bride pour câble.
Montage et raccordement de l'appareil
3.3 Raccordement de l'appareil
51
