En la configuración con vacío reducido de la Fig. 5-4 el juego de salida (tubo en Y)
se acopla a la conexión de la paciente (4) del segundo recipiente. La conexión
flexible amarilla se asegura al paño de campo quirúrgico (6). La conexión Luer se
conecta a la llave de cierre (7) del conducto de salida desmontable (MyoSure®) o
a la llave de salida del histeroscopio.
5.8.1 Conexión de salida MyoSure®
(1)
(2)
(4)
(5)
(5)
(3)
(3)
(7)

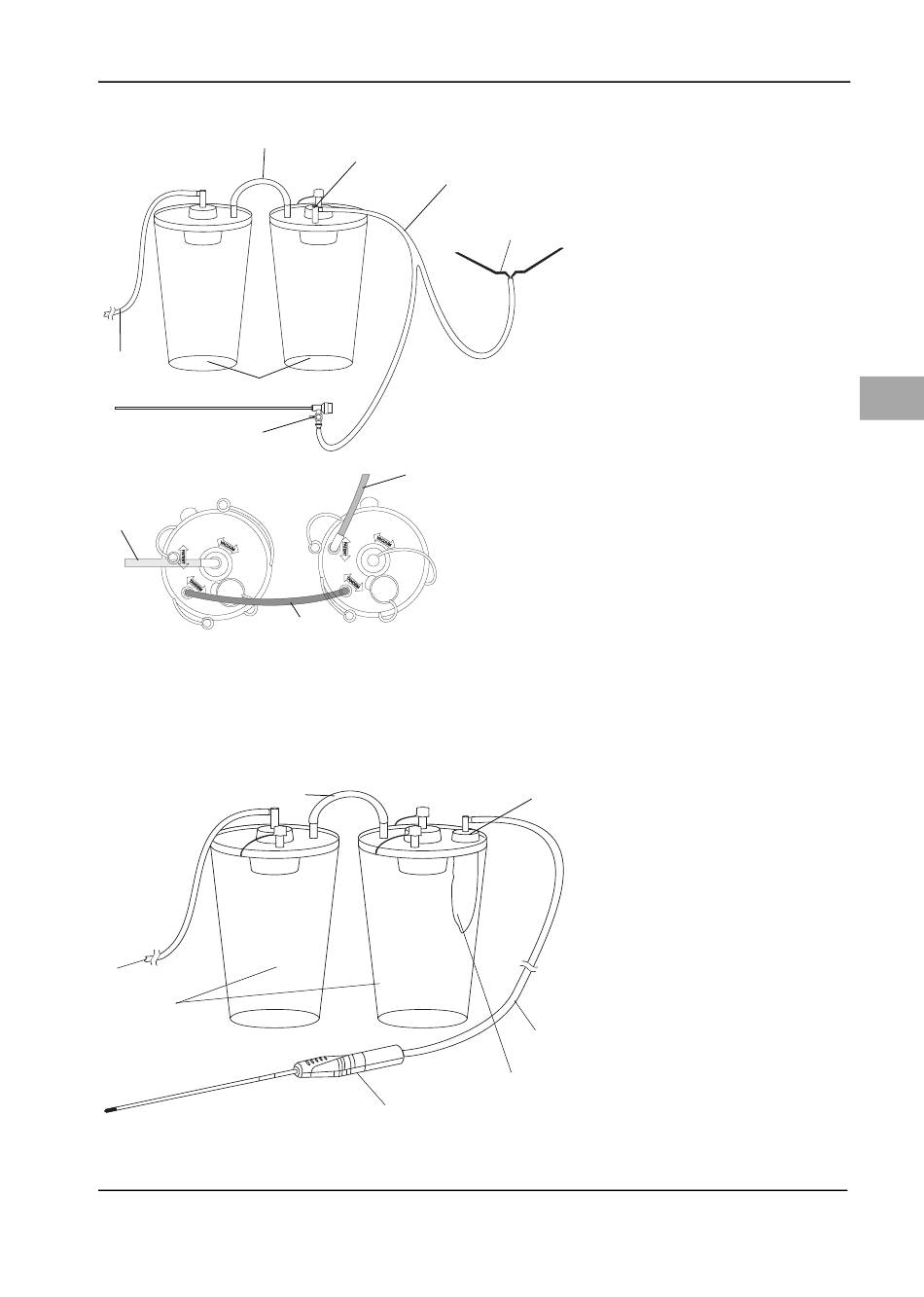

Fig. 5-7 Juego de tubos de salida
A la conexión de vacío reducido
(1)
(blanco)
(2) Recipientes
(3) Tubo de interconexión
(6)
(4) Conexión a la paciente
(5) Juego de tubos de salida
(6) Paño de campo quirúrgico
(7) Conducto de salida desmontable
(MyoSure®) o llave de flujo de salida
del histeroscopio
(4)
Fig. 5-8 Conexión para MyoSure®
A la conexión de vacío elevado
(1)
(verde)
(2) Recipientes
(3) Tubo de interconexión
(4) Conexión para biopsias
(5) Colector para biopsia
(6) Tubo de vacío MyoSure®
(7) Dispositivo de resección tisular (TRD)
MyoSure®
(6)
(5)
