(3)
(1)
(2)
(7)
(1)
Bei der Konfiguration mit niedrigem Vakuum aus Abb. 5-4 wird das Outflow-
Schlauchset (Y-Schlauch) an den Patientenanschluss (4) des zweiten Behälters
angeschlossen. Der gelbe flexible Anschluss wird am Abdecktuch (6) befestigt.
Die gelbe Luer-Verbindung wird an den Absperrhahn (7) des herausnehmbaren
Abflusskanals (MyoSure®) oder den Outflowhahn des Hysteroskops angeschlos-
sen.
(4)
(5)
(5)
(3)

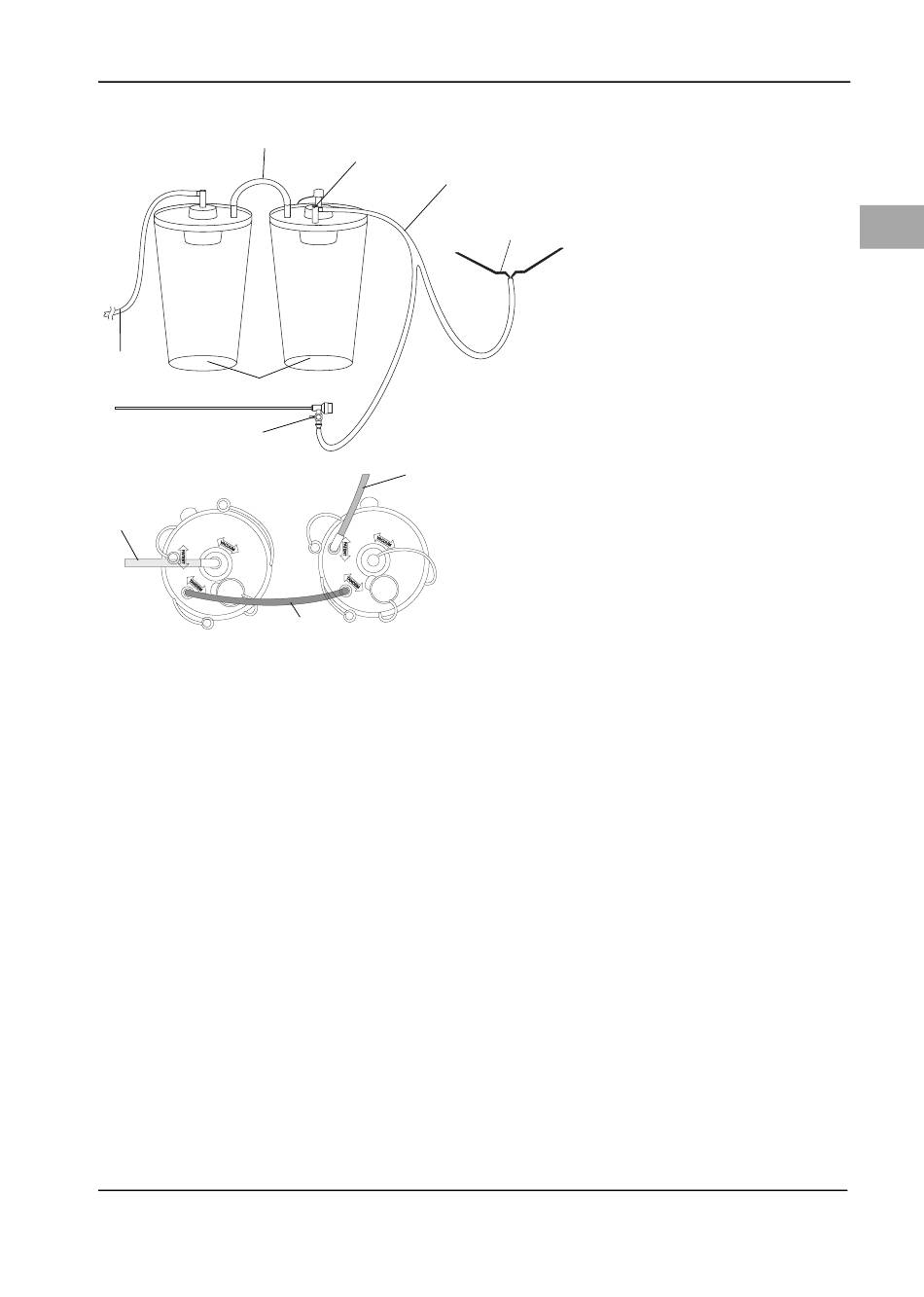

Abb. 5-7 Outflow-Schlauchset
Zu niedrigem Vakuum (weiß)
(1)
(2) Behälter
(3) Verbindungsschlauch
(6) (4) Patientenanschluss
(5) Outflow-Schlauchset
(6) Abdecktuch
(7) Herausnehmbarer Abflusskanal
(MyoSure®) oder Outflowhahn des
Hysteroskops
Bedienung des Systems
21
DE
