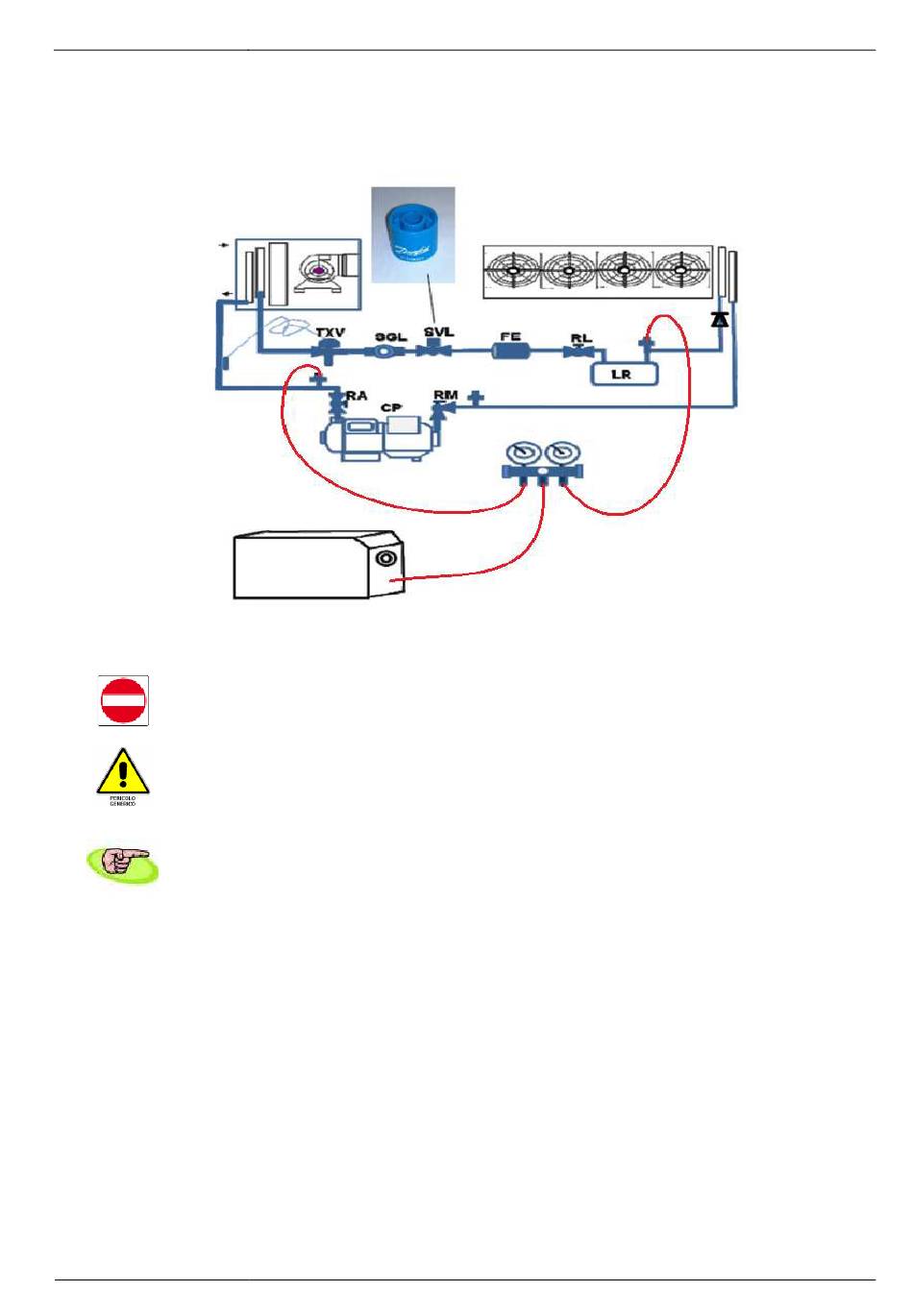

Figure 3.14: Exemple de vide
Armoire de
climatisation
3.11.3 Exécution de la charge de réfrigérant
Il est interdit d'utiliser un réfrigérant autre que celui indiqué sur la Plaque de Données.
Pendant les opérations de charge, il faut éviter que le réfrigérant soit dispersé dans
l'atmosphère.
Si le réfrigérant est un mélange de composants, comme le R410A, il faut l'introduire dans le
circuit en phase liquide, pour éviter la séparation des composants. À telle fin, les bouteilles
sont dotées de deux robinets distincts : un pour le gaz et un pour le liquide.
Une fois terminées les opérations de tirage au vide, il faut charger le circuit avec la quantité correcte de
réfrigérant et, si nécessaire, d'huile incongelable.
a) Relier la bouteille de réfrigérant au circuit frigorifique par l'intermédiaire du manifold en utilisant des
flexibles 1/4 " SAE mâle (7/16 " – 20 UNF), raccordés sur les lignes HP et BP comme montré figure
3.14.
b) Laisser sortir une petite quantité de fluide, pour éliminer l'air du flexible.
c) Ouvrir le robinet de la bouteille et laisser passer le réfrigérant à l'intérieur du circuit frigorifique par
différence de pression ; remplacer la bouteille de réfrigérant lorsque elle est vide.
Page 78
ED POWER Line
Aimant à positionner à la place de la bobine de chaque
électrovanne
Pompe à vide
