ED POWER Line
– Manuel d'Installation, d'Utilisation et d'Entretien

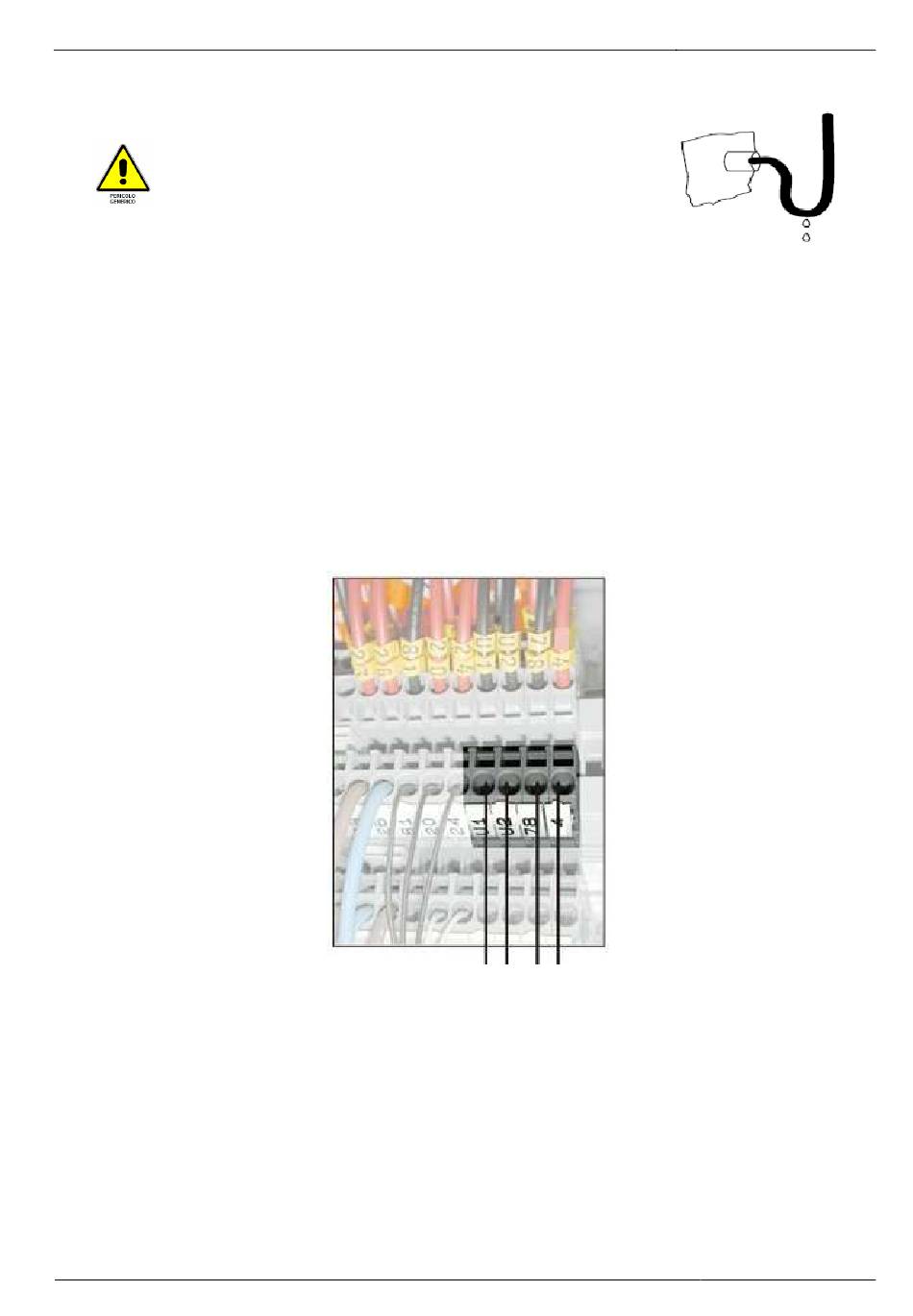

Lorsque le câble d'alimentation arrive au dessus de
l'armoire, avant d'entrer dans la machine, il faut faire un
piège à gouttes, comme montré ci-contre.
3.10.2 Raccordement aux bornes client
Un bornier client est disponible (Figure 3,12) sur lequel sont prévus des contacts spécifiques pour :
1) Report de l'alarme de synthèse (1) ;
2) Câblage d'un ON/OFF à distance (2).
Figure 3.12: Exemple de bornier client
Consulter le schéma électrique pour vérifier la numérotation exacte des bornes correspondantes.
À l'intérieur du tableau électrique, il y a un bornier reprenant tous les signaux digitaux et analogiques relatifs au
fonctionnement de l'unité. Etant donné que la configuration du bornier peut varier de machine en machine, il
faut se référer à celui représenté dans le schéma électrique en annexe du Manuel.
Par exemple, en Figure 3,13 sont représentés les bornes prévues pour les contacts spécifiquement décrits
dans le tableau ci-après.
EMICON A.C. S.P.A.via A. Volta, 49 – 47014 Meldola (FC) – Italy
tel. (+39) 0543/495611 – fax. (+39) 0543/495612 – e-mail
1
2
emicon@emiconac.it
(rev. 0.1.1, 07/2012)
Page 73
