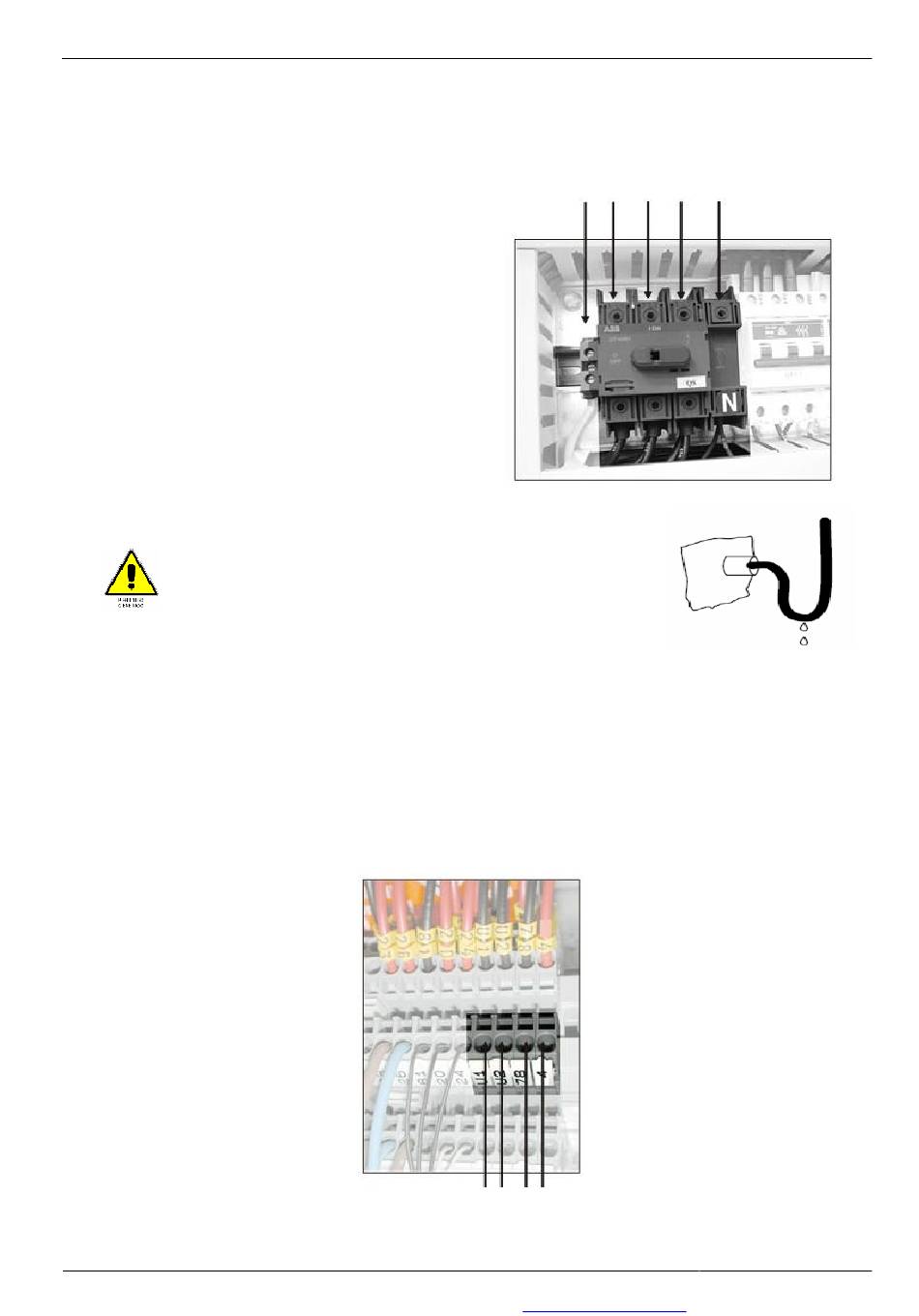

La position de l'entrée du câble d'alimentation est indiquée sur le schéma dimensionnel de la machine en
annexe du Manuel. Le point d'entrée du câble dans l'unité doit être adéquatement protégé en accord avec les
règlements locaux en vigueur.
Avant d'intervenir sur l'installation électrique il faut
contrôler que les circuits électriques de la machine
n'aient pas été endommagés pendant le transport. En
particulier, il est nécessaire de vérifier que toutes les
connexions des différentes bornes soient serrées
correctement et que l'isolation des câbles soit en bon
état.
Les
conducteurs
pour
d'alimentation doivent être reliés aux bornes libres en
entrée du sectionneur général de la machine ; le
conducteur de terre sera raccordé à la borne
expressément prévue (identifiée du sigle PE).
Lorsque le câble d'alimentation arrive au dessus de
l'armoire, avant d'entrer dans la machine, il faut faire un
piège à gouttes, comme montré ci-contre.
3.10.2
3.10.2 Raccordement aux bornes
Raccordement aux bornes client
3.10.2
3.10.2
Raccordement aux bornes
Raccordement aux bornes
Un bornier client est disponible (Figure 3,12) sur lequel sont prévus des contacts spécifiques pour :
1) Report de l'alarme de synthèse (1) ;
2) Câblage d'un ON/OFF à distance (2).
Figure 3.7 : Exemple de bornier client
Figure 3.7 : Exemple de bornier client
Figure 3.7 : Exemple de bornier client
Figure 3.7 : Exemple de bornier client
