Tableau Électrique; Système De Régulation - Emicon ED POWER Line EDX Serie Manuel D'installation, D'utilisation Et D'entretien

(rev. 0.1.1, 07/2012)

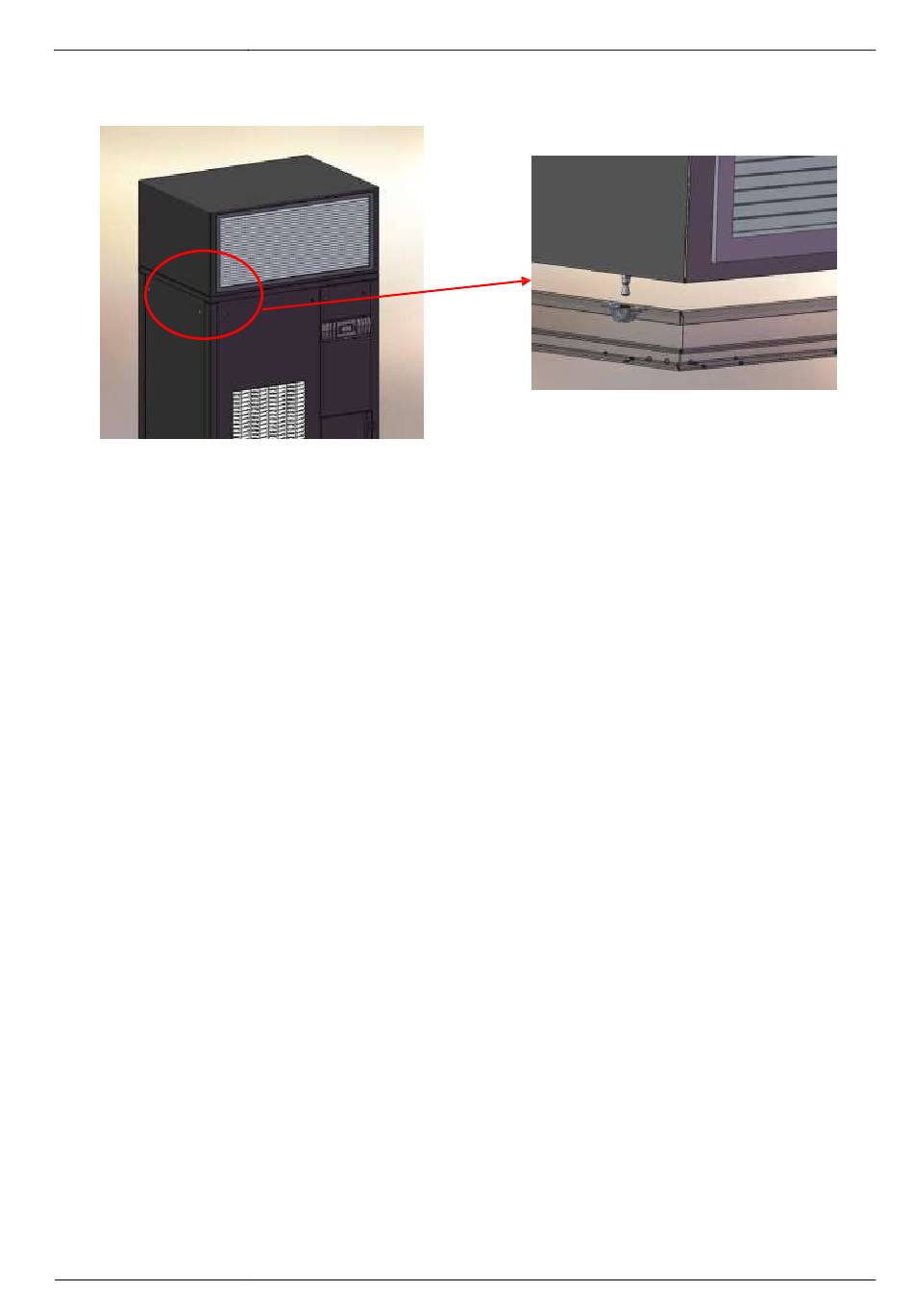

Figure 2.5: Système de fixation du Plenum
2.3.10 Tableau électrique
Le tableau électrique de l'unité, conformément aux réglementations européennes actuelles 2006/95/CE, est
réalisé à l'intérieur d'une enveloppe métallique avec degré de protection IP54. Il est en dehors du flux d'air
mais ventilé naturellement par des ouies d'aération.
Les caractéristiques principales sont les suivantes:
- Alimentation 400V/3ph + N/50Hz dans toutes les unités hors exécutions spéciales;
- Circuit secondaire en basse tension 24Vac avec transformateur d'isolation;
- Sectionneur mécanique (manœuvre en façade de la machine en option);
- Disjoncteurs moteur et contacteurs sur le circuit de puissance, fusibles de protection pour le
transformateur du circuit auxiliaire;
-
Raccordements des contacts d'état de marche, de la détection incendie, du marche arrêt, de la
communication local ou GTC, du défaut de synthèse sur bornes.
Toutes les machines sont testées et vérifiées électriquement avant leur départ usine.
2.3.11 Système de régulation
La régulation de la machine est réalisée par microprocesseur électronique doté d'un programme de gestion
développé par Emicon AC.
Le microprocesseur est constitué :
- d'une carte électronique de commande avec bornes pour la transmission des paramètres fonctionnels
et actionnement des dispositifs de commande;
- d'un écran utilisateur avec 6 touches retro-eclairées pour la modification des paramètres. Affichage
graphique LCD 64x120 pixel retro-eclairé pour la visualisation des états de fonctionnement et des
messages d'alarme.
