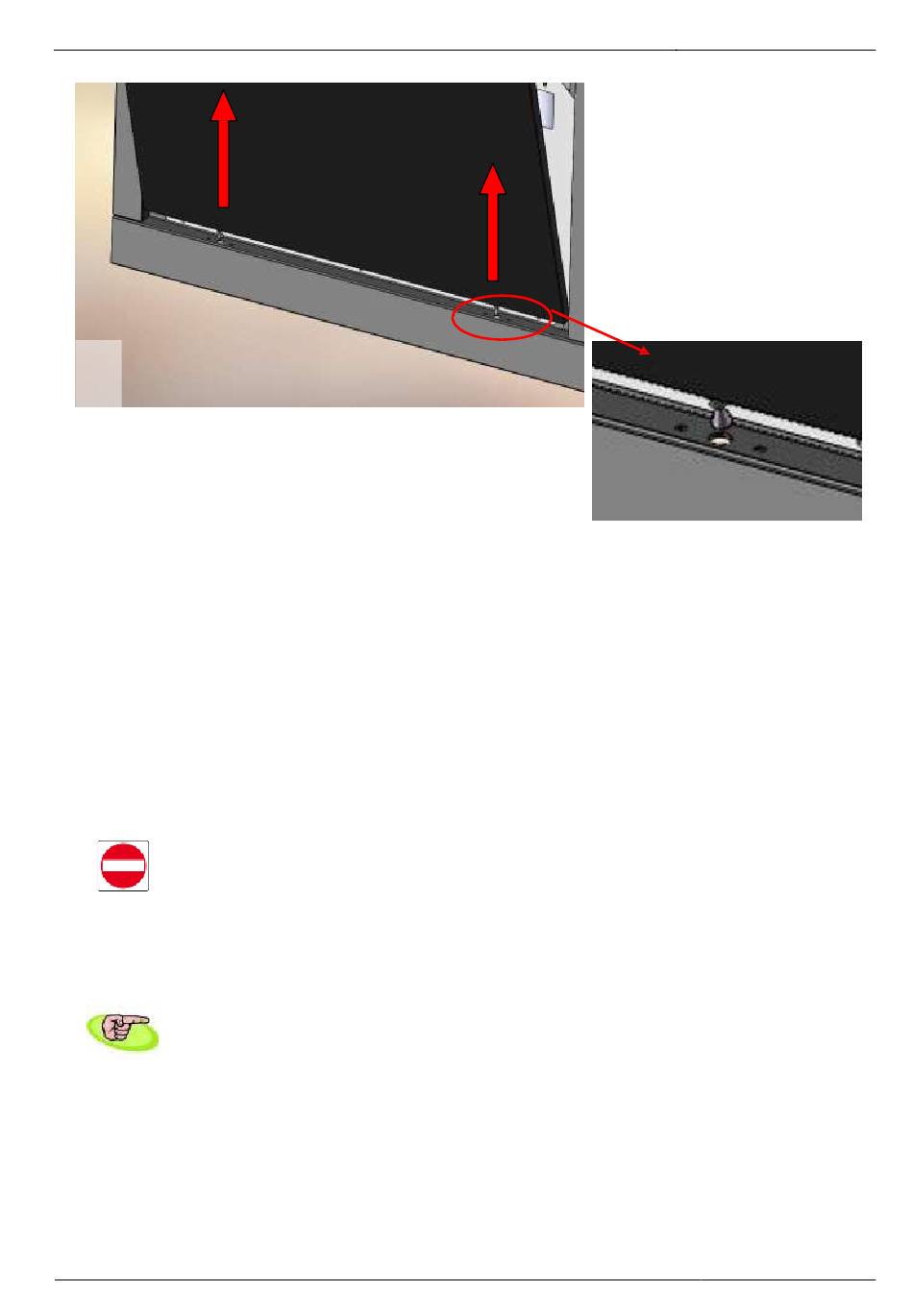

Pour la fermeture des panneaux suivre la description graphique montrée ci-dessus.
3.6
Liaisons frigorifiques et hydrauliques
3.6.1
Circuit hydraulique pour EDX.F, EDH.F et ED.H
La machine est conçue pour être raccordée à un réseau de distribution d'eau glacée ou free-cooling. La pose
des tuyaux doit être exécutée par un personnel qualifié.
Le fluide ne doit pas contenir de substances agressives ou, d'une manière générale, non
compatibles avec le cuivre, l'acier au carbone, l'aluminium et les autres matériaux présents
dans l'installation. En cas de doute, il sera nécessaire de transmettre au Constructeur
l'analyse chimique du liquide, de façon à déterminer et établir les mesures nécessaires.
Le système hydraulique doit être dimensionné par un ingénieur spécialisé et réalisé par un personnel qualifié,
sous la responsabilité du Propriétaire, conformément aux règlements locaux en vigueur.
Les diamètres des connexions hydrauliques sont indiqués sur le dessin dimensionnel en
annexe du Manuel et dans les tableaux 3.1, 3,2 et 3,3. Les diamètres des conduites
hydrauliques doivent être dimensionnés de façon à maintenir dans des limites acceptables
les pertes de charge du circuit.
Ci-après, quelques indications, de manière générale, auxquelles il est bon de se conformer, pour la réalisation
du circuit hydraulique.
-
La parcours des conduites doit être choisie de façon à limiter, le plus possible, les pertes de charge
dans l'installation.
