Socles supports (option B, BN, BS)
Pour la série ED Power Line, il existe plusieurs types de socles support, de façon à pouvoir répondre aux
différentes demandes des clients. Dans la liste des accessoires du chapitre 2.6, il y a une description des
différents socles support.
Les différents types de socles support sont:
-
Socle support réglable en hauteur (B);
-
Socle support réglable en hauteur avec aube directrice (BN);
-
Socle support réglable en hauteur avec registre motorisé ON/OFF (BS);
-
Socle support réglable en hauteur avec aube directrice et registre motorisé ON/OFF (BSN).
Ci-après, exemple de fixation du socle support réglable en hauteur « B », voir figure 2.4. Le principe de fixation
est identique pour tous les différents types de socles support. La position correcte des points de fixation se
trouve sur les plans de l'unité dans les documents annexes.

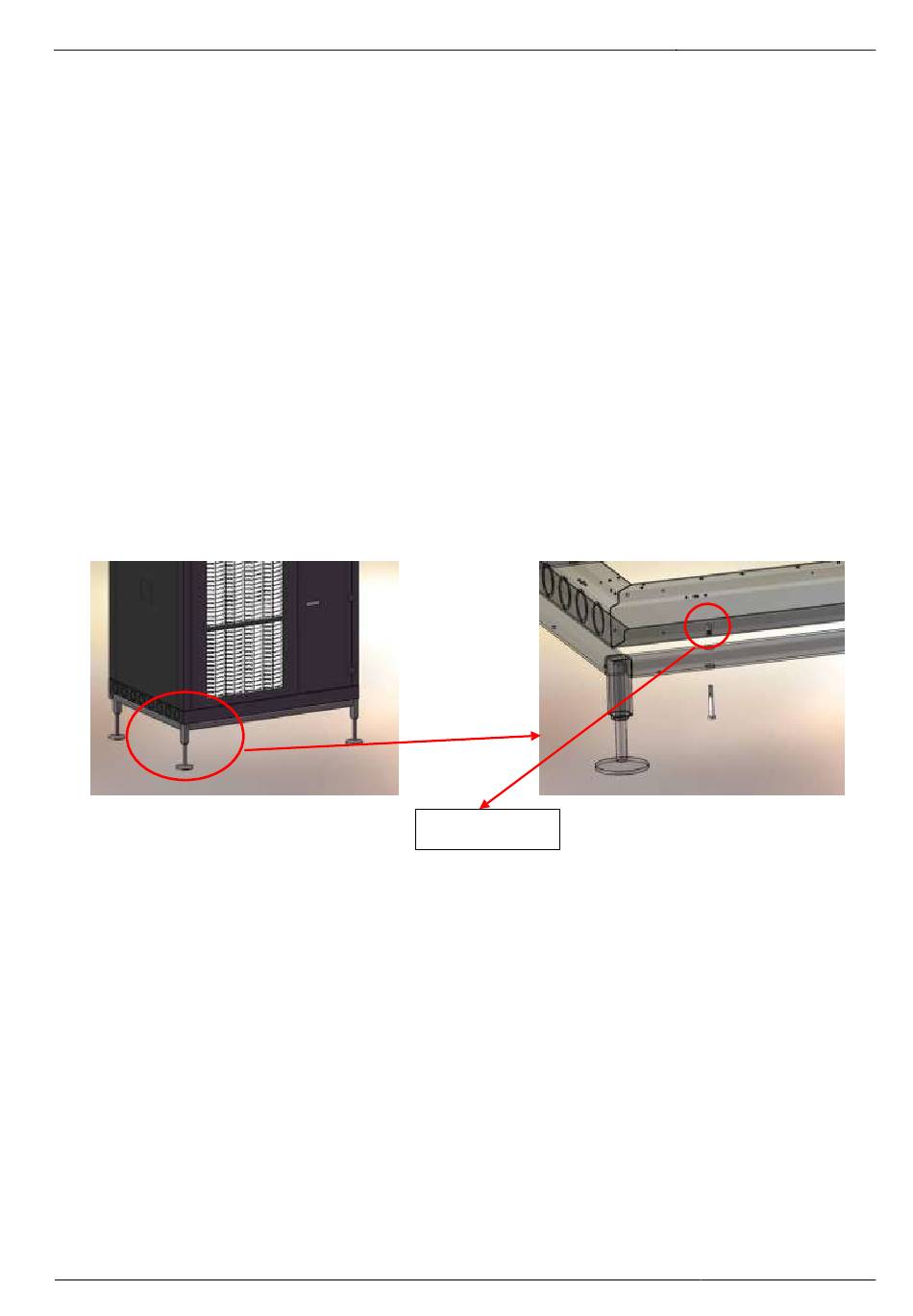

Figure 2.4: Système de fixation du socle support
2.3.9
Plenum (option PL)
Le plenum de soufflage est livré complet avec grille frontale à double déflexion orientable pour une meilleure
distribution de l'air soufflé (uniquement pour versions U, V et B).
Ci-après, exemple de fixation du Plenum à la machine, voir figure 2.5
EMICON A.C. S.P.A.via A. Volta, 49 – 47014 Meldola (FC) – Italy
tel. (+39) 0543/495611 – fax. (+39) 0543/495612 – e-mail
Ecrou noyé fileté
