(rev. 0.1.1, 07/2012)
Il faut vérifier que le circuit et les composants électriques n'ont pas subi de dommages
pendant le transport, le stockage ou la mise en place de la machine. Si oui, il est
nécessaire de procéder à leur réparation.
Il faut vérifier que les câbles électriques soient correctement serrés ;
procéder au resserrage des câbles et fils desserrés.
3.10.1 Raccordement de l'alimentation électrique
La machine doit être alimentée par des câbles avec 5 fils (3 phases + Neutre + GND), si la tension
d'alimentation est 400V/3ph/50Hz + neutre + GND (standard). Il est, cependant, possible de prévoir des
alimentations spéciales sur demande (vérifier la Plaque de Données et le schéma électrique).
À l'intérieur du tableau électrique, relier les phases et le neutre aux bornes d'entrée du sectionneur général et
le conducteur de terre à la borne prévue. Utiliser un câble d'alimentation de section adéquate et le plus court
possible pour éviter des chutes de tension.
Protéger les câbles d'alimentation en amont de la machine au moyen d'un disjoncteur de
taille adaptée et prévu pour absorbée les pics d'intensité liés au démarrage moteurs. La
section du câble d'alimentation est fonction de la taille du disjoncteur à prévoir. La taille du
disjoncteur à prévoir est indiquée dans les documents en annexe du Manuel.
La position de l'entrée du câble d'alimentation est indiquée sur le schéma dimensionnel de la machine en
annexe du Manuel. Le point d'entrée du câble dans l'unité doit être adéquatement protégé en accord avec les
règlements locaux en vigeur.
Avant d'intervenir sur l'installation électrique il faut
contrôler que les circuits électriques de la machine
n'aient pas été endommagés pendant le transport. En
particulier, il est nécessaire de vérifier que toutes les
connexions des differentes bornes soient serrées
correctement et que l'isolation des câbles soit en bon
état.

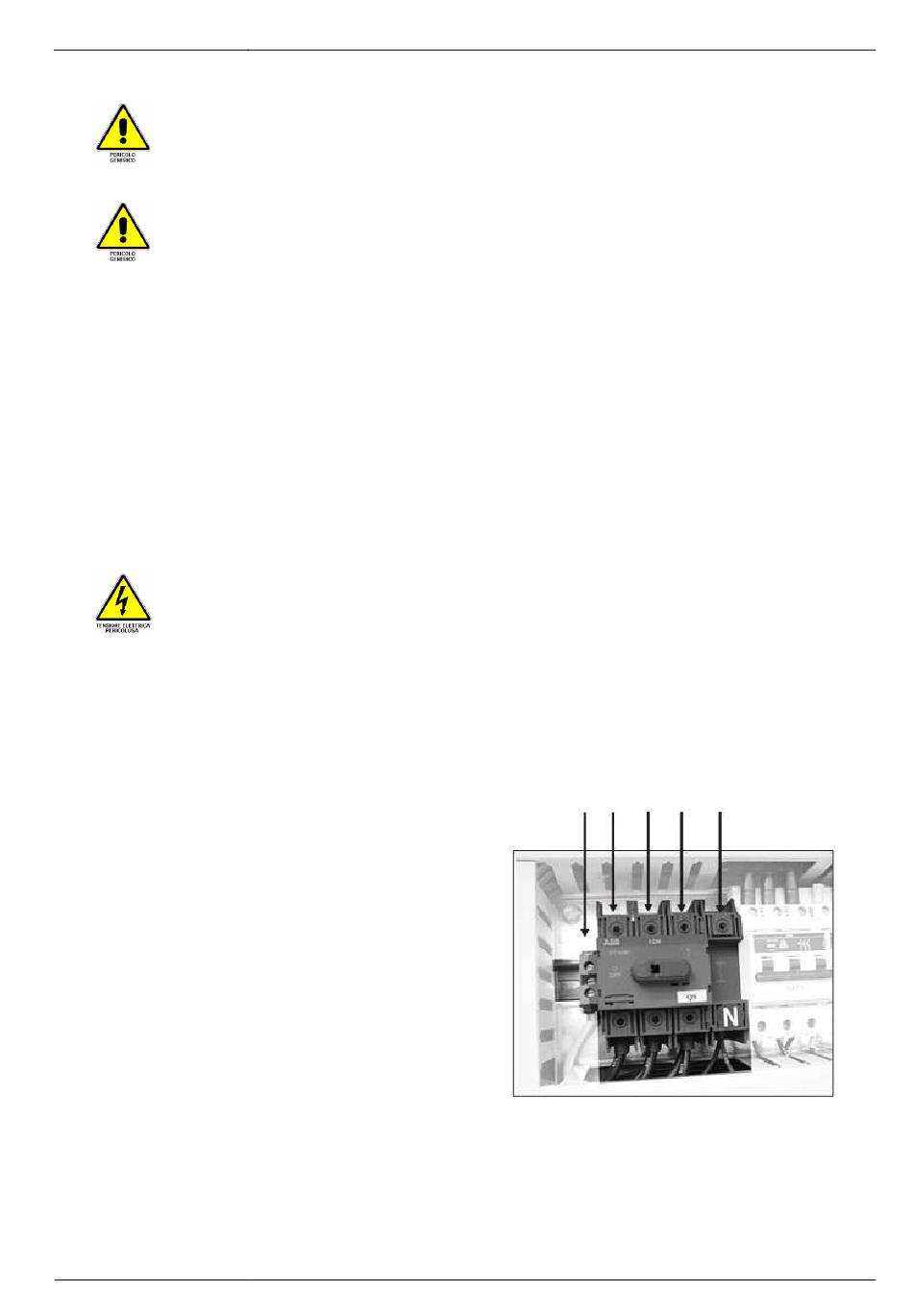

Les
conducteurs
pour
d'alimentation doivent être reliés aux bornes libres en
entrée du sectionneur général de la machine ; le
conducteur de terre sera raccordé à la borne
expressément prévue (identifiée du sigle PE).
Page 72
ED POWER Line
les
phases
du
câble
EMICON A.C. S.P.A.via A. Volta, 49 – 47014 Meldola (FC) – Italy
tel. (+39) 0543/495611 – fax. (+39) 0543/495612 – e-mail
– Manuel d'Installation, d'Utilisation et d'Entretien
PE L1 L2
si nécessaire,
L3
N
