2.3.12.2 Sectionneur général verrouillable intérieurement ou extérieurement
Les climatiseurs de la gamme ED de Power Line utilisent des sectionneurs générals manoeuvrables à
l'intérieur des tableaux électriques (standard) ou en façade des machines (option). Un dispositif est nécessaire
pour pouvoir bloquer dans la position OFF le sectionneur général, par cadenas, pendant les interventions
d'entretien, de façon à pouvoir intervenir sur l'unité en totale sécurité.
Pour pouvoir verrouiller le sectionneur dans le tableau ou en façade, suivre les instructions présentées figures
2,8, 2,9 et 2.10.

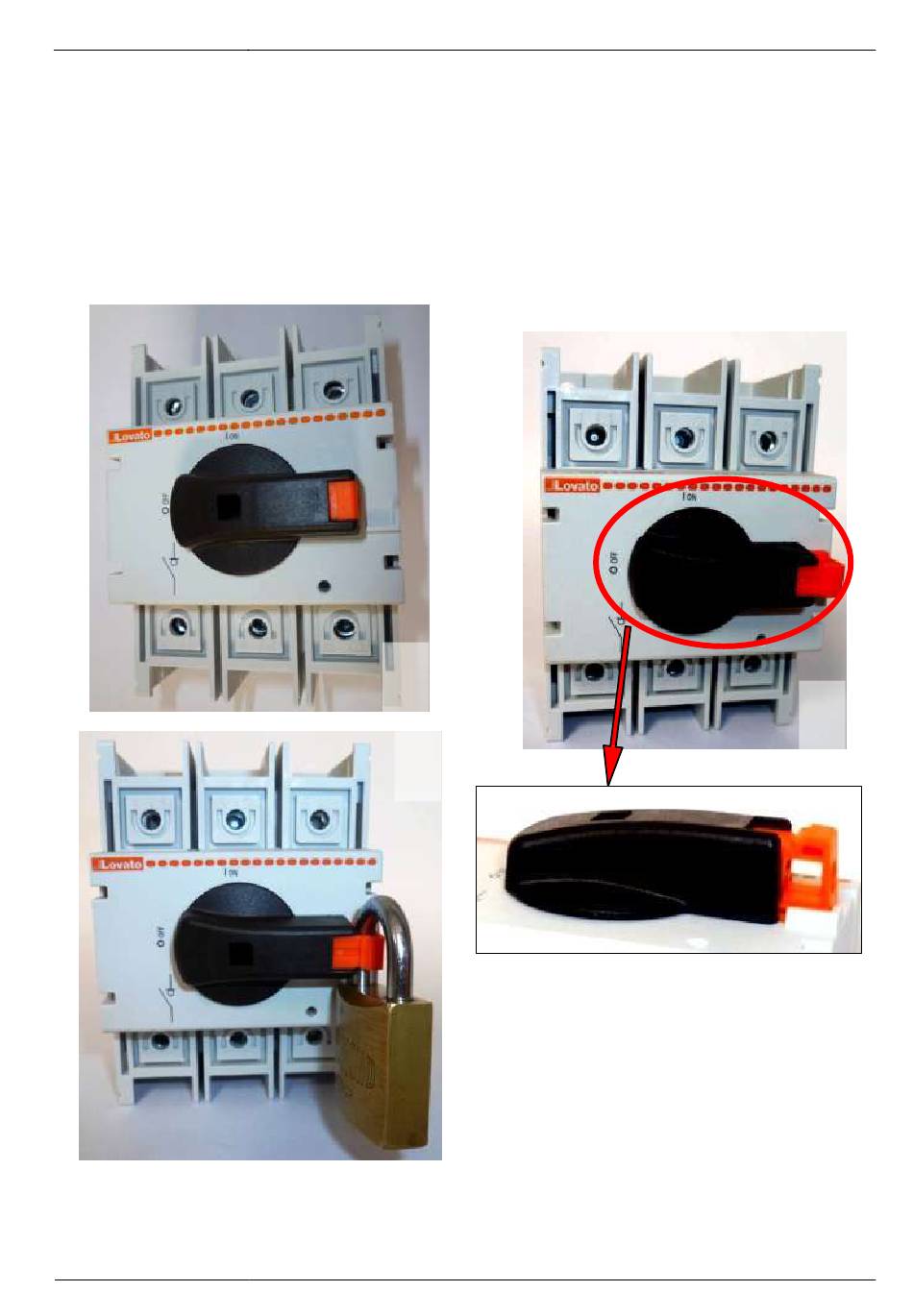

Figure 2.8: Sectionneur verrouillable dans le tableau électrique
Page 26
ED POWER Line
– Manuel d'Installation, d'Utilisation et d'Entretien
1
3
EMICON A.C. S.P.A.via A. Volta, 49 – 47014 Meldola (FC) – Italy
tel. (+39) 0543/495611 – fax. (+39) 0543/495612 – e-mail
a) Positionner le sectionneur en position OFF comme
montré figure 1;
b) Sortir l'appendice orange comme montré figure 2;
c) Insérer un cadenas dans la fente de l'appendice
orange et fermer le cadenas, comme montré figure 3.
2
