Vue d'ensemble du produit
5
4
3

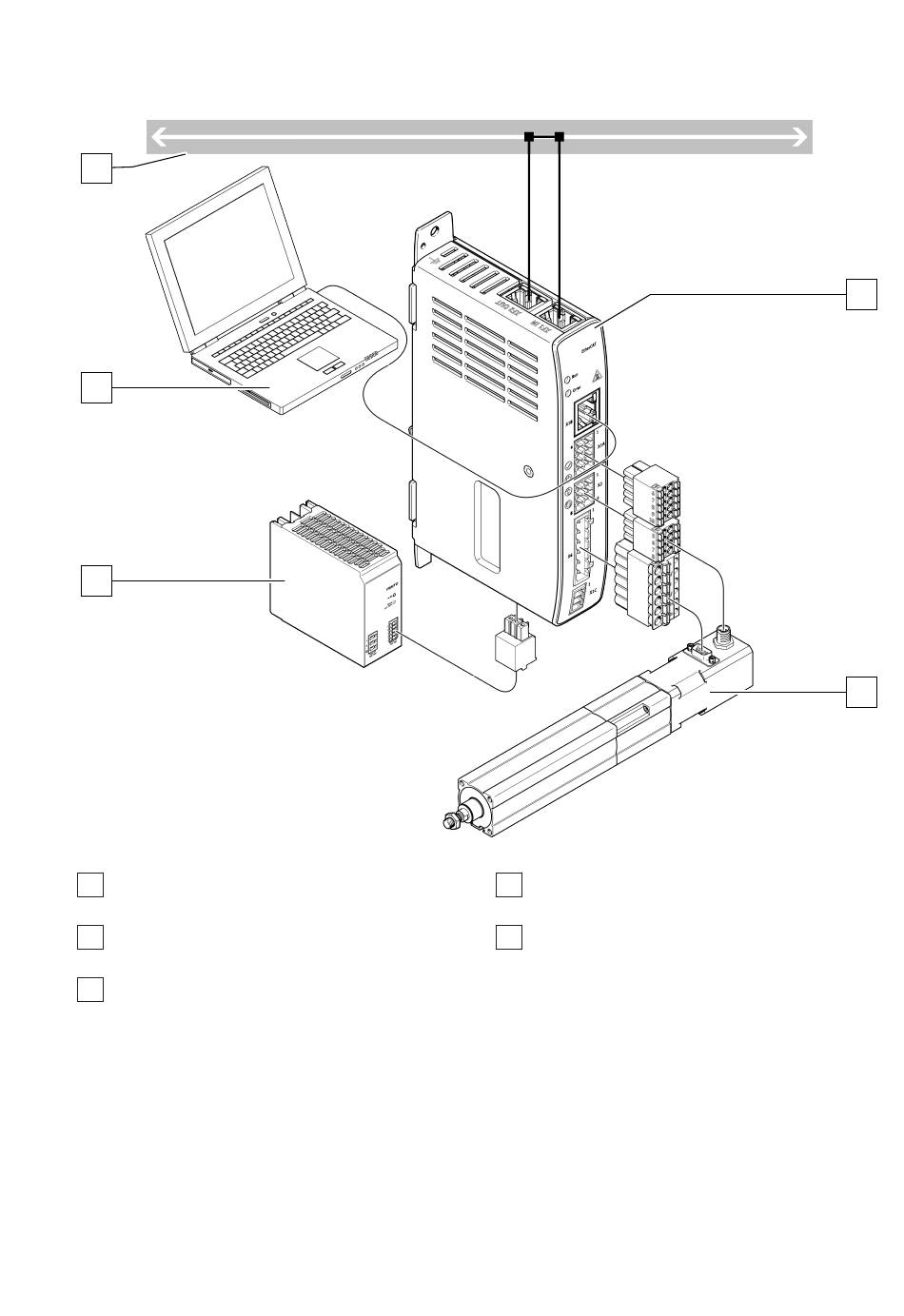

Fig. 2 : Architecture du système (exemple)
1 Régulateur de servo-entraînement CMMT-
ST
2 Moteur pas à pas ou moteur CE avec action-
neur
3 Bloc(s) d'alimentation pour l'alimentation
en tension logique et de charge (TBTS)
4.2.1
Structure du produit
L'appareil a une structure compacte. Les raccords sont disponibles en face avant, sur la face supéri-
eure de l'appareil et sur la face inférieure de l'appareil sous forme de connecteur mâle, de connecteur
femelle ou de connecteur femelle RJ45.
Les fentes de ventilation sur la face inférieure, sur la face supérieure et sur le côté gauche de l'appareil
permettent une circulation suffisante de l'air pour refroidir l'appareil.
Festo — CMMT-ST-C8-1C-...-S0 — 2021-04b
4 PC avec raccordement Ethernet pour le
paramétrage
5 Bus/réseau
1
2
11
