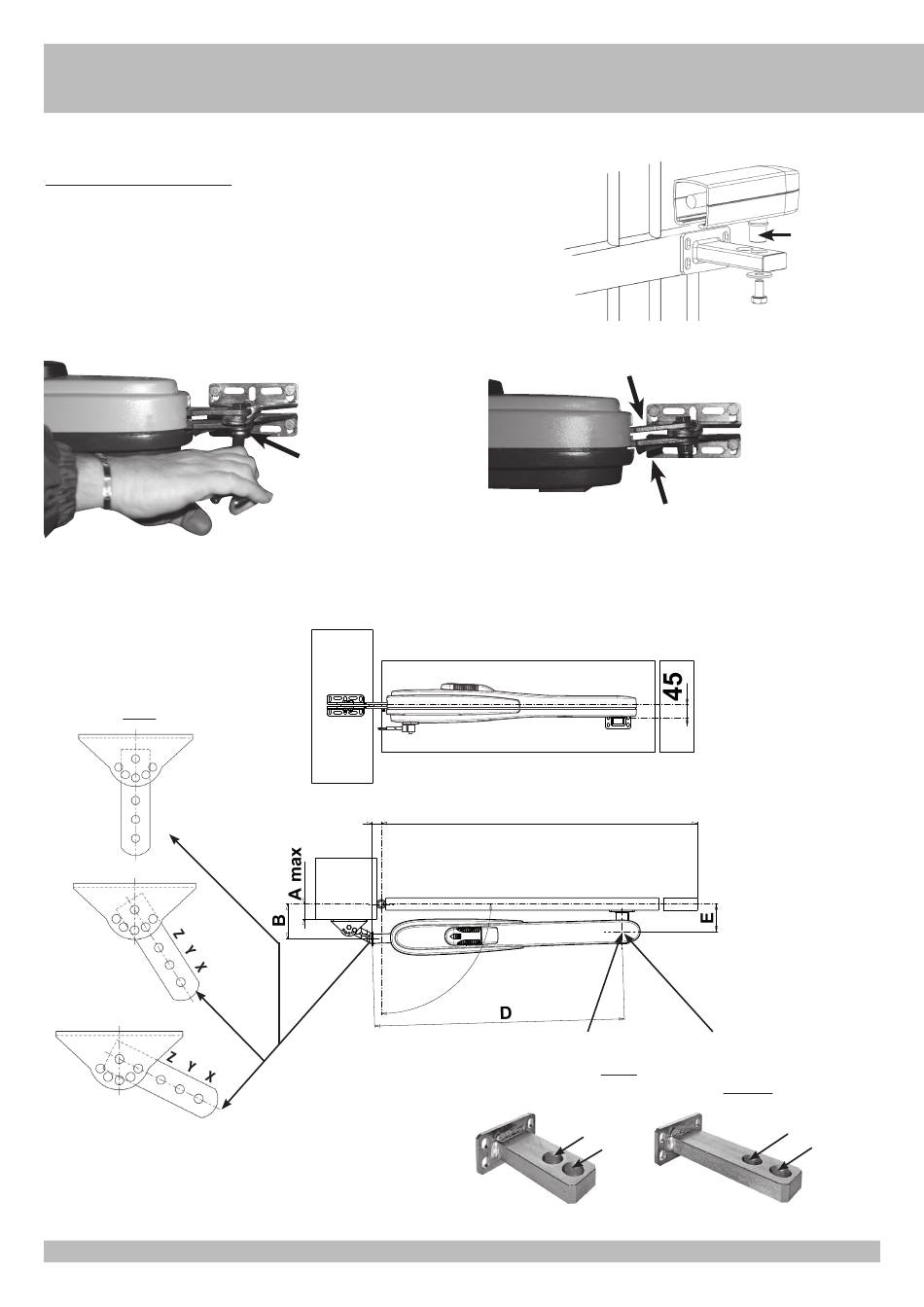

FIJACIÓN DEL ENGANCHE DEL MOTOR A LA CANCELA
(véase los CUADROS de las medidas).
Antes de introducir el pernio del motor en el ataque de la puerta, engrasar bien.
Soldar el enganche a la altura justa (Fig. 8).
Instalar el KING probando a cerrar y abrir controlando que el operador no roce la cancela
en movimiento.
COL
Enganche columna
KING
Z
Y
S1
X
S2
S3
SI !
Asegurarse de apretar el
perno que fija el operador
a la estafa permitiendo
que la misma pueda girar
libremente.
Respetar la medida 45 y asegurarse que el operador sea puesto en horizontal
C
α
35
L
ANT
KING
Enganche cancela
A
B
Engrasar
bien
NO !
El operador no debe
cambiar la altura en
las diferentes fases del
movimiento.
ANT KING L
Enganche cancela
KING L
C
D
E
S
8
9
