J D F 3 0 0 | I N D I C AT E U R LO C A L | O I/ J D F 3 0 0 - F R R E V. A
... 5 Installation
AVERTISSEMENT
L'enveloppe du modèle JDF300 contenant de l'aluminium,
elle est considérée comme présentant un risque potentiel
d'inflammation par impact ou frottement. Toutes les
précautions doivent être prises lors de l'installation et de
l'utilisation afin de prévenir tout impact ou frottement.
Installation de l'indicateur local JDF300
L'indicateur local modèle JDF300 peut être monté directement
au mur à l'aide des vis de fixation adaptées (non fournies par le
fabricant).
Un support de montage sur tuyau (2'') est également proposé
en accessoire. Il est recommandé de monter l'indicateur local de
manière à éliminer toute source de dommages potentiels pour
les opérateurs inexpérimentés.

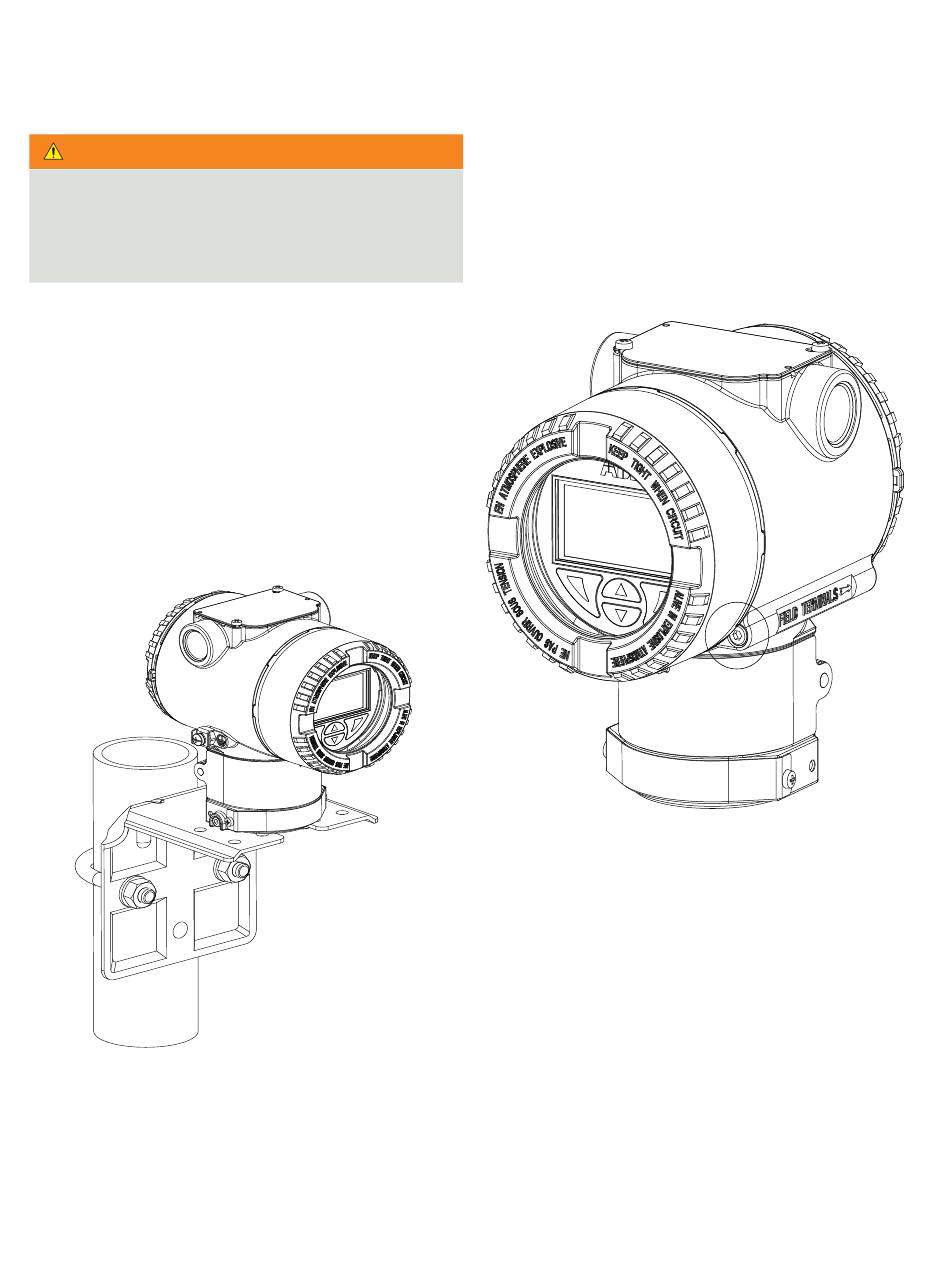

Montage du support de fixation
Pour l'installation du support de montage, merci de consulter le
schéma ci-dessous en mm (pouces) :
Figure 4 Support de fixation
Blocage du couvercle du boîtier en zones antidéflagrantes
Une vis de blocage (vis creuse à tête hexagonale) est située sur
la face avant, dans le coin supérieur droit du boîtier de
l'indicateur local (voir figure 5).
• Installer le couvercle sur le boîtier et le serrer à la main.
• Bloquer le couvercle du boîtier en tournant la vis dans le sens
inverse des aiguilles d'une montre. Cela implique de dévisser
la vis jusqu'en butée de la tête de vis sur le couvercle du
boîtier.
Figure 5 Position de la vis de blocage
