Montage- und Betriebsvorschrift EUR EC
Anhang
13.2

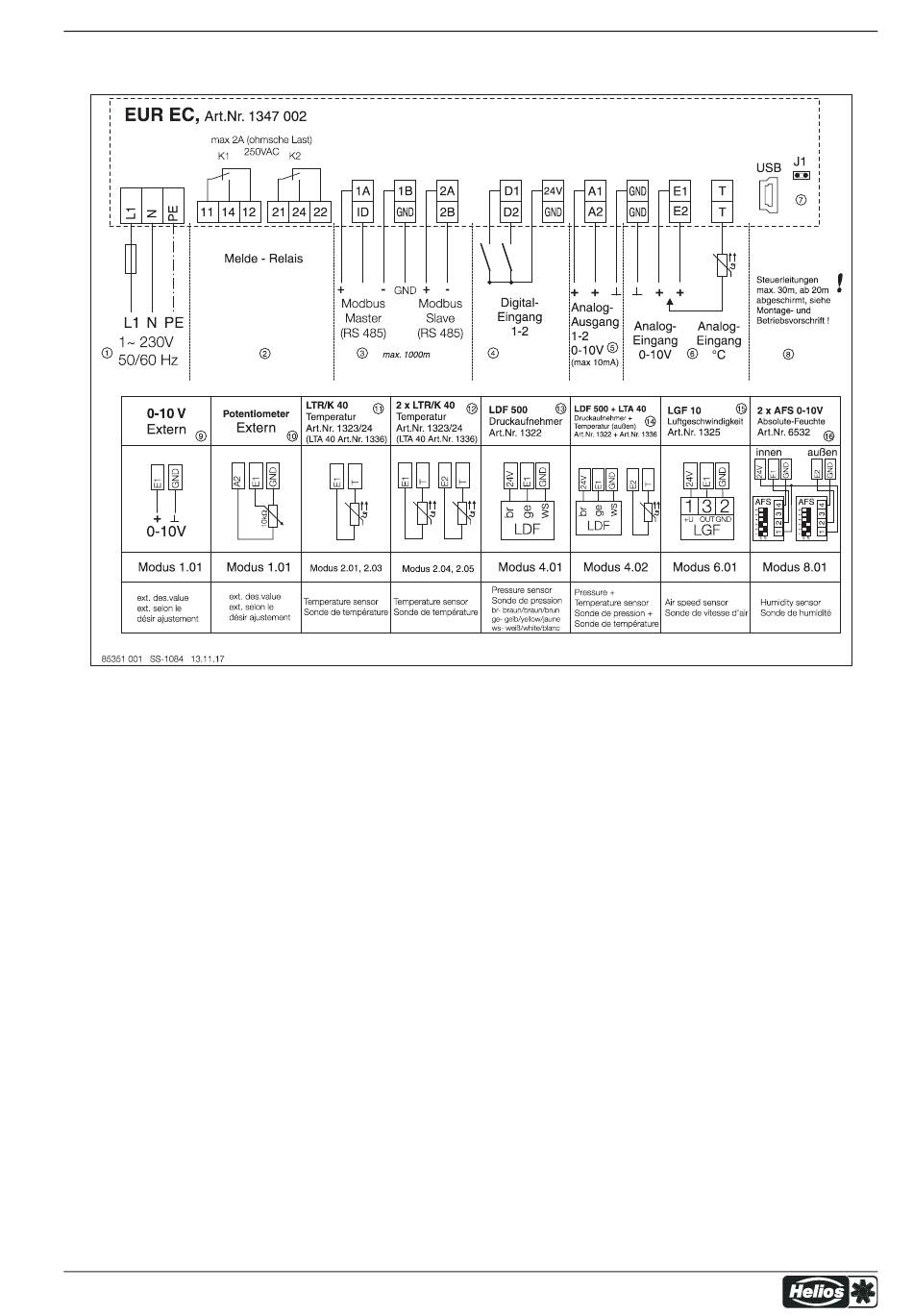

Anschlussplan

1 Netz 1 ~ 230 V, 50 / 60 Hz
2 Melde - Relais, Kontaktbelastung max. AC 250 V 5 A (ohmsche Last)
3 Modbus Master (RS 485) und Modbus Slave (RS485) max. 1000 m
4 Digita l - Eingang 1 - 2
5 Analog - Ausgang 1 - 2, 0 - 10 V (max. 10 mA)
6 Analog - Eingang 1 - 2, 0 - 10 V / °C
7 Stecker J1 für USB Schnittstelle (Bootloader)
8 Steuerleitungen max. 30 m, ab 20 m abgeschirmt, siehe Montage-und Betriebsvorschrift!
9 0 - 10 V Extern
10 Potentiometer Extern
11 LTR/K 40, Temperatur Art.-Nr. 1323/24
12 2 x LTR/K 40, Temperatur Art.-Nr. 1323/24 (LTA 40 Art. Nr. 1336)
13 LDF 500, Druckaufnehmer Art.-Nr. 1322
14 LDF500 + LA 40,Druckaufnehmer + Temperatur (außen) Art.-Nr. 1322 + Art:nr. 1336
15 LGF 10, Luftgeschwindigkeit Art.-Nr. 1325
16 2 x AFS 0-10V, Feuchtesensor Art.-Nr. 6532
