Helios EWT-S Notice D'installation

Attention!
La sonde de température se trouve dans le boîtier de commande.
Retirer la sonde du boîtier avant câblage.
Emplacement de la régulation
Placer de préférence la régulation dans un local sec, à proximité du servo-
moteur de bypass. Fixation murale par 4 vis (non fournies).
Alimentation
230 V 50 Hz + Terre
1
Branchement électrique de la régulation
Alimenter la régulation sur les bornes N et L1. Brancher le servomoteur sur
les bornes N, L1 et U1. Câbler la sonde sur S et D.
électriques uniquement par une personne autorisée - couper le courant en amont.
Helios Ventilateurs - Le Carré des aviateurs, 157 avenue Charles Floquet - F 93155 Le Blanc-Mesnil cedex
www.helios-fr.com - Email: info@helios-fr.com - Tél. +33 1 48 65 75 61 - Fax +33 1 48 67 28 53
Branchement
servomoteur 230 V
Branchement sonde
(câble non fourni)
2 3
Attention: branchements

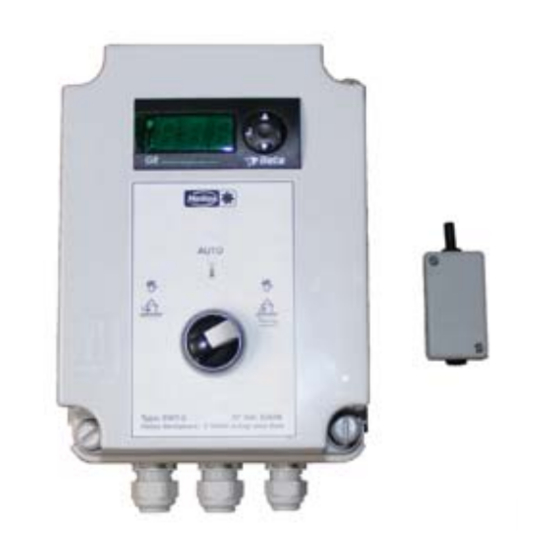

Notice d'installation régulation de bypass EWT-S
1
Emplacement de la sonde
Placer de préférence la sonde à min. 1,20 m du sol sur la façade le l'habi-
tation, coté Nord-Est. Fixation murale par 4 vis (non fournies).
Câble boîtier - sonde (2 x 0,5 mm
3
Schéma type d'implantation des appareils
Le registre de bypass est placé sur la conduite d'air extérieur direct. La
prise d'air neuf ne doit pas se trouver à coté de la grille d'air extrait.
5
2 ) non fourni.
Mise en service du régulateur
Dés la mise sous tension, le régu-
lateur affiche la température extérieure
mesurée par la sonde.
En position AUTO, le régulateur déter-
mine automatiquement le chemine-
ment de l'air neuf: si la température
extérieure est inférieure à 10°C ou
supérieure à 20°C (réglages usine) l'air
passera par l'échangeur d'air géother-
mique. Entre ces deux valeurs, l'air
neuf viendra directement de l'extérieur,
sans passer par l'échangeur d'air géo-
thermique (puits canadien). En position
manuelle, l'air proviendra direc-
tement de l'extérieur, quelque soit la
température. En position manuelle,
l'air passera par l'échangeur
d'air géothermique.
2
4
6
1/2
