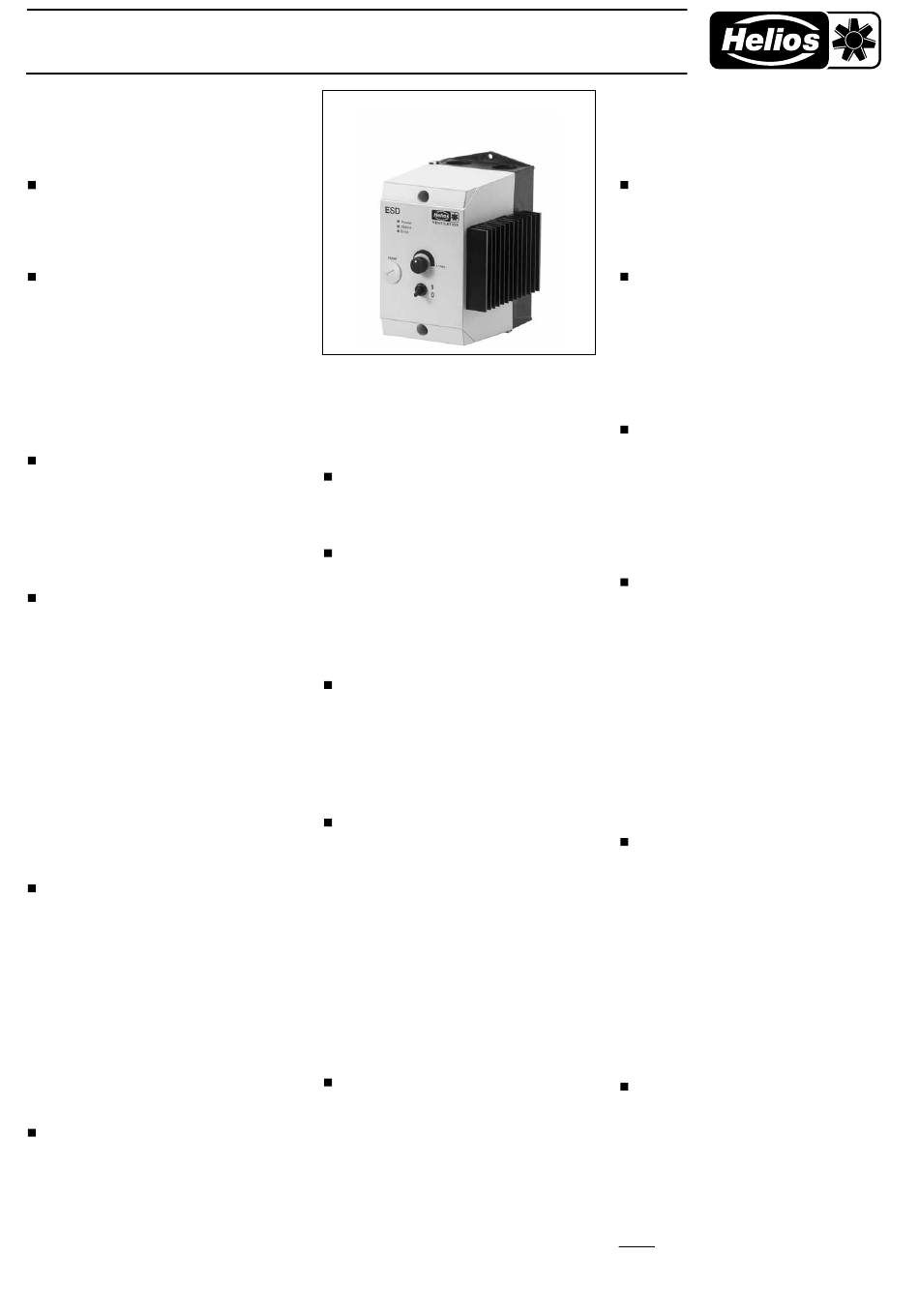

Elektronischer Drehzahlsteller ESD
Electronic speed controller ESD
Régulateur électroniques ESD
MONTAGE- UND BETRIEBSVORSCHRIFT
NR. 94 293-001
Zur Sicherstellung einer ein wand frei en Funk ti on
und zur eigenen Sicherheit sind alle nach ste hen den
Vor schrif ten ge nau durch zu le sen und zu be ach ten!
EMPFANG
Sendung sofort bei An lie fe rung auf Be schä di gun­
gen und Typenrichtigkeit überprüfen. Falls Schä den
vor lie gen, sind die se um ge hend dem Trans port un ter­
neh men zu mel den. Bei nicht fristgerechter Re kla ma­
ti on ge hen evtl. An sprü che verloren.
EINLAGERUNG
Bei Einlagerung über einen län ge ren Zeit raum sind
zur Verhinderung schädlicher Ein wir kun gen fol gen de
Maß nah men zu tref en: Schutz durch trockene,
luft­ u. staubdichte Ver pac kung (Kunststofbeutel
mit Troc ken mit tel und Feuch tig keits in di ka to ren).
Der Lagerort muss erschütterungsfrei, wasserge­
schützt und frei von Tem pe ra tur schwan kun gen sein.
Schäden, de ren Ursprung in un sach ge mä ßem Trans­
port, unsachgemäßer Ein la ge rung oder In be trieb­
nah me lie gen, sind nach weis bar und un ter lie gen
nicht der Ge währ lei stung.
ANWENDUNG
ESD ist ein stufenloser elek tronischer Drehzahlsteller
mit integrierter Temperaturüberwachung für 3~
Ventilatoren, die über Phasen anschnitt durch Span­
nungsabsenkung regelbar sind. Die Sollwerteinstel­
lungen erfolgen über frontseitigen Drehpotentimeter
oder 0­10V Analog­Eingang. Zusätzlich sind in der
Frontblende integriert, LEDs als Status­ und Fehler­
anzeigen, Ein/Aus­Schalter und Resettaster.
SICHERHEITSHINWEISE
- Vor Arbeiten am Gerät bzw. am Motor, muss die
Anlage allpolig vom Netz getrennt werden.
ACHTUNG: Dieses Gerät kann direkt am Netz,
ohne Schütz, gestartet werden. Dabei ist zu
beachten, dass der Motor, selbst wenn er sich
nicht dreht, immer noch galvanisch mit dem
Netz verbunden ist.
­ Der elektr. Anschluss darf nur von einer autorisier­
ten Elektrofachkraft durch ge führt werden. Die ein­
schlä gi gen Sicher heits vorschriften, Normen (VDE
0100 und VDE 0700 sowie die TAB's der EVU's
und UVV) sind einzuhalten. Eben so ist die Mon ­
ta ge­ und Betriebs vor schrift des Venti lators zu be­
achten.
­ Nach Abschalten des Gerätes können noch meh­
rere Minuten gefährliche Spannungen durch die
Entstörkondensatoren an den Anschlussklemmen
anliegen.
AUFBAU UND WIRKUNGSWEISE
Drehzahlsteller sind robuste elektronische Steuer­
geräte für die Drehzahlverstellung von Drehstrom­
Asynchronmaschinen. Das Funktionsprinzip des ESD
beruht auf einer Phasenanschnittsteuerung durch
Thyristoren. Der Steuereingang "Kickstart", sorgt
dafür, dass die Motorspannung nach dem Einschal­
ten über Rampenfunktion zunächst auf erhöhte
Spannung hochgefahren wird. Erst danach sinkt/
steigt die Motorspannung und damit die Motordreh­
zahl auf den eingestellten Sollwert. Dieser kann über
einen frontseitigen Drehpotentiometer (Sollwertpoti)
oder über einen externen Sollwerteingang 0 ... + 10V
eingestellt werden. Der Steuereingang mit der höhe­
ren Spannung übernimmt immer die Drehzahlsteuer­
ung.
INSTALLATION
­ Das ESD Gerät darf ausschließlich nur senkrecht
montiert werden! Der Kühlkörper muss gut von
der Umgebungsluft umströmt werden können. Die
Kühlkörper­Rippen­Öfnungen müssen von unten
nach oben Zeigen. Optimale Luftkonvektion am
Kühlkörper sicherstellen!
­ Das ESD, erfüllt die EMV­Anforderungen Klasse B,
deshalb sind keine abgeschirmte Leitungen zwi­
schen Gerät und Motor notwendig.
INSTALLATION AND OPERATING INSTRUCTIONS
NO 94 293-001
It is important for safety reasons, that you read
and observe these instructions fully before pro-
ceeding.
RECEIPT
Please check consignment immediately on receipt
for accu racy and damage. If damaged, please notify
carrier immediately. Delay in notification may invalidate
any possible claim.
STORAGE
When storing for a prolonged time the following
steps are to be taken to avoid damaging influences:
protection by dry air and dustproof packing (plastic
bags with drying agent and moisture indicators). The
storage area must be free of water, vibration and
temperature variations. Damages due to improper
storage, transportation or installation are not liable
for warranty.
APPLIANCE
ESD is a stepless electronic speed controller with
integrated temperature controlling for 3~ ventilators,
which are speed controlled on voltage reduction
(by clipping the phase). The speed control setting
is made by a potentiometer on the front or a 0­10V
analogue input. Additionally integrated on the front
are LED´s as status and error indicators, on/of switch
and reset push­button.
SECURITY ADVICE
- All work must be carried out with the equipment
fully isolated from the power supply.
NOTICE: The device can be started directly from
the mains without conductor. It has to be taken
into account, that the motor, even if it does not
turn, still is electrically connected to the mains.
­ All electrical connections are to be carried out in
accordance with the relevant wiring diagram and
are only to be carried out by a qualified electrician.
All relevant safety regulations, national standards
and norms are to adhered to. The Installation and
Operation Instructions for the fans are also to be
observed.
­ After switching the device of dangerous voltage
still can rest several minutes by means of the de­
coupling condensers at the connecting terminals.
OPERATION AND FUNCTION
Speed controllers are durable electronic controllers
for the speed adjustment of 3 ~ asynchronous mo­
tors. The operational principle is based on a phase­
control by thyristors. The control input "kick­start"
provides that the motor voltage after starting via
ramp function initially will run up to a higher voltage.
Only then the voltage and thus the motor speed
decreases/increases to the adjusted desired value.
This can be made by a potentiometer on the front or
over an external value input 0... +10V. The control
input with the higher voltage always takes over the
speed control.
1
NOTICE D'INSTALLATION ET D'UTILISATION
N° 94 293-001
Par mesure de sécurité, l'ensemble des prescrip-
tions qui suivent sont à lire attentivement et à
respecter !
RÉCEPTION
Dès réception vérifier l'état et la conformité du maté­
riel commandé. En cas d'avaries, faire les réclama­
tions d'usage auprès du transporteur.
Attention : Pas de remarques à temps, pas de re­
cours.
STOCKAGE
Pour un stockage de longue durée et pour éviter toute
détérioration préjudiciable, se conformer à ces instruc­
tions : Le matériel est à stocker dans un endroit abrité
de l'eau, exempt de variations de température et de
vibrations. Les dommages dus à de mauvaises
conditions de transport, à des stockages défectueux
ou à une utilisation anormale sont sujets à vérification
et contrôle et entraînent la suppression de notre
garantie.
APPLICATION
Le ESD est un régulateur électronique de vitesse
progressif, avec contrôle de surchaufe pour ventila­
teurs triphasés régulables en tension par hachage de
phase. Les valeurs de consigne se définissent avec
un potentiomètre de vitesse en façade ou une entrée
analogique de 0­10 V.
Les diodes pour affichage des états et des erreurs,
interrupteur ON/OFF et bouton RESET se trouvent
sur la façade de l'appareil.
SÉCURITÉ
- Tous les travaux doivent être effectués hors
tension.
AVIS : Cet appareil peut être raccordé direc-
tement sur le réseau, sans contacteur. Cela
signifie que le moteur est sous tension même
lorsqu'il ne tourne pas.
­ Le raccordement électrique ne peut être efectué
que par un électricien autorisé. Les consignes de
sécurité et les normes (VDE 0100 et VDE 0700
comme les TAB des EVU et UVV) sont à respecter,
ainsi que la notice de montage et d'installation du
ventilateur.
­ L'appareil reste sous tension quelques minutes
après son arrêt : risques de décharges électriques
au niveau de la boîte à bornes et de son conden­
sateur antiparasitage.
MONTAGE ET FONCTIONNEMENT
Les régulateurs de vitesse électroniques sont des ap­
pareils de commande électroniques et robustes pour
la régulation de moteurs triphasés asynchrones. Le
principe de fonctionnement de l'ESD consiste à un
hâchage de phase via thyristors. L'entrée "Kickstart"
commande dès le démarrage une augmentation
progressive (rampe) de la tension jusqu'au max.
Ensuite, la tension et donc la vitesse du moteur
diminuent/augmentent pour atteindre la valeur de
consigne. Cette fonctionnalité est possible avec un
potentiomètre en façade (valeur de consigne du po­
tentiomètre) ou via une entrée de valeur de consigne
externe 0 ... +10 V. L'entrée de commande avec la
tension la plus élevée prime toujours sur la com­
mande de vitesse.
INSTALLATION
­ L'appareil ESD est uniquement fait pour une instal­
lation verticale ! L'air ambiant doit assurer la bonne
ventilation du refroidisseur. Ses ouvertures doivent
êtres orientées du bas vers le haut et profiter plei­
nement de la convection naturelle.
­ Le ESD répond aux normes sur les émissions
électro­magnétiques de classe B et ne nécessite
de ce fait pas de câbles blindés entre l'appareil et
le moteur.
Entrée
- Interrupteur ON/OFF sur le devant
Mode stand­by lors de l'activation. Démarrage par
fermeture du contact X11/X12.
