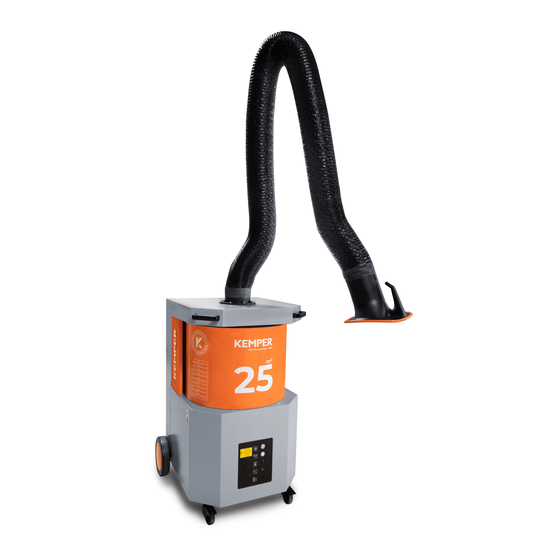

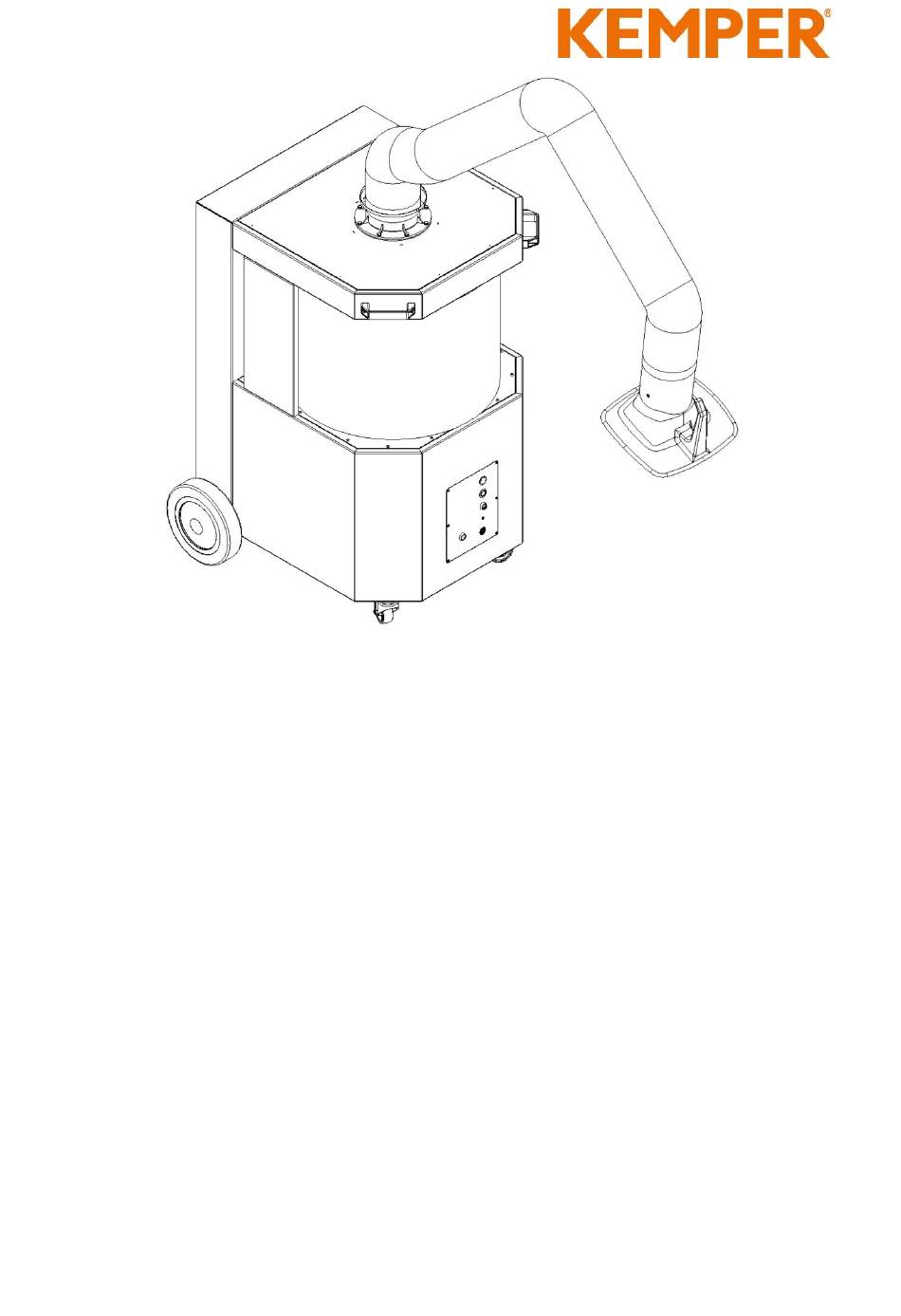

Page 1 SmartFil DE – Betriebsanleitung (Original) EN – Operating Manual FR – Notice d´utilisation NL – Handleiding ES – Instrucciones de servicio PT – Manual de operação IT – Manuale d´uso CS – Návod k použití PL – Instrukcja obsługi РУ – Руководство по эксплуатации...
Page 2 Typenschild einkleben...
Page 3 DE – Betriebsanleitung (Original) ..........- 4 - EN – Operating Manual ..............- 40 - FR – Notice d´utilisation ..............- 76 - NL – Handleiding ................- 112 - ES – Instrucciones de servicio............ - 148 - PT – Manual de operação ............- 184 - IT –...
Page 4: Table Des Matières
DE – Betriebsanleitung (Original) Deutsch 1 Allgemeines ..................- 6 - 1.1 Einleitung ......................- 6 - 1.2 Hinweise auf Urheber- und Schutzrechte ..........- 6 - 1.3 Hinweise für den Betreiber ................- 6 - 2 Sicherheit ..................- 8 - 2.1 Allgemeines .......................
Page 5 7.3 Störungsbeseitigung ................... - 32 - 7.4 Notfallmaßnahmen ..................- 33 - 8 Entsorgung .................. - 34 - 8.1 Kunststoffe ...................... - 34 - 8.2 Metalle ......................- 34 - 8.3 Filterelemente ....................- 34 - 9 Anhang ..................- 35 - 9.1 EG-Konformitätserklärung .................
Page 6: Allgemeines
1.2 Hinweise auf Urheber- und Schutzrechte Diese Betriebsanleitung ist vertraulich zu behandeln. Sie soll nur befugten Personen zugänglich gemacht werden. Sie darf Dritten nur mit schriftlicher Zustimmung der KEMPER GmbH, im Folgenden Hersteller genannt, überlassen werden. Alle Unterlagen sind im Sinne des Urheberrechtsgesetzes geschützt. Die Weitergabe und Vervielfältigung von Unterlagen, auch auszugsweise,...
Page 7 Die Betriebsanleitung ist vom Betreiber, um Betriebsanweisungen aufgrund nationaler Vorschriften zu Unfallverhütung und zum Umweltschutz zu ergänzen, einschließlich der Informationen zu Aufsichts- und Meldepflichten zur Berücksichtigung betrieblicher Besonderheiten, zum Beispiel bezüglich Arbeitsorganisation, Arbeitsabläufen und eingesetztem Bedienerpersonal. Neben der Betriebsanleitung und den im Nutzungsland sowie an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Richtlinien für sicherheits- und fachgerechtes Arbeiten zu...
Page 8: Sicherheit
2 Sicherheit 2.1 Allgemeines Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Vorschriften entwickelt und gebaut. Beim Betrieb des Produkts können technische Gefahren für das Bedienpersonal beziehungsweise Beeinträchtigungen des Produkts sowie anderer Sachwerte entstehen, wenn es: •...
Page 9: Vom Betreiber Anzubringende Kennzeichnungen/Schilder
• Mit dem Blickfangpunkt werden Auflistungen von Teilen in einer Legende oder für Anweisungen gekennzeichnet, bei denen die Reihenfolge unwichtig ist. 2.3 Vom Betreiber anzubringende Kennzeichnungen/ Schilder Der Betreiber ist verpflichtet, gegebenenfalls weitere Kennzeichnungen und Schilder am Produkt und in seinem Umfeld herum anzubringen. Solche Kennzeichnungen und Schilder können sich zum Beispiel auf die Vorschrift zum Tragen von persönlicher Schutzausrüstung beziehen.
Page 10: Sicherheitshinweise Zur Instandhaltung/Störungsbeseitigung
Keine offenen, langen Haare, lose Kleidung oder Schmuck tragen! Es besteht grundsätzlich die Gefahr irgendwo hängen zu bleiben oder an bewegten Teilen eingezogen oder mitgerissen zu werden! Stellen sich sicherheitsrelevante Änderungen am Produkt ein, den Arbeitsvorgang sofort stillsetzen, sichern und den Vorgang der zuständigen Stelle/Person melden! Arbeiten am Produkt dürfen nur von zuverlässigem, geschultem Bedienpersonal durchgeführt werden.
Page 11 Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um Kontakt und das Einatmen von Staubpartikeln zu vermeiden, verwenden Sie Schutzkleidung, Handschuhe und ein Gebläseatemschutzsystem! Die Freisetzung von gefährlichen Staubpartikeln ist bei Reparatur- und Wartungsarbeiten zu vermeiden, damit keine nicht mit der Aufgabe beauftragten Personen geschädigt werden.
Page 12 WARNUNG Elektrischer Schlag beim Anschluss einer ungeeigneten Stromversorgung! Durch den Anschluss einer ungeeigneten Stromversorgung können berührbare Teile unter gefährlicher Spannung stehen. Der Kontakt mit gefährlicher Spannung kann zu schweren Verletzungen oder Tod führen. Elektrischen Anschlussdaten siehe Typenschild des Produkts VORSICHT Gesundheitsgefährdung durch Lärm! Das Produkt kann Lärm produzieren, genaue Angaben sind den technischen Daten zu entnehmen.
Page 13: Produktangaben
3 Produktangaben 3.1 Funktionsbeschreibung Das Produkt ist ein kompaktes Schweißrauchfiltergerät mit dessen Hilfe die beim Schweißen entstehenden Schweißrauche nahe der Entstehungsstelle abgesaugt und mit einem Abscheidegrad von mehr als 99% abgeschieden werden. Die abgesaugte, schadstoffhaltige Luft wird in einem 2-stufigen Filterverfahren gereinigt und dann dem Arbeitsraum wieder zugeführt.
Page 14: Unterscheidungsmerkmal - W3/Ifa-Geprüft
3.2 Unterscheidungsmerkmal - W3/IFA-geprüft Das Produkt wird in zwei Versionen gefertigt: • Ausführung - nicht IFA-geprüft • Ausführung - IFA-geprüft Siehe dazu Kapitel Technische Daten: Schweißrauchklasse und IFA Prüfnorm. Die Standard-Ausführung des Produkts ist IFA-geprüft. Das bedeutet, dass das Produkt die Anforderungen der Schweißrauchabscheideklasse W3/IFA-geprüft erfüllt.
Page 15 HINWEIS HINWEIS Beim verschweißen von legierten oder hochlegierten Stählen mit Schweißzusätzen über 5% Chrom/ Nickel, werden krebserregende CMR- Stoffe (en. Carcinogenic, mutagenic, reprotoxic) freigesetzt. Entsprechend der behördlichen Vorschriften dürfen in Deutschland zum Absaugen dieser Gesundheitsgefährdenden Rauchpartikel nur geprüfte und hierfür Zugelassenen Produkte im sogenannten Umluftverfahren betrieben werden.
Page 16: Allgemeine Anforderungen Nach Din En Iso 21904
3.4 Allgemeine Anforderungen nach DIN EN ISO 21904 HINWEIS Anschluss von Rohrleitungen, Absaugarmen und Schläuchen. Am Produkt angeschlossene Rohrleitungen, Absaugarme und Schläuche können zu einem Druckabfall führen und müssen vom Anlagenplaner oder Anwender berücksichtigt werden. Die angeschlossenen Komponenten müssen für das Produkt geeignet sein und den erforderlichen Mindestvolumenstrom (Absaugleistung) gewährleisten.
Page 17: Kennzeichnungen Und Schilder Am Produkt
• mit Flüssigkeiten und daraus resultierender Verunreinigung des Luftstromes mit aerosol- und ölhaltigen Dämpfen versetzt ist; • mit leicht entzündlichen, brennbaren Stäuben und/oder mit Stoffen versetzt ist, die explosive Gemische oder Atmosphären bilden können; • mit anderen aggressiven oder abrasiv wirkenden Stäuben versetzt ist, die das Produkt und die eingesetzten Filterelemente beschädigen;...
Page 18 WARNUNG Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich – Atemschutz der Klasse FFP2 oder hochwertiger tragen. Hautkontakt mit Schweißrauch etc. kann bei empfindlichen Personen zu Hautreizungen führen – Schutzkleidung tragen. Vor Beginn der Schweißprozesses sicherstellen, dass das Produkt richtig positioniert/eingestellt ist und die Filterelemente vollständig und in unbeschädigtem Zustand sind sowie das Produkt in Betrieb ist! Das Produkt ist nur voll funktionsfähig, wenn es eingeschaltet ist.
Page 19: Transport Und Lagerung
4 Transport und Lagerung 4.1 Transport GEFAHR Lebensgefährliche Quetschungen beim Verladen und Transport des Produkts möglich! Durch unsachgemäßes Heben und Transportieren kann die gegebenenfalls vorhandene Palette mit dem Produkt kippen und herabstürzen! • Niemals unter schwebenden Lasten aufhalten! • Die zulässigen Traglasten der Transport und Hebehilfen beachten! •...
Page 20: Montage
5 Montage HINWEIS Der Betreiber des Produkts darf mit der selbständigen Montage des Produkts nur Personen beauftragen, die mit dieser Aufgabe vertraut sind. Für die Montage des Produkts werden zwei Mitarbeiter benötigt. Es ist darauf zu achten, dass die Schweißstromrückleitung zwischen Werkstück und Schweißmaschine einen geringen Widerstand aufweist und Verbindungen zwischen Werkstück und Produkt vermieden werden, damit gegebenenfalls der Schweißstrom nicht über den...
Page 21 Pos. Bezeichnung Menge Absaughaube Absaugarm + Tragegestell Haltegriff Filterelement Bedienelement Lenkrolle mit Bremse Hinterrad Tab. 3: Montage 1. Das Verpackungsmaterial sowie die Spannbänder vom Produkt entfernen. 2. Die Haltegriffe (Pos. 3) mit den beiliegenden Schrauben an das Produkt montieren. 1502818-03 - 21 -...
Page 22: Benutzung
6 Benutzung Jede Person, die sich mit Verwendung, Wartung und Reparatur des Produkts befasst, muss diese Betriebsanleitung sowie die Anleitungen etwaiger Anbau- und Zubehörprodukte, gründlich gelesen und verstanden haben. 6.1 Qualifikation des Bedienpersonals Der Betreiber des Produkts darf mit der selbstständigen Anwendung des Produkts nur Personen beauftragen, die mit dieser Aufgabe vertraut sind.
Page 23 Pos. Bezeichnung Hinweis Ein/ Aus Schalter Signalleuchte Einbauöffnung für Start-Stopp- Anschlussbuchse (optionale Ausstattung) (verschlossen mit Blindstopfen) Druck-Mess -Öffnung (nur für Servicemitarbeiter) Signalhupe Druckschalter (verschlossen mit Blindstopfen) (nur für Servicemitarbeiter) Tab. 4: Bedienelemente • I/ 0 Schalter (Pos. 1) Durch Drücken des Schalters wird das Produkt ein- und ausgeschaltet. Die grüne Signalleuchte des Schalters zeigt den störungsfreien Betrieb des Produkts beziehungsweise die Betriebsbereitschaft bei Einsatz eines optionalen Start-Stopp-Sensors an.
Page 24: Positionierung Der Absaughaube
HINWEIS • Signalhupe (Pos. 5) Eine sichere Erfassung des Schweißrauches ist nur mit einer ausreichenden Absaugleistung möglich. Mit zunehmender Staubbeladung der Filter steigt deren Strömungswiderstand und die Absaugleistung nimmt ab. Sobald sie einen Mindestwert unterschreitet, ertönt die Signalhupe. Nun ist ein Filterwechsel erforderlich. Das Gleiche geschieht, wenn die Drosselklappe in der Absaughaube zu weit geschlossen und damit ebenfalls die Absaugleistung zu stark reduziert wird.
Page 25: Inbetriebnahme
Abb. 4: Positionierung der Absaughaube • Positionieren Sie den Absaugarm so, dass sich die Absaughaube ca. 25 cm schräg oberhalb der Schweißstelle befindet. • Die Absaughaube muss so positioniert werden, dass sie unter Beachtung der thermisch bedingten Schweißrauchbewegung und der Saugreichweite des Schweißrauches sicher erfasst.
Page 26 2. Das Produkt an dem „0“ und „I“ beschrifteten Taster einschalten. 3. Der Ventilator startet und die grüne Signalleuchte des Geräteschalters signalisiert den störungsfreien Betrieb. Im Falle einer Störung siehe Kapitel „Störungsbeseitigung“. 1502818-03 - 26 -...
Page 27: Instandhaltung
7 Instandhaltung Die in diesem Kapitel beschriebenen Anweisungen sind als Mindestanforderungen zu verstehen. Je nach Betriebsbedingungen können weitere Anweisungen erforderlich werden, um das Produkt in einem optimalen Zustand zu halten. Die in diesem Kapitel beschriebenen Wartungs- und Instandsetzungsarbeiten dürfen nur von speziell geschultem Instandsetzungspersonal des Betreibers durchgeführt werden.
Page 28: Wartung
7.2 Wartung Eine sichere Funktion des Produkts wird durch eine regelmäßige Kontrolle und Wartung, die mindestens einmal jährlich erfolgen sollte, positiv beeinflusst. Außer dass die bei Bedarf notwendigen Filterwechsel durchgeführt werden müssen, arbeitet das Produkt wartungsfrei. Die unter Kapitel „Sicherheit“ aufgeführten Warnhinweise zur Instandhaltung und Störungsbeseitigung beachten.
Page 29 WARNUNG Eine Reinigung der Filtereinsätze ist nicht zulässig. Hierdurch kommt es unweigerlich zu einer Beschädigung des Filterelements, wodurch die Funktion des Filters nicht mehr gegeben ist und Gefahrstoffe in die Atemluft gelangen. Bei den im Folgenden beschriebenen Arbeiten besonders auf die Dichtung des Hauptfilters achten.
Page 30: Filterwechsel
7.2.2 Filterwechsel Den Filterwechsel wie folgt durchführen: Abb. 5: Filterwechsel – Filterelement entnehmen Pos. Bezeichnung Pos. Bezeichnung Filterelement Verschlusskappe Dichtungsring Aufnahmerahmen Tab. 5: Filterwechsel – Filterelement entnehmen Wechsel des Filterelements: 1. Das Produkt am Gerätetaster ausschalten. 2. Unbeabsichtigtes Wiedereinschalten durch Ziehen des Netzsteckers verhindern.
Page 31 Abb. 6: Filterwechsel – Filterelement einsetzen Pos. Bezeichnung Pos. Bezeichnung Filterelement Aufnahmerahmen Dichtungsring Dichtfläche Tab. 6: Filterwechsel – Filterelement einsetzen 6. Die Dichtfläche (Pos. 5) am Produkt mit einem feuchten Tuch reinigen. 7. Das neue Filterelement in umgekehrter Reihenfolge in die Aufnahme (Pos.
Page 32: Störungsbeseitigung
7.3 Störungsbeseitigung Störung Mögliche Ursache Hinweis Es werden nicht Abstand der Absaughaube Absaughaube näher alle Staub - zur Schweißstelle zu groß heranführen partikel erfasst Reinluftausblasöffnung Reinluftausblasöffnung frei verdeckt halten Signalhupe Die eingestellte Mindest- Filterwechsel erforderlich, ertönt absaugleistung ist Rohrleitungs-/ unterschritten. Erfassungssystem prüfen, Filtereinsätze gesättigt, Service kontaktieren...
Page 33: Notfallmaßnahmen
7.4 Notfallmaßnahmen Im Brandfall des Produkts beziehungsweise seiner gegebenenfalls vorhandenen Erfassungselemente sind folgende Schritte einzuleiten: 1. Das Produkt möglichst durch Ziehen des Netzsteckers von der Stromversorgung trennen. 2. Wenn vorhanden, Druckluftversorgung trennen. 3. Brandherd mit einem handelsüblichen Pulverlöscher bekämpfen. 4. Gegebenenfalls örtliche Feuerwehr benachrichtigen. WARNUNG Produkte mit Wartungstür nicht öffnen.
Page 34: Entsorgung
8 Entsorgung WARNUNG Hautkontakt mit Schweißrauch etc. kann bei empfindlichen Personen zu Hautreizungen führen! Demontagearbeiten am Produkt dürfen nur von geschultem und autorisiertem Fachpersonal unter Beachtung der Sicherheitshinweise und der geltenden Unfallverhütungsvorschriften durchgeführt werden! Schwere gesundheitliche Schäden der Atemorgane und Atemwege möglich! Um Kontakt und das Einatmen von Staubpartikeln zu vermeiden, verwenden Sie Schutzkleidung, Handschuhe und ein...
Page 35: Anhang
9 Anhang 9.1 EG-Konformitätserklärung Bezeichnung: Schweißrauchfiltergerät Baureihe: SmartFil Typ: 64650 (gegebenenfalls abweichende Artikel-Nummern bei anderer Produkt -Variante) Maschinen-ID: Siehe Typenschild im vorderen Bereich dieser Betriebsanleitung Das Produkt ist entwickelt, konstruiert und gefertigt in Übereinstimmung mit den EG-Richtlinien 2006/42/EG – Maschinenrichtlinie...
Page 36: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 37: Technische Daten
9.3 Technische Daten Benennung Filter 64650 Filterstufen Filterverfahren Einwegfilter Abreinigungsverfahren Filterfläche [m²] Anzahl der Filterelemente Filterfläche gesamt [m²] Filtertyp Safe Change Filter (SCF) Filtermaterial Polyestervlies Abscheidegrad [≥ %] 99,5 Schweißrauchklasse IFA Prüfnorm DIN EN ISO 21904-1+2 Filterklasse/ Staubklasse Grunddaten Absaugleistung [m³/h] 1.100 Unterdruck [Pa] 2.250...
Page 38: Maßblatt
9.4 Maßblatt Abb. 7: Maßblatt Symbol Abmessungen Symbol Abmessungen 1.169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 9: Maßtabelle – 150 mm Absaugarm Symbol Abmessungen Symbol Abmessungen 1.169 mm 764 mm 795 mm 180 mm 836 mm...
Page 39: Ersatzteile Und Zubehör
9.5 Ersatzteile und Zubehör Lfd. Nr. Bezeichnung Art.-Nr. Absaughaube Ø 150 mm 7910300 Absaughaube mit LED-Lampen und 79103040 Schalter Schlauch für Absaugarm 2 m, Ø 150 mm 1140348 Schlauch für Absaugarm 3 m, Ø 150 mm 1140349 Schlauch für Absaugarm 4 m, Ø 150 mm 1140350 Filterelement 25 m²...
Page 40 EN – Operating Manual Englisc h 1 General ....................- 42 - 1.1 Introduction ..................... - 42 - 1.2 References to copyright and industrial property rights ....- 42 - 1.3 Notes for the operating company ............- 42 - 2 Safety ..................... - 44 - 2.1 General information ..................
Page 41 7.3 Troubleshooting ................... - 68 - 7.4 Emergency measures ................- 68 - 8 Disposal ..................- 70 - 8.1 Plastics ......................- 70 - 8.2 Metals ....................... - 70 - 8.3 Filter elements ....................- 70 - 9 Annex ....................- 71 - 9.1 EC compliance statement ................
Page 42: General
These Operating Instructions should be kept confidential. They should be made accessible only to authorised persons. They may be passed on to third parties only with the written consent from KEMPER GmbH, referred to as manufacturer in the following. All documents are protected under the Copyright Act. The reproduction and distribution of documents, including excerpts, as well as re-use and passing on of their contents is not permitted.
Page 43 regulations for accident prevention applicable in the country of use, it is also imperative to comply with the recognised technical rules for safe and professional handling. Without prior consent from the manufacturer, the operating company may not carry out any changes, conversions or additions to the product which may impair safety.
Page 44: Safety
2 Safety 2.1 General information The product is designed and built according to state-of-the-art technology and the recognised safety rules and regulations. When operating the product, technical hazards for the operator or impairment of the product as well as other property may occur, if: •...
Page 45: Markings/Signs To Be Affixed By The Operating Company
2.3 Markings/signs to be affixed by the operating company The operating company is obliged to post further markings and signs on the product and the surrounding area if necessary. Such markings and signs might be related, for example, to the requirement for wearing personal protective equipment.
Page 46: Safety Instructions For Maintenance/Troubleshooting
2.5 Safety instructions for maintenance/troubleshooting Service and maintenance doors must be freely accessible at all times. Setting up, maintenance and repair work and troubleshooting must only be performed when the product is switched off. Always tighten bolt connections that have been loosened during repair work.
Page 47 DANGER Danger of electric shock! Any work on the electrical equipment of the product must only be performed by a qualified electrician or by operating personnel under the direction and supervision of a qualified electrician in accordance with electronic regulations. Before opening the product, pull the plug, if available, and secure it against accidental switch-on.
Page 48 CAUTION Health hazard due to noise! The product can produce noise, please refer to information in the technical data. In connection with other machines and/or local conditions, a higher noise level can occur at the operation site of the product. In this case, the operating company is obliged to provide the operating personnel with the appropriate protective equipment.
Page 49: Product Information
3 Product information 3.1 Functional Description The product is a compact welding fumes filter device that extracts welding fumes at the point where they are produced and extracts them with a filter efficiency of more than 99%. The extracted air is cleaned using a 2-stage filter method and then fed back into the workspace.
Page 50: Distinguishing Feature - W3/Ifa Certified
3.2 Distinguishing feature – W3/IFA certified The product is manufactured in two versions: • Version – non-IFA certified • Version – IFA certified See also chapter "Technical data": Welding fume class and IFA test standard. The standard version of the product is IFA certified. This means that the product fulfils the requirements of the ‘W3/IFA certified’...
Page 51 NOTE NOTE When welding alloyed or high-alloy steels with welding consumables of more than 5% nickel-chrome, carcinogenic CMR substances (carcinogenic, mutagenic, reprotoxic) are released. In accordance with official regulations, only tested and approved products may be operated in Germany for the extraction of these welding fume particles that are hazardous to health using the so-called recirculation method.
Page 52: General Requirements In Accordance With Din En Iso 21904
3.4 General requirements in accordance with DIN EN ISO 21904 NOTE Connection of ducting systems, extraction arms and hoses. Ducting systems, extraction arms and hoses connected to the product can lead to a pressure drop and must be taken into account by the system designer or user.
Page 53: Markings And Signs On The Product
• mixed with liquids and the resulting contamination of the air flow with vapours containing aerosols and oils; • mixed with highly flammable, combustible dust and/or with substances that can form explosive mixtures or atmospheres; • is mixed with other aggressive or abrasive dust that could damage the product and the filter elements employed;...
Page 54 WARNING Danger of serious injury to the lungs and respiratory tract – always wear respiratory protection, Class FFP2 or higher. Skin contact with welding fumes, etc. can cause skin irritation in susceptible individuals – wear protective clothing. Before starting welding work, ensure that the product is positioned correctly, the filter elements are complete and undamaged, and the device is running.
Page 55: Transport And Storage
4 Transport and Storage 4.1 Transport DANGER Life-threatening crushing possible when loading and transporting the product! Improper lifting and transporting may cause the pallet (if present) to tilt and fall! • Never stand under suspended loads. • Observe the permissible loads of the transport and lifting aids. •...
Page 56: Assembly
5 Assembly NOTE The product operator may only assign the independent assembly of the product to personnel who are familiar with this task. Two people are needed to assemble the product. Ensure that the welding current return line between the workpiece and the welding machine has a low resistance and that connections between the workpiece and the product are avoided so that the welding current cannot flow back to the welding machine via the product's protective...
Page 57 Item Description Quantity Extraction hood Extraction arm + supporting frame Handle Filter element Operating control Swivel castor with brake Rear wheel Tab. 14: Assembly 1. Remove the packaging material and the tensioning straps from the product. 2. Fix the handles (item 3) to the product with the screws provided. 1502818-03 - 57 -...
Page 58: Use
6 Use Every person who deals with use, maintenance and repair of the product must have thoroughly read these operating instructions as well as the instructions for any attachment and accessory products and have understood them. 6.1 Qualification of the operating personnel The operating company of the product may only commission persons to use the product independently if they are well-versed in this task.
Page 59 Item Description Note On/Off switch Signal light Installation opening for start/stop connection socket (optional fitting) (closed with dummy plug) Pressure measurement opening (only for service employees) Signal horn Pressure switch (closed with dummy plug) (service personnel only) Tab. 15: Operating elements •...
Page 60: Positioning The Extraction Hood
NOTE • Signal horn (item 5) Reliable capture of welding fumes is only possible with sufficient extraction capacity. As the dust accumulation in the filter increases, its flow resistance increases and the extraction capacity decreases. As soon as it drops below a minimum value, the signal horn sounds. A filter change is now required.
Page 61: Commissioning
Fig. 11: Positioning the extraction hood • Position the extraction arm so that the extraction hood is located approx. 25 cm diagonally above the weld. • The extraction hood must be positioned so that it safely captures the welding fumes, taking into account the movement of welding fumes caused by the heat and the extraction range.
Page 62 1. Connect the power supply connection cable of the product to the on- site power supply. 2. Switch the product on using the pushbutton marked "0" and "I". 3. The fan starts and the green indicator lamp on the device switch indicates error-free operation.
Page 63: Maintenance
7 Maintenance The instructions in this chapter are intended as minimum requirements. Depending on the operating conditions, further instructions may be required to keep the product in optimal condition. The maintenance and repair work described in this chapter must only be performed by specially trained repair personnel of the operating company.
Page 64: Changing The Filter - Safety Instructions
7.2.1 Changing the filter – Safety instructions The life of the filter inserts depends on the type and amount of deposited particles. As the dust accumulation in the filter increases, its flow resistance increases and the extraction capacity of the product decreases. Even in the case of products with an automatic filter cleaning system (if present), deposits can reduce the flow resistance.
Page 65: Changing Filters
NOTE Products with IFA certification according to requirements for W3/IFA certified welding fume separation class. (See "Technical data" chapter) The IFA approval becomes void if: • The product is used other than as intended or is subject to constructive modifications. •...
Page 66 Fig. 12: Filter replacement – Removing the filter element Item Description Item Description Filter element Sealing cap Gasket ring Mounting frame Tab. 16: Filter replacement – Removing the filter element Changing the filter element: 1. Switch the product off at the device switch. 2.
Page 67 Fig. 13: Filter replacement – Installing the filter element Item Description Description Filter element Mounting frame Gasket ring Sealing surface Tab. 17: Filter replacement – Installing the filter element 6. Clean the sealing surface (item 5) on the product with a damp cloth. 7.
Page 68: Troubleshooting
7.3 Troubleshooting Fault Cause Note Not all dust Distance between the Move the extraction hood particles are extraction hood and the closer collected welding position too great Clean air outlet obstructed Keep clean air outlet free of obstruction Signal horn Extraction capacity too low, Fully open the damper flap sounds, the...
Page 69 3. Fight fire with a commercially available dry powder extinguisher. 4. Notify local fire brigade if necessary. WARNING Do not open products with maintenance door. Flash flame formation! In the event of a fire, do not touch the product under any circumstances without proper protective gloves.
Page 70: Disposal
8 Disposal WARNING Skin contact with welding fumes, etc. can cause skin irritation in susceptible individuals. Disassembly work on the product may only be carried out by trained and authorised personnel while complying with the safety rules and the applicable accident prevention regulations. Serious injury to the lungs and respiratory tract is possible! In order to avoid contact with and inhalation of dust particles, use protective clothing, gloves and a blower respirator system.
Page 71: Annex
9 Annex 9.1 EC compliance statement Designation: Welding fume filter unit Series: SmartFil Type: 64650 (if necessary, different item numbers for other product variants) Machine ID: See name plate in front section of this operating manual This product is developed, designed and manufactured in accordance with EC directives 2006/42/EC –...
Page 72: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 73: Technical Data
9.3 Technical data Designation Type Filter 64650 Filter stages Filter method Disposable filter Cleaning method Filter surface [m²] Number of filter elements Total filter surface [m²] Type of filter Safe Change Filter (SCF) Filter material Non-woven polyester Filter efficiency [≥ %] 99.5 Welding fumes class IFA test standard...
Page 74: Dimensions Sheet
9.4 Dimensions sheet Fig. 14: Dimensions sheet Symbol Dimensions Symbol Dimensions 1,169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 20: Dimension table – 150 mm extraction arm Symbol Dimensions Symbol Dimensions 1,169 mm 764 mm 795 mm...
Page 75: Spare Parts And Accessories
9.5 Spare parts and accessories Consec. Description Item no. Extraction hood Ø 150 mm 7910300 Extraction hood with LED lamps and 79103040 switches Hose for extraction arm, 2 m, Ø 150 mm 1140348 Hose for extraction arm, 3 m, Ø 150 mm 1140349 Hose for extraction arm, 4 m, Ø...
Page 76 FR – Notice d´utilisation Franz ösisch 1 Généralités..................- 78 - 1.1 Introduction ..................... - 78 - 1.2 Remarques sur les droits de protection et de propriété intellectuelle ......................- 78 - 1.3 Remarques pour l’exploitant ..............- 78 - 2 Sécurité ..................- 80 - 2.1 Généralités.......................
Page 77 7.2.2 Remplacement du filtre ................. - 101 - 7.3 Dépannage ....................- 104 - 7.4 Mesures d’urgence ..................- 104 - 8 Mise au rebut ................- 106 - 8.1 Plastiques ....................... - 106 - 8.2 Métaux ......................- 106 - 8.3 Éléments filtrants ..................- 106 - 9 Pièce jointe .................
Page 78: Généralités
Le présent mode d’emploi doit être traité de manière confidentielle. Il doit uniquement être accessible aux personnes autorisées. Il ne doit pas être remis à des tiers sans l’autorisation écrite de KEMPER GmbH, ci-après dénommé fabricant. L’ensemble de la documentation est protégé par la loi relative aux droits d’auteur.
Page 79 les informations relatives à l’obligation de surveillance et de rapport relatives aux particularités fonctionnelles y compris, par exemple concernant l’organisation du travail, les procédures et le personnel mandaté. Outre le mode d’emploi et les réglementations légales de prévention des accidents en vigueur dans le pays d’utilisation et sur le site d’utilisation, il convient également de prendre en compte les règles techniques reconnues relatives au travail sécurisé...
Page 80: Sécurité
2 Sécurité 2.1 Généralités Ce produit a été élaboré et conçu selon l’état actuel de la technique et des règles de sécurité technique reconnues. Le fonctionnement du produit peut engendrer des dangers techniques pour l’opérateur ou des dommages sur le produit et d’autres biens matériels, si le produit : •...
Page 81: Marquages / Panneaux À Installer Par L'exploitant
secondaire. 2.3 Marquages / panneaux à installer par l’exploitant Le cas échéant, il incombe à l’exploitant d’apposer des marquages et panneaux supplémentaires sur le produit et dans son environnement. Ces marquages et panneaux peuvent par ex. se référer à la directive de port obligatoire de l’équipement de protection individuelle.
Page 82: Consignes De Sécurité Pour L'entretien Et Le Dépannage
Si le produit présente des modifications entravant la sécurité, immédiatement interrompre l’opération, sécuriser la zone et avertir l’incident au service / à la personne compétente ! Seul le personnel fiable et formé est autorisé à travailler avec et sur le produit.
Page 83 AVERTISSEMENT Danger pour la santé émanant des particules de fumées de soudage ! Le contact de la peau avec des fumées de découpe etc. peut provoquer des irritations cutanées chez les personnes sensibles ! Seul un personnel spécialisé formé et habilité est autorisé à effectuer les travaux de réparation et de maintenance et ceci, en respectant les consignes de sécurité...
Page 84 AVERTISSEMENT Choc électrique en l’absence de mise à la terre ! En l’absence de borne pour conducteur de protection ou si celle-ci n’est pas conforme, de hautes tensions peuvent traverser les pièces ou parties du boîtier ouvertes et provoquer des blessures graves, voire mortelles en cas de contact.
Page 85: Données Produit
3 Données produit 3.1 Description du fonctionnement Le produit est un appareil compact à filtre mécanique à l’aide duquel les fumées de soudage générées lors du soudage sont aspirées à la source et séparées avec un degré de séparation supérieur à 99 %. L’air aspiré...
Page 86: Caractéristique Distinctive - Certifié W3/Ifa
3.2 Caractéristique distinctive – Certifié W3/IFA Le produit est fabriqué en deux versions : • Exécution – non certifiée IFA • Exécution – certifiée IFA À ce propos, voir chapitre Caractéristiques techniques : classe de fumée de soudage et norme d’essai IFA. La version standard du produit est certifiée IFA.
Page 87 REMARQUE REMARQUE Pendant le soudage d’aciers alliés ou fortement alliés avec des métaux d’apport contenant plus de 5 % de chrome / nickel, des substances CMR (cancérogènes, mutagènes et reprotoxiques) cancérigènes sont dégagées. Conformément à la réglementation officielle, seuls les produits testés et homologués à...
Page 88: Exigences Générales Selon La Norme Din En Iso 21904
3.4 Exigences générales selon la norme DIN EN ISO 21904 REMARQUE Raccordement de systèmes de tuyauterie, de bras d’aspiration et de tuyaux. Les systèmes de tuyauterie, les bras d’aspiration et les tuyaux raccordés au produit peuvent provoquer une chute de pression et doivent être pris en compte par le concepteur ou l’utilisateur de l’installation.
Page 89: Marquages Et Panneaux Sur Le Produit
• contient des liquides et une contamination consécutive du flux d’air avec des vapeurs d’aérosol ou des vapeurs oléagineuses ; • contient des poussières facilement inflammables, combustibles et / ou des substances, qui peuvent former des atmosphères ou mélanges explosifs ; •...
Page 90 AVERTISSEMENT Risque de lésions graves des organes et des voies respiratoires – Porter une protection respiratoire de la classe FFP2 ou d’une classe supérieure. Le contact cutané avec la fumée de soudage etc. peut générer des irritations chez des personnes sensibles - porter une tenue de protection. Avant de commencer les travaux de soudage, s’assurer que le produit est correctement positionné/réglé, que les éléments filtrants sont complets, qu’ils ne sont pas endommagés et que le produit est en fonctionnement !
Page 91: Transport Et Stockage
4 Transport et stockage 4.1 Transport DANGER Risque d’écrasements mortels pendant le chargement et le transport du produit ! Le cas échéant, un levage et un transport incorrects du produit peuvent provoquer un basculement et une chute de la palette avec le produit ! •...
Page 92: Montage
5 Montage REMARQUE L’exploitant du produit ne doit confier le montage en propre régie du produit qu’aux personnes familiarisées avec cette tâche. Deux collaborateurs sont requis pour le montage du produit. Il convient de veiller à ce que la ligne de retour du courant de soudage, entre la pièce et la machine à...
Page 93: Désignation
Pos. Désignation Quantité Hotte d’aspiration Bras d’aspiration + Structure porteuse Poignée de maintien Élément filtrant Élément de commande Roulette de guidage avec frein Roue arrière Tabl. 25 : montage 1. Retirer le matériel d’emballage ainsi que les colliers de fixation du produit.
Page 94: Utilisation
6 Utilisation Toute personne en charge de l’utilisation, de la maintenance et de la réparation du produit doit avoir lu et compris le présent mode d’emploi ainsi que les modes d’emploi d’éventuels produits rapportés et accessoires. 6.1 Qualification du personnel de service Pour opérer le produit de manière autonome, l’exploitant n’est autorisé...
Page 95 Pos. Désignation Remarque Interrupteur marche / arrêt Témoin de signalisation Orifice de montage pour prise de raccordement de démarrage-arrêt (équipement en option) (obturé par un bouchon borgne) Orifice de mesure de pression (strictement réservé au personnel de service) Avertisseur sonore Pressostat (obturé...
Page 96: Positionnement De La Hotte D'aspiration
REMARQU • Avertisseur sonore (pos. 5) Une aspiration fiable des fumées de soudage est uniquement possible avec une puissance d’aspiration suffisante. Plus les filtres sont colmatés avec de la poussière, plus leur résistance au flux d’air augmente et plus la puissance d’aspiration diminue. En cas de sous-dépassement d’une valeur minimale, l’avertisseur sonore retentit.
Page 97: Mise En Service
Fig. 18 : positionnement de la hotte d’aspiration • Positionnez le bras d’aspiration en veillant à ce que la hotte d’aspiration inclinée se trouve env. 25 cm au-dessus de la soudure. • La hotte d’aspiration doit être positionnée de manière à pouvoir aspirer les fumées de soudage en toute sécurité...
Page 98 1. Raccorder le câble de raccordement au réseau électrique du produit au réseau électrique du client. 2. Enclencher le produit en actionnant l’interrupteur qui comporte les caractères « 0 » et « I ». 3. Le ventilateur démarre et le témoin de signalisation vert de l’interrupteur de l’appareil signalise le fonctionnement sans anomalie.
Page 99: Réparation
7 Réparation Les prescriptions décrites dans ce chapitre doivent être considérées comme des exigences minimales. En fonction des conditions de service, des directives complémentaires peuvent s’avérer nécessaire afin de conserver le produit dans un état optimal. Les travaux de maintenance et de réparations décrits dans ce chapitre sont strictement réservés au personnel de l’exploitant formé...
Page 100: Remplacement Du Filtre - Consignes De Sécurité
Exception faite d’un éventuel remplacement des filtres, le produit ne nécessite aucun entretien. Observer les avertissements spécifiques à l’entretien et au dépannage dans le chapitre « Sécurité ». 7.2.1 Remplacement du filtre – Consignes de sécurité La durée de vie des éléments filtrants dépend de la nature et de la quantité des particules séparées.
Page 101: Remplacement Du Filtre
REMARQUE Produits avec homologation IFA conformément aux exigences de la classe de séparation des fumées de soudage Certifié W3/IFA. (voir chapitre Caractéristiques techniques) L’homologation IFA expire dans les cas suivants : • Le produit n’est pas utilisé conformément aux prescriptions d’usage qui lui ont été...
Page 102 Fig. 19 : remplacement du filtre – retrait de l’élément filtrant Pos. Désignation Pos. Désignation Élément filtrant Capuchon de fermeture Bague d’étanchéité Cadre de fixation Tabl. 27 : remplacement du filtre – retrait de l’élément filtrant Remplacement de l’élément filtrant : 1.
Page 103 Fig. 20 : remplacement du filtre – mise en place de l’élément filtrant Pos. Désignation Pos. Désignation Élément filtrant Cadre de fixation Bague d’étanchéité Surface d’étanchéité Tabl. 28 : remplacement du filtre – mise en place de l’élément filtrant 6. Nettoyer la surface d’étanchéité (pos. 5) sur le produit à l’aide d’un chiffon humide.
Page 104: Dépannage
7.3 Dépannage Anomalie Cause Remarque Toutes les particules Trop grande distance Rapprocher la hotte d’aspiration de poussière ne sont entre la hotte pas aspirées d’aspiration et la soudure Orifice de soufflage de Ne pas obstruer l’orifice de l’air purifié recouvert soufflage de l’air purifié...
Page 105 1. Si possible, débrancher le produit de l’alimentation électrique en débranchant la fiche de secteur. 2. Si disponible, couper l’alimentation en air comprimé. 3. Éteindre le foyer de l’incendie à l’aide d’un extincteur à poudre disponible dans le commerce. 4. Le cas échéant, informer les pompiers compétents. AVERTISSEMENT Ne pas ouvrir les produits équipés d’une porte de maintenance.
Page 106: Mise Au Rebut
8 Mise au rebut AVERTISSEMENT Le contact de la peau avec des fumées de soudage, etc. peut provoquer des irritations cutanées chez les personnes sensibles ! Les travaux de démontage sur le produit sont strictement réservés au personnel spécialisé dûment formé et autorisé en respectant les consignes de sécurité...
Page 107: Pièce Jointe
9 Pièce jointe 9.1 Déclaration de conformité CE Désignation : Appareil à filtre mécanique Série : SmartFil Type : 64650 (le cas échéant, référence divergente si autre variante du produit) ID machine : Voir plaque signalétique au début du présent mode d’emploi Le produit a été...
Page 108: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 109: Caractéristiques Techniques
9.3 caractéristiques techniques Désignation Type Filtre 64650 Niveaux de filtration Technique de filtration Filtre jetable Méthode de décolmatage Surface filtrante [m²] Nombre d’éléments filtrants Surface filtrante totale [m²] Type de filtre Safe Change Filter (SCF) Matériau filtrant Non-tissé en polyester Degré...
Page 110: Fiche Dimensionnelle
9.4 fiche dimensionnelle Fig. 21 : fiche dimensionnelle Symbole Dimensions Symbole Dimensions 1 169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tabl. 31 : tableau dimensionnel – bras d’aspiration 150 mm Symbole Dimensions Symbole Dimensions...
Page 111: Pièces De Rechange Et Accessoires
9.5 pièces de rechange et accessoires N° Désignation Référence courant Hotte d’aspiration Ø 150 mm 7910300 Hotte d’aspiration avec lampes à LED et 79103040 interrupteur Tuyau pour bras d’aspiration 2 m, Ø 1140348 150 mm Tuyau pour bras d’aspiration 3 m, Ø 1140349 150 mm Tuyau pour bras d’aspiration 4 m, Ø...
Page 112 NL – Handleiding Niederlä ndisch 1 Algemeen ..................- 114 - 1.1 Inleiding ......................- 114 - 1.2 Richtlijnen over copyright en auteursrechten........- 114 - 1.3 Richtlijnen voor de operator ..............- 114 - 2 Veiligheid ..................- 116 - 2.1 Algemeen ......................
Page 113 7.3 Problemen oplossen ..................- 140 - 7.4 Noodprocedures ..................- 140 - 8 Verwijdering ................- 142 - 8.1 Kunstoffen ...................... - 142 - 8.2 Metalen ......................- 142 - 8.3 Filterelementen ................... - 142 - 9 Bijlage ..................- 143 - 9.1 EG-conformiteitsverklaring ..............
Page 114: Algemeen
1.2 Richtlijnen over copyright en auteursrechten Deze gebruiksaanwijzing moet als vertrouwelijk behandeld worden. Het mag alleen voor bevoegde personen toegankelijk gemaakt worden. Het mag aan derden uitsluitend met schriftelijke toestemming van KEMPER GmbH overgedragen worden. Alle documenten zijn auteursrechtelijk beschermd. Het is niet toegestaan de documenten (gedeeltelijk) over te dragen en te dupliceren of de inhoud ervan te gebruiken en te communiceren.
Page 115 operationele bijzonderheden, zoals de arbeidsorganisatie, werkprocessen en het ingezette personeel. Naast de gebruiksaanwijzing en de in het land en plaats van het gebruik van de machine geldende regelgeving voor de ongevallenpreventie moeten ook de erkende technische regels voor veilig en vakkundig omgaan in acht genomen worden. De exploitant mag geen modificaties, toevoegingen of omzettingen aan het product uitvoeren zonder dat de fabrikant daar zijn goedkeuring voor heeft gegeven, aangezien dat de veiligheid kan beïnvloeden! De te...
Page 116: Veiligheid
2 Veiligheid 2.1 Algemeen Het product is ontwikkeld en gebouwd volgens de laatste stand der techniek en conform de erkende veiligheidsregels. Het gebruik van het product kan tot technische risico's voor de gebruiker of schade aan het product of aan andere eigendommen leiden, als het: •...
Page 117: Door D Exploitant Aan Te Brengen Markeringen / Bordjes
2.3 Door d exploitant aan te brengen markeringen / bordjes De exploitant is verplicht om, indien nodig, extra markeringen en bordjes op het product en in zijn directe omgeving aan te brengen. Dergelijke markeringen en bordjes kunnen bijvoorbeeld verwijzen naar het verplicht dragen van persoonlijke beschermingsmiddelen.
Page 118: Veiligheidsinstructies Voor Onderhoud/ Probleemoplossing
het gebruik ervan onmiddellijk te stoppen en te beveiligen en dit aan de verantwoordelijke afdeling/persoon te melden! Werkzaamheden aan het product mogen alleen worden uitgevoerd door betrouwbaar, opgeleid personeel. Let op de wettelijk toegelaten minimumleeftijd! Personeel dat moet worden opgeleid, ingewerkt, geïnstrueerd of dat stage volgt, mag alleen onder constant toezicht van een ervaren persoon aan of met het product werken! 2.5 Veiligheidsinstructies voor onderhoud/...
Page 119 WAARSCHUWING Gezondheidsgevaar door lasrookdeeltjes! Huidcontact met snijdrook enz. kan bij gevoelige personen huidirritatie veroorzaken! Reparatie- en onderhoudswerkzaamheden aan het product mogen alleen worden uitgevoerd door getraind en geautoriseerd vakpersoneel. Daarbij dienen de veiligheidsinstructies en de geldende voorschriften inzake ongevallenpreventie in acht te worden genomen! Ernstig lichamelijk letsel in de ademhalingsorganen en de luchtwegen is mogelijk! Gebruik om contact en inademen van stofdeeltjes te voorkomen...
Page 120 WAARSCHUWING Gevaar voor elektrische schok bij ontbrekende aarding! In geval van een ontbrekende of onjuist uitgevoerde aarding (aansluiten van de PE-geleider) van apparatuur, kunnen op blootgestelde onderdelen of behuizingsdelen hoge spanningen aanwezig zijn die bij aanraking kunnen leiden tot ernstig of dodelijk letsel. WAARSCHUWING Gevaar voor elektrische schok bij aansluiting van een ongeschikte stroomvoorziening!
Page 121: Productinformatie
3 Productinformatie 3.1 Functiebeschrijving Het product is een compacte lasrookfilterinstallatie die ervoor zorgt dat de rook die bij het snijden geproduceerd wordt, afgezogen wordt op de plaats van oorsprong en met een filtratie-efficiëntie van meer dan 99% gefilterd wordt. De afgezogen lucht wordt in een 2-traps filtratieproces gereinigd en dan in de werkruimte teruggeblazen.
Page 122: Onderscheidend Kenmerk - W3/Ifa-Getest
3.2 Onderscheidend kenmerk – W3/IFA-getest Dit product wordt in twee versies vervaardigd: • Uitvoering – niet IFA-getest • Uitvoering – IFA-getest Zie ook hoofdstuk “Technische gegevens”: Lasrookklasse en IFA-testnorm. De standaarduitvoering van het product is IFA-getest. Dit betekent dat het product voldoet aan de eisen van lasrookafscheidingsklasse en getest is conform W3/IFA.
Page 123 INFORMATIE INFORMATIE Bij het lassen van gelegeerd of hooggelegeerd staal met lasadditieven met meer dan 5 % chroom/nikkel komen kankerverwekkende CMR- stoffen (carcinogeen, mutageen, reprotoxisch) vrij. Overeenkomstig de officiële voorschriften mogen in Duitsland alleen geteste en goedgekeurde producten worden gebruikt voor het afzuigen van deze voor de gezondheid gevaarlijke rookdeeltjes in het zogenaamde recirculatieproces.
Page 124: Algemene Eisen Conform Din En Iso 21904
3.4 Algemene eisen conform DIN EN ISO 21904 INFORMATIE Aansluiting van leidingsystemen, afzuigarmen en slangen. Leidingsystemen, afzuigarmen en slangen die op het product zijn aangesloten, kunnen tot drukverlaging leiden en moeten door de systeemplanner of gebruiker in aanmerking worden genomen. De aangesloten componenten moeten geschikt zijn voor het product en de vereiste minimale volumestroom (afzuigvermogen) garanderen.
Page 125: Markeringen En Bordjes Op Het Product
• met licht ontvlambare, brandbare stoffen en/of met stoffen is belast, die explosieve mengsels of atmosferen kunnen vormen; • wordt gemengd met ander agressieve of schurende stoffen die het product en de gebruikte filterelementen beschadigen; • organische, toxische stoffen/bestanddelen bevat die vrijkomen bij het scheiden van het materiaal.
Page 126 WAARSCHUWING Ernstige schade aan de luchtwegen en het ademhalingssysteem mogelijk - Draag ademhalingsbescherming van FFP2-klasse of hogere kwaliteit. Huidcontact met lasrook enz. kan bij gevoelige personen huidirritatie veroorzaken – draag beschermende kledij. Zorg er voor aanvang van de laswerkzaamheden voor dat het product juist is ingesteld, de filterelementen compleet en onbeschadigd zijn en dat het apparaat in werking is! Het product is alleen volledig functioneel als het is ingeschakeld.
Page 127: Transport En Opslag
4 Transport en opslag 4.1 Transport GEVAAR Levensbedreigende verdrukkingen mogelijk bij het laden en transporteren van het product! Door verkeerd tillen en transporteren kan de aanwezige pallet met het product erop kantelen en vallen! • Begeef u nooit onder hangende lasten! •...
Page 128: Montage
5 Montage INFORMATIE De exploitant van het product mag de zelfstandige montage van de installatie alleen opdragen aan personen die met deze taak vertrouwd zijn. Er zijn twee mensen nodig om het product te monteren. Er dient op gelet te worden dat de lasstroomretourleiding tussen het werkstuk en de lastoestel een lage weerstand heeft en verbindingen tussen het werkstuk en product vermeden worden, zodat de lasstroom eventueel niet via de beschermingskabel van het product naar met het...
Page 129 Pos. Benaming Hoeveelheid Afzuigkap Afzuigarm+ ondersteuend frame Handgreep Filterelement Bedieningselement Zwenkwiel met rem Achterwiel Tab. 36: Montage 1. Verwijder het verpakkingsmateriaal en de spanbanden van het product. 2. Bevestig de handgrepen (pos. 3) aan het product met de meegeleverde schroeven. 1502818-03 - 129 -...
Page 130: Gebruik
6 Gebruik Elke persoon die betrokken is bij het gebruik, het onderhoud en de reparatie van het product moet deze handleiding en de instructies voor eventuele hulpstukken en accessoires hebben gelezen en begrepen. 6.1 Kwalificatie van de operators De exploitant van het product mag alleen personen die vertrouwd zijn met deze taak, het product zelfstandig laten gebruiken.
Page 131 Pos. Benaming Informatie Aan-/uitschakelaar Signaallamp Installatieopening voor start-stop-aansluitblok (optionele uitrusting) (gesloten met blinddoppen) Drukmeetopening (alleen bestemd voor servicepersoneel) Signaalhoorn Drukschakelaar (gesloten met blinddop) (alleen voor servicetechnici) Tab. 37: Bedieningselementen • I/0 Schakelaar (pos. 1) Door op de schakelaar te drukken, wordt het product in- en uitgeschakeld.
Page 132: Positionering Van De Afzuigkap
INFORMAT • Signaalhoorn (Pos. 5) Een betrouwbare detectie van lasrook is alleen mogelijk met voldoende afzuigcapaciteit. Met toenemende stofbelasting van de filter stijgt de stromingsweerstand en vermindert het zuigvermogen van het product. Zodra deze beneden een ondergrens komt, weerklinkt de signaalclaxon. Nu is het nodig de filter te vervangen.
Page 133: Inbedrijfstelling
Afb. 25: Positionering van de afzuigkap • Positioneer de afzuigarm zo dat de afzuigkap ong. 25 cm schuin boven de lasplaat ligt. • De afzuigkap moet zo geplaatst worden dat deze de lasrook veilig opvangt, rekening houdend met de thermisch veroorzaakte lasrookbeweging en de afzuigreikwijdte.
Page 134 2. Schakel nu het product in door op het display op "0" en "I" te drukken. 3. De ventilator start en het groene signaallampje van de apparaatschakelaar duidt aan dat het product naar behoren werkt. In geval van een storing, zie hoofdstuk “Probleemoplossing”. 1502818-03 - 134 -...
Page 135: Onderhoud
7 Onderhoud De aanwijzingen, beschreven in dit hoofdstuk, moeten als minimale eisen beschouwd worden. Afhankelijk van de bedrijfsomstandigheden kunnen er verdere instructies nodig zijn om het product in optimale staat te houden. De in dit hoofdstuk beschreven onderhouds- en reparatiewerkzaamheden mogen alleen door speciaal opgeleid reparatiepersoneel van de exploitant uitgevoerd worden.
Page 136: Filtervervanging - Veiligheidsinstructies
Behalve dat indien nodig een filtervervanging moet worden uitgevoerd, werkt het product onderhoudsvrij. Neem de waarschuwingen voor onderhoud en probleemoplossing in het hoofdstuk "Veiligheid" in acht. 7.2.1 Filtervervanging – veiligheidsinstructies De levensduur van de filterelementen hangt af van het type en hoeveelheid van de afgescheiden deeltjes.
Page 137: Vervanging Van De Filter
INFORMATIE Producten met IFA-goedkeuring zijn W3/IFA-getest conform de eisen van lasrookscheidingsklasse. (zie hoofdstuk ”Technische gegevens”) De IFA-goedkeuring vervalt in de volgende gevallen: • Oneigenlijk gebruik en constructiewijzigingen aan het product. • Bij gebruik van niet-originele reserveonderdelen volgens de reserveonderdelenlijst. INFORMATIE Raadpleeg daartoe de volgende stappen in de hoofdstukken "Montage"...
Page 138 Afb. 26: Filter vervanging - filterelement verwijderen Pos. Benaming Pos. Benaming Filterelement Afsluitdop Afdichtingsring Opnameframe Tab. 38: Filter vervanging - filterelement verwijderen Vervanging van het filterelement: 1. Schakel het product uit met de apparaatknop. 2. Voorkom onbedoeld inschakelen van het product door de stekker uit het stopcontact te trekken.
Page 139 Afb. 27: Filter vervanging - filterelement verwijderen Pos. Benaming Pos. Benaming Filterelement Opnameframe Afdichtingsring Afdichtingsoppervlak Tab. 39: Filter vervanging - filterelement verwijderen 6. Reinig het afdichtingsoppervlak (pos. 5) van het product met een vochtige doek. 7. Schuif het nieuwe filterelement in omgekeerde volgorde in de houder (pos.
Page 140: Problemen Oplossen
7.3 Problemen oplossen Probleem Oorzaak Informatie Niet alle De afstand van de De afzuigkap dichterbij stofdeeltjes afzuigkap tot de lasplaats is plaatsen worden te groot verwijderd Uitlaat voor schone lucht is De uitlaat voor schone verstopt lucht vrij houden Het zuigvermogen is De smoorklep in de signaalclaxon onvoldoende, de...
Page 141 1. Koppel het product, indien mogelijk, los van de stroomtoevoer door de stekker uit het stopcontact te trekken. 2. Schakel de persluchttoevoer, indien beschikbaar, uit. 3. Bestrijd het vuur met een in de handel verkrijgbare poederblusser. 4. Verwittig de plaatselijke brandweer indien nodig. WAARSCHUWING Producten met onderhoudsdeur niet openen.
Page 142: Verwijdering
8 Verwijdering WAARSCHUWING Huidcontact met snijdrook enz. kan bij gevoelige personen huidirritatie veroorzaken! Alleen daarvoor opgeleid en geautoriseerd vakpersoneel mag het product in overeenstemming met de veiligheidsinstructies en de geldende voorschriften inzake ongevallenpreventie demonteren! Ernstig lichamelijk letsel in de ademhalingsorganen en de luchtwegen is mogelijk! Gebruik om contact en inademen van stofdeeltjes te voorkomen beschermende kleding, handschoenen en een ademhalingsapparaat!
Page 143: Bijlage
9 Bijlage 9.1 EG-conformiteitsverklaring Etikettering: Lasrookfilter-inrichting Serie: SmartFil Type: 64650 (eventueel andere artikelnummers bij andere productvarianten) Machine-ID: Zie typeplaatje in het voorste deel van deze bedrijfshandleiding Het product is ontworpen, geconstrueerd en gefabriceerd in overeenstemming met EU-richtlijnen 2006/42/EG Machinerichtlijn Het product komt overeen met de bepalingen van 2014/30/EU –...
Page 144: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 145: Technische Gegevens
9.3 Technische gegevens Benaming Type Filter 64650 Filtratiegraden Filtertechniek Eénwegfilter Reinigingsprocedure Filteroppervlakte [m²] Aantal filterelementen Filteroppervlakte totaal [m²] Filtertype Safe Change Filter (SCF) Filtermateriaal Ongeweven polyesterstof Afscheidingsgraad [≥ %] 99.5 Lasrookclassificatie IFA-testnorm DIN EN ISO 21904-1+2 Filterclassificatie / Stofclassificatie Basisgegevens Afzuigvermogen [m³/u] 1.100 Onderdruk [Pa]...
Page 146 9.4 Maatblad Afb. 28: Maatblad Symbool Afmetingen Symbool Afmetingen 1.169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 42: Maattabel – 150 mm afzuigarm Symbool Afmetingen Symbool Afmetingen 1.169 mm 764 mm 795 mm 180 mm 836 mm...
Page 147: Vervangonderdelen En Toebehoren
9.5 Vervangonderdelen en toebehoren Volgnummer Benaming Art.nr. Afzuigkap Ø 150 mm 7910300 Afzuigkap met LED-lampen en 79103040 schakelaars Slang voor afzuigarm 2 m, Ø 150 mm 1140348 Slang voor afzuigarm 3 m, Ø 150 mm 1140349 Slang voor afzuigarm 4 m, Ø 150 mm 1140350 Filterelement 25 m²...
Page 148 ES – Instrucciones de servicio Spanisch 1 Generalidades ................- 150 - 1.1 Introducción ....................- 150 - 1.2 Indicaciones sobre derechos de autor y propiedad industrial ... - 150 - 1.3 Indicaciones para el usuario ..............- 150 - 2 Seguridad ..................
Page 149 7.2.2 Cambio de filtros ..................- 173 - 7.3 Solución de fallos ..................- 176 - 7.4 Medidas de emergencia ................- 177 - 8 Eliminación ................. - 178 - 8.1 Plásticos ......................- 178 - 8.2 Metales ......................- 178 - 8.3 Elementos de filtrado ................
Page 150: Generalidades
Este manual de instrucciones debe tratarse de manera confidencial. Solo deben tener acceso a él las personas expresamente autorizadas. Solo puede ser cedido a terceros con el consentimiento por escrito de KEMPER GmbH, en lo sucesivo el fabricante. Todos los documentos están protegidos por la ley de derechos de autor. No se permiten la transmisión ni la reproducción de documentos, incluso en...
Page 151 existentes acerca del cumplimiento de las particularidades operativas, por ejemplo, relativas a la organización del trabajo, los procesos de trabajo y el personal empleado. Además de las instrucciones incluidas en este manual de servicio y las normas sobre la prevención de accidentes laborales vigentes en el país donde se usa la máquina, es imprescindible respetar las normas sobre el trabajo seguro y adecuado para este tipo de máquinas.
Page 152: Seguridad
2 Seguridad 2.1 Generalidades El producto ha sido fabricado conforme a los avances tecnológicos y a las reglamentaciones técnicas de seguridad reconocidas. Durante el funcionamiento del producto pueden surgir riesgos técnicos para el operador o se pueden producir daños en el producto y en otros bienes cuando el producto: •...
Page 153: Distintivos / Letreros A Colocar Por El Propietario
2.3 Distintivos / letreros a colocar por el propietario El operador está obligado a colocar distintivos y letreros adicionales en el producto y en su entorno. Tales distintivos y letreros pueden referirse, por ejemplo, a la prescripción de utilizar el equipo de protección personal. 2.4 Indicaciones de seguridad para los operarios Antes de su uso, el usuario del producto de información deberá...
Page 154: Indicaciones De Seguridad Para El Mantenimiento / Solución De Fallos
¡Cuando se realicen cambios relevantes para la seguridad en el producto, ¡se deberá detener y asegurar inmediatamente el proceso de trabajo y avisar del proceso a la persona o el departamento competente! Los trabajos realizados en el producto solo podrán ser ejecutados por personal fiable y debidamente formado.
Page 155 ADVERTENCIA ¡Peligro de daños a la salud por partículas de humos de soldadura! ¡El humo de corte en contacto con la piel puede provocar irritaciones en personas sensibles! ¡Las operaciones de reparación y mantenimiento en el producto solo podrán ser realizadas por personal instruido y autorizado, de acuerdo con las instrucciones de seguridad y las normas vigentes de prevención de accidentes! ¡Los órganos y las vías respiratorias pueden resultar dañados...
Page 156 ADVERTENCIA ¡Descarga eléctrica por falta de puesta a tierra! Si los equipos no disponen de conexión de conductor de protección, o si se ha realizado de forma incorrecta, puede existir tensiones elevadas en las piezas al descubierto o en la carcasa, lo que podría causar lesiones mu graves o incluso la muerte en caso de contacto.
Page 157: Información De Producto
3 Información de producto 3.1 Descripción del funcionamiento El producto es un aparato compacto de filtrado de humo (polvo) de soldadura, para aspirar en el entorno del lugar de trabajo los humos, que se generan durante los trabajos de soldadura, con un grado de extracción de más del 99 %.
Page 158: Característica Diferencial- Con Certificación W3/Ifa
3.2 Característica diferencial- con certificación W3/IFA El producto se realiza en dos versiones: • Versión - sin aprobación IFA • Versión - con aprobación IFA Véase al respecto el capítulo datos técnicos: Clase humos de soldadura y norma de certificación IFA. La versión estándar del producto se somete a las pruebas IFA.
Page 159 INDICACION INDICACION Al soldar aceros de aleación o de alta aleación con aditivos de soldadura superiores al 5% de cromo/níquel, se liberan sustancias CMR cancerígenas (en. Carcinógenos, mutagénicos, reprotóxicos). Conforme a la normativa oficial, en Alemania sólo pueden utilizarse productos certificados y homologados para la extracción de estas partículas de humo peligrosas para la salud en el denominado proceso de recirculación de aire.
Page 160: Requisitos Generales Según Din En Iso 21904
3.4 Requisitos generales según DIN EN ISO 21904 INDICACION Conexión del sistema de tuberías, brazos de aspiración y mangueras. El planificador de la instalación o bien usuario, debe tener en cuenta la caída de presión que se pueden producir en el sistema de tuberías, brazos de aspiración y mangueras conectadas al producto.
Page 161: Distintivos Y Letreros Colocados En El Producto
• cuando está mezclado con otros polvos agresivos o abrasivos que pueden dañar el producto y los cartuchos de filtro instalados; • contenga sustancias o partículas orgánicas y tóxicas las cuales se desprendan en la separación de materiales. 2. Ubicaciones al aire libre, en los que el producto está expuesto a los agentes atmosféricos, debido a que el producto solo se puede utilizar en edificios cerrados.
Page 162 ADVERTENCIA Se pueden ocasionar daños graves en el aparato respiratorio y en las vías respiratorias: utilizar la protección de la respiración Clase FFP2 o una de mayor calidad. El contacto de la piel con el humo de soldadura, etc. puede ocasionar irritaciones en personas sensibles –...
Page 163: Transporte Y Almacenamiento
4 Transporte y almacenamiento 4.1 Transporte PELIGRO ¡Posibilidad de que se produzcan golpes mortales durante la carga y el transporte del producto! ¡Una elevación o transporte incorrecto podrá provocar en su caso la inclinación y caída del palé existente con el producto! •...
Page 164: Montaje
5 Montaje INDICACION El usuario del producto solo debe encomendar el montaje independiente del aparato a personas que estén habituadas a este tipo de trabajos. Para montar el producto se requieren dos empleados. Habrá que tener en cuenta que el conducto de corriente de soldadura de retorno entre la pieza y la máquina de soldar tenga una resistencia mínima, así...
Page 165 Pos. Denominación Cantidad Campana de aspiración Brazo de aspiración + bastidor portante Elemento filtrante Elemento de mando Rodillo guía con freno Rueda trasera Tab. 47: Montaje 1. Retirar el material de embalaje y las cintas tensoras del producto. 2. Sujetar las asas (pos. 3) en el producto mediante los tornillos adjuntos. 1502818-03 - 165 -...
Page 166: Uso
6 Uso Toda persona encargada del uso, mantenimiento y la reparación del producto deberá haber leído y entendido perfectamente este manual de servicio y los manuales de cualquier producto de montaje o accesorio. 6.1 Cualificación de los operarios La empresa operadora del producto solo podrá encargar el uso del mismo al personal especializado en dicha tarea.
Page 167 Pos. Denominación Indicación Interruptor conexión/desconexión Indicador luminoso Abertura de montaje para el casquillo de conexión arranque-parada (equipamiento opcional) (cerrado con tapón ciego) Abertura de medición de la presión (solo para el empleado de servicio) Bocina de señalización Pulsador (cerrado con tapón ciego) (solo para empleados del servicio) Tab.
Page 168: Posicionamiento De La Campana De Aspiración
INDICACIO • Bocina de señalización (pos. 5) Una eliminación segura de los humos de soldadura solo es posible con una potencia de aspiración suficiente. Con una fuerte carga de polvo en los filtros crece su resistencia al caudal y su potencia de aspiración decrece.
Page 169: Puesta En Marcha
Fig. 32: Posicionamiento de la campana de aspiración • Posicione el brazo de aspiración de tal manera que la campana de aspiración se encuentre aprox. unos 25 cm. en oblicuo por encima de la zona de soldadura. • La campana de aspiración se debe posicionar de manera que logre aspirar de forma segura los humos de soldadura teniendo en cuenta el movimiento del humo condicionado térmicamente y el alcance de la potencia de aspiración.
Page 170 1. Conectar el cable de conexión de la red eléctrica del producto con la red eléctrica del cliente. 2. Conecte el producto mediante el botón marcado con los símbolos "0" e "I". 3. El ventilador arranca y el piloto verde de señalización del interruptor del equipo señaliza el funcionamiento sin fallos.
Page 171: Mantenimiento
7 Mantenimiento Las instrucciones indicadas en este capítulo son recomendaciones mínimas. Dependiendo de las condiciones de funcionamiento, pueden ser necesarias otras instrucciones adicionales para mantener el producto en condiciones óptimas. Los trabajos de mantenimiento y reparación descritos en este capítulo solo pueden ser llevados a cabo por personal de reparación del usuario especialmente formado para ello.
Page 172: Mantenimiento
7.2 Mantenimiento Al buen funcionamiento del producto contribuye la realización de inspecciones regulares y de operaciones de mantenimiento, que deberán realizarse como mínimo una vez al mes. Exceptuando de que en caso necesario se ha de realizar el cambio de filtro necesario, el producto está...
Page 173: Cambio De Filtros
ADVERTENCIA No está permitida la limpieza de los cartuchos de filtro. De este modo se daña inevitablemente el elemento filtrante, en cuyo caso no cumple ya su función, y las sustancias peligrosas alcanzarán el aire de respiración. En los trabajos que se describen a continuación se deberá prestar especial atención al filtro principal.
Page 174 Fig. 33: Cambio del filtro - Extraer el elemento filtrante Pos. Denominación Pos. Denominación Elemento filtrante Tapa de cierre Junta tórica Bastidor de alojamiento Tab. 49: Cambio del filtro - Extraer el elemento filtrante Cambio del elemento filtrante: 1. Apague el producto con el interruptor principal. 2.
Page 175 Fig. 34: Cambio del filtro - Insertar el elemento filtrante Pos. Denominación Pos. Denominación Elemento filtrante Bastidor de alojamiento Junta tórica Superficie de sellado Tab. 50: Cambio del filtro - Insertar el elemento filtrante 6. Limpiar la superficie de sellado (pos. 5) en el producto con un paño húmedo.
Page 176: Solución De Fallos
7.3 Solución de fallos Fallo Causa Indicación No se aspiran Mucha distancia a la Acercar la campana de todas las campana de aspiración aspiración partículas de Salida de aire limpio tapada Liberar la salida de aire polvo limpio La señal Potencia de aspiración Abrir totalmente la tapa de acústica suena,...
Page 177: Medidas De Emergencia
7.4 Medidas de emergencia En caso de incendio o bien dado el caso los elementos de aspiración, deberá seguir los pasos siguientes: 1. Desconectar el producto extrayendo la clavija de red del suministro eléctrico de la fuente de alimentación. 2. Si está disponible, cortar el suministro de aire comprimido. 3.
Page 178: Eliminación
8 Eliminación ADVERTENCIA ¡El humo de soldadura en contacto con la piel puede provocar irritaciones en personas sensibles! ¡Las operaciones de desmontaje en el producto solo podrán ser realizadas por personal instruido y autorizado, de acuerdo con las instrucciones de seguridad y las normas vigentes de prevención de accidentes! ¡Los órganos y las vías respiratorias pueden resultar dañados gravemente!
Page 179: Anexo
9 Anexo 9.1 Declaración de conformidad CE Denominación: Aparato de filtrado de los humos de soldadura Serie: SmartFil Tipo: 64650 (En su caso números de artículos diferentes para otras variantes de producto) ID de máquinas: Véase la placa de características situada en la parte delantera de...
Page 180: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 181: Datos Técnicos
9.3 Datos técnicos Denominación Tipo Filtro 64650 Niveles de filtración Método de filtración Filtro desechable Procedimiento de limpieza Superficie del filtro [m²] Número de cartuchos de filtro Superficie del filtro total [m²] Tipo de filtro Filtro Safe Change (SCF) Material del filtro Membrana de poliéster Grado de filtración [≥...
Page 182: Hoja De Medidas
9.4 Hoja de medidas Fig. 35: Hoja de medidas Símbolo Medidas Símbolo Medidas 1.169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 53: Tabla de dimensiones – 150 mm brazo de aspiración Símbolo Medidas Símbolo...
Page 183: Piezas De Repuesto Y Accesorios
9.5 Piezas de repuesto y accesorios Nº Denominación Nº Art. orden. Campana de aspiración Ø 150 mm 7910300 Campana de aspiración con lámparas 79103040 LED e interruptor Manguera para brazo de aspiración 2 m, 1140348 Ø 150 mm Manguera para brazo de aspiración 3 m, 1140349 Ø...
Page 184 PT – Manual de operação Portugiesisch 1 Aspetos gerais ................- 186 - 1.1 Introdução ....................... - 186 - 1.2 Indicações sobre os direitos autorais e direitos de propriedade industrial ........................- 186 - 1.3 Indicações para a entidade operadora ..........- 186 - 2 Segurança ...................
Page 185 7.2.2 Substituição do filtro ................- 209 - 7.3 Eliminação de falhas .................. - 212 - 7.4 Ações de emergência ................- 213 - 8 Eliminação .................. - 214 - 8.1 Plásticos ......................- 214 - 8.2 Metais ......................- 214 - 8.3 Elementos de filtro ..................
Page 186: Aspetos Gerais
Este manual de instruções tem de ser tratado de forma confidencial. Ele deve ser acessível apenas a pessoas autorizadas. Ele só pode ser entregue a terceiros com autorização por escrito da KEMPER GmbH, adiante designada por fabricante. Todos os documentos estão protegidos nos termos da lei relativa aos direitos de autor.
Page 187 incluindo as informações em relação aos deveres de supervisão e de comunicação para a consideração de particularidades operacionais como, por exemplo, em relação à organização do trabalho, sequências de trabalho e pessoal utilizado. Além do manual de instruções e dos regulamentos válidos no país de utilização, bem como no local de utilização, relativamente à...
Page 188: Segurança
2 Segurança 2.1 Generalidades O produto foi construído e desenvolvido segundo a tecnologia atual e as regras técnicas de segurança reconhecidas. Durante a operação do produto podem surgir perigos técnicos para o operador ou danos no produto, bem como de outros valores materiais, se este: •...
Page 189: Marcações/Placas A Afixar Pela Entidade Exploradora
2.3 Marcações/placas a afixar pela entidade exploradora É da responsabilidade da entidade exploradora afixar, se necessário, outras marcações e placas no produto e no seu ambiente circundante. Tais marcações e placas podem referir-se, por exemplo, ao uso obrigatório de equipamentos de proteção individual. 2.4 Instruções de segurança para o pessoal de operação Antes da utilização, o operador do produto tem de ser instruído, por meio de informação, instrução e formação sobre o manuseamento do produto,...
Page 190: Instruções De Segurança Sobre A Conservação/Eliminação De Avarias
Caso se detetem quaisquer alterações relevantes para a segurança no produto, interromper imediatamente o processo de trabalho e comunicar o processo ao serviço/pessoa responsável! Os trabalhos no produto podem ser executados apenas por pessoal de confiança formado. Observar a idade legal mínima! Pessoal que se encontra em formação, a aprender, a ser instruído ou no âmbito de uma formação geral pode trabalhar no produto apenas sob supervisão de uma pessoa experiente!
Page 191 ATENÇÃO Perigo para a saúde devido a partículas de fumo de soldadura! O contacto da pele com o fumo de corte, etc. pode provocar irritações na pele em pessoas sensíveis! Os trabalhos de reparação e de manutenção no produto podem ser executados apenas por técnicos formados e autorizados, tendo em conta as instruções de segurança e as prescrições de prevenção de acidentes em vigor!
Page 192 Caso os aparelhos não estejam ligados à terra ou essa ligação tenha sido executada incorretamente, existe o risco de ferimentos graves ou de morte em caso de contacto com partes expostas ou a carcaça do aparelho devido à presença de tensões elevadas. ATENÇÃO Choque elétrico em caso de ligação a uma alimentação elétrica inadequada!
Page 193: Dados Do Produto
3 Dados do produto 3.1 Descrição das funções O produto é um aparelho de filtração de fumos de soldadura compacto, que aspira, durante a soldadura, os fumos de soldadura produzidos na proximidade da sua origem, sendo estes eliminados com um nível de eficiência de 99 %.
Page 194: Característica De Distinção - W3/Testado Pelo Ifa
3.2 Característica de distinção - W3/testado pelo IFA O produto é produzido em duas versões: • Versão - não testada pelo IFA • Versão - testada pelo IFA A este respeito, consultar o capítulo "Dados técnicos": Classe de fumos de soldadura e norma de ensaio do IFA.
Page 195 AVISO AVISO Ao soldar aços ligados ou de alta liga com mais de 5% de crómio/níquel de material de adição são libertadas substâncias CMR (em inglês: carcinogenic, mutagenic, reprotoxic) cancerígenas. De acordo com as normas oficiais em vigor na Alemanha, a aspiração destas partículas de fumo prejudiciais para a saúde só...
Page 196: Requisitos Gerais De Acordo Com A Norma Din En Iso 21904
3.4 Requisitos gerais de acordo com a norma DIN EN ISO 21904 AVISO Ligação de tubagens, braços de aspiração e mangueiras. As tubagens, mangueiras e os braços de aspiração ligados ao produto podem causar uma queda de pressão e têm de ser levados em consideração no projeto do sistema ou pelo utilizador.
Page 197: Marcações E Placas No Produto
• líquidos e, por conseguinte, o fluxo de ar esteja contaminado com vapores contendo aerossóis e óleo; • poeiras e/ou substâncias facilmente inflamáveis e combustíveis que podem formar misturas ou atmosferas explosivas; • outras poeiras agressivas ou abrasivas, que possam danificar o produto e os elementos de filtro utilizados;...
Page 198 AVISO Possibilidade de danos graves nos órgãos respiratórios e nas vias respiratórias – Usar proteção respiratória da classe FFP2 ou superior. O contato da pele com os fumos de soldadura, etc. pode provocar irritação na pele em pessoas sensíveis - usar roupa de proteção. Antes do início de trabalhos de soldadura, certifique-se de que o produto está...
Page 199: Transporte E Armazenamento
4 Transporte e armazenamento 4.1 Transporte PERIGO São possíveis esmagamentos com perigo de morte ao carregar e transportar o produto! Se for incorretamente elevada e transportada, a palete eventualmente existente com o produto pode tombar e cair! • Nunca permanecer sob cargas suspensas! •...
Page 200: Montagem
5 Montagem AVISO A entidade exploradora do produto só pode incumbir da montagem autónoma do produto pessoal instruído que esteja familiarizado com esta tarefa. Para a montagem do produto são necessários dois colaboradores. Deve certificar-se de que a via de retorno da corrente de soldadura, entre a peça e a máquina de soldadura, tem baixa resistência e que conexões entre a peça e o produto sejam evitadas para que, eventualmente, a corrente de soldadura não volte para a máquina de soldadura através do...
Page 201 Pos. Designação Quantidade Coifa de aspiração Braço de aspiração + estrutura de suporte Pega de apoio Elemento filtrante Elemento de operação Rolo direcionador com travão Roda traseira Tab. 58: Montagem 1. Remover o material de embalagem, bem como as cintas de aperto do produto.
Page 202: Utilização
6 Utilização Qualquer pessoa que se ocupa da utilização, manutenção e reparação do produto tem de ter lido minuciosamente e compreendido este manual de instruções, bem como as instruções de eventuais produtos complementares e acessórios. 6.1 Qualificação do pessoal de operação A entidade operadora do produto apenas pode incumbir pessoas, com a montagem autónoma do mesmo, que estejam familiarizadas com esta tarefa.
Page 203 Pos. Designação Indicação Interruptor Ligar/Desligar Luz sinalizadora Abertura de montagem para a tomada de ligação Start-Stop (equipamento opcional) (fechado com tampão cego) Abertura para medição de pressão (reservada ao pessoal do serviço de assistência técnica) Buzina de sinalização Interruptor de pressão (fechado com tampão cego) (reservado ao pessoal do serviço de assistência técnica) Tab.
Page 204: Posicionamento Da Coifa De Aspiração
AVISO • Buzina de sinalização (pos. 5) A captação segura dos fumos de soldadura só é possível com uma capacidade de aspiração suficiente. Com carga de pó a aumentar nos filtros a sua resistência de corrente diminui e a potência de aspiração fica reduzida.
Page 205: Colocação Em Funcionamento
Fig. 39: Posicionamento da coifa de aspiração • Posicione o braço de aspiração de modo que a coifa de aspiração fique inclinada e aprox. 25 cm acima do local de soldadura. • A coifa de aspiração deve ser posicionada de modo que, tendo em consideração o movimento do fumo de soldadura causado pela temperatura e o alcance de aspiração, o fumo de soldadura seja captado com segurança.
Page 206 2. Ligar o produto por meio do botão assinalado com "0" e "I". 3. O ventilador arranca e a luz sinalizadora verde do interruptor do aparelho indica o funcionamento sem falhas. Em caso de falha, consultar o capítulo "Eliminação de falhas". 1502818-03 - 206 -...
Page 207: Conservação
7 Conservação As instruções descritas neste capítulo devem ser entendidas como requisitos mínimos. Dependendo das condições de operação, podem ser necessárias mais instruções para manter o produto num estado ideal. Os trabalhos de manutenção e reparação descritos nestes capítulos apenas podem ser executados por pessoal de reparação especialmente treinado pela entidade operadora.
Page 208: Substituição Do Filtro - Indicações De Segurança
Além da substituição do filtro eventualmente necessária, o produto não precisa de manutenção. Respeite os avisos apresentados no capítulo "Segurança" sobre a conservação e eliminação de falhas. 7.2.1 Substituição do filtro - Indicações de segurança A vida útil dos elementos filtrantes é determinada pelo tipo e quantidade de partículas recolhidas.
Page 209: Substituição Do Filtro
AVISO Produtos com aprovação IFA de acordo com os requisitos da classe de eliminação de fumos de soldadura W3/testada pelo IFA. (Ver capítulo "Dados técnicos") A aprovação IFA cessa nos seguintes casos: • Utilização incorreta do produto, bem como em caso de alterações construtivas do produto.
Page 210 Fig. 40: Substituição do filtro - retirar o elemento filtrante Pos. Designação Pos. Designação Elemento filtrante Tampa de fecho Anel de vedação Quadro de fixação Tab. 60: Substituição do filtro - retirar o elemento filtrante Mudança do elemento filtrante: 1. Desligar o produto no botão do aparelho. 2.
Page 211 Fig. 41: Substituição do filtro – colocar o elemento filtrante Pos. Designação Pos. Designação Elemento filtrante Quadro de fixação Anel de vedação Superfície vedante Tab. 61: Substituição do filtro – colocar o elemento filtrante 6. Limpar a superfície vedante (pos. 5) no produto com um pano húmido. 7.
Page 212: Eliminação De Falhas
7.3 Eliminação de falhas Falha Causa Indicação Nem todos as Distância entre a coifa de Aproximar mais a coifa de partículas de pó aspiração e o ponto de aspiração são detetadas soldadura demasiado grande Abertura de descarga de ar Manter livre a abertura de limpo tapada descarga de ar Buzina de...
Page 213: Ações De Emergência
7.4 Ações de emergência Em caso de incêndio do produto ou dos seus eventuais elementos de recolha, têm de ser dados os seguintes passos: 1. Desligar o produto, se possível, removendo a ficha da tomada da alimentação de corrente. 2. Se existente, desligar a alimentação de ar comprimido. 3.
Page 214: Eliminação
8 Eliminação ATENÇÃO O contacto da pele com o fumo de soldadura, etc. pode provocar irritações na pele em pessoas sensíveis! Os trabalhos de desmontagem no produto podem ser executados apenas por técnicos formados e autorizados, tendo em conta as indicações de segurança e as normas de prevenção de acidentes em vigor! Risco de danos graves para a saúde nos órgãos respiratórios e nas vias...
Page 215: Anexo
9 Anexo 9.1 Declaração CE de conformidade Designação: Aparelho de filtragem de fumos de soldadura Série: SmartFil Tipo: 64650 (eventualmente número de artigo divergente noutra variante do produto) ID da máquina: Consulte a placa de características na parte da frente deste manual de instruções...
Page 216: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 217: Dados Técnicos
9.3 Dados técnicos Designação Tipo Filtro 64650 Níveis de filtragem Processo de filtragem Filtro descartável Processo de limpeza Superfície filtrante [m²] Número dos elementos de filtro Superfície filtrante total [m²] Tipo de filtro Safe Change Filter (SCF) Material do filtro Não-tecido de poliéster Eficiência [≥...
Page 218: Folha De Dimensões
9.4 Folha de dimensões Fig. 42: Folha de dimensões Símbolo Dimensões Símbolo Dimensões 1 169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 64: Tabela de dimensões – 150 mm braço de aspiração Símbolo Dimensões Símbolo...
Page 219: Peças Sobresselentes E Acessórios
9.5 Peças sobresselentes e acessórios N.º de Designação Ref.ª ordem Coifa de aspiração Ø 150 mm 7910300 Coifa de aspiração com lâmpadas LED e 79103040 interruptor Tubo flexível para braço de aspiração 2 m, 1140348 Ø 150 mm Tubo flexível para braço de aspiração 3 m, 1140349 Ø...
Page 220 IT – Manuale d´uso Italie nisc h 1 Generale ..................- 222 - 1.1 Introduzione ....................- 222 - 1.2 Note sul diritto d'autore e sui diritti di proprietà intellettuale .. - 222 - 1.3 Indicazioni per l’esercente ..............- 222 - 2 Sicurezza ..................
Page 221 7.2.2 Cambio del filtro ..................- 245 - 7.3 Eliminazione delle anomalie ..............- 248 - 7.4 Misure in caso di emergenza ..............- 248 - 8 Smaltimento ................- 250 - 8.1 materie plastiche ..................- 250 - 8.2 Metalli ......................- 250 - 8.3 Elementi filtranti ..................
Page 222: Generale
Il presente manuale d’uso è soggetto a riservatezza. Deve essere reso accessibile solo alle persone autorizzate. Può essere consegnato a terzi solo dietro autorizzazione di KEMPER GmbH, di seguito denominato “il produttore”. Tutti i documenti sono protetti ai sensi della legge sui diritti d’autore. La trasmissione e riproduzione di documenti o loro estratti, nonché...
Page 223 obblighi di vigilanza e segnalazione per tener conto delle peculiarità aziendali, ad esempio in relazione all’organizzazione e alle procedure di lavoro nonché al personale impiegato. Oltre alle avvertenze contenute nel manuale e alle prescrizioni obbligatorie in vigore nel paese e nel luogo di impiego riguardanti la prevenzione di infortuni, vanno osservate anche le regole tecniche comunemente riconosciute in materia di sicurezza e professionalità.
Page 224: Sicurezza
2 Sicurezza 2.1 Indicazioni generali Il prodotto è progettato e costruito secondo la tecnologia più moderna e nell’osservanza delle norme tecniche di sicurezza comunemente riconosciute. L’uso del prodotto può comportare pericoli tecnici per l’operatore nonché pregiudicare il prodotto e altri beni, se: •...
Page 225: Contrassegni/Etichette Da Applicare Da Parte Dell'utilizzatore
Il manuale d’uso deve essere sempre disponibile nelle vicinanze del prodotto. KEMPER non si assume alcuna responsabilità per i danni e gli incidenti causati da mancata osservanza del manuale d’istruzioni. Osservare le norme antinfortunistiche applicabili, le regole generalmente riconosciute della sicurezza tecnica e di medicina del lavoro.
Page 226: Avvertenze Di Sicurezza Relative Alla Riparazione/ All'eliminazione Di Guasti
Tutte le attività sul prodotto devono essere eseguite esclusivamente da personale affidabile e debitamente formato. Rispettare l'età minima ammessa per legge! Il personale in fase di addestramento, istruzione, formazione o inserito in un programma generale di apprendistato può lavorare al prodotto esclusivamente sotto la supervisione costante di una persona già...
Page 227 AVVERTENZA Pericolo per la salute dovuto a particelle di fumo di saldatura! Il contatto della pelle con fumi di taglio ecc. può provocare irritazioni cutanee nei soggetti sensibili! Le attività di riparazione e manutenzione sul prodotto devono essere eseguite esclusivamente da personale specializzato in possesso di relativa formazione e autorizzazione, nell'osservanza delle istruzioni di sicurezza e delle norme vigenti in ambito di prevenzione degli infortuni! Possibilità...
Page 228 AVVERTENZA Folgorazione in caso di mancata messa a terra! Se il collegamento a terra di protezione degli apparecchi manca o è eseguito in modo non corretto, possono essere presenti tensioni elevate sulle parti in genere o sulle parti dell'alloggiamento esposte che, se toccate, possono provocare gravi lesioni o la morte.
Page 229: Informazioni Sul Prodotto
3 Informazioni sul prodotto 3.1 Descrizione del funzionamento Il prodotto è rappresentato da un apparecchio compatto per il filtraggio dei fumi di saldatura che consente di aspirarli in prossimità del punto in cui vengono generati con un grado di separazione superiore al 99%. L’aria aspirata viene pulita attraverso una procedura di filtraggio a 2 livelli, quindi viene rilasciata nel locale di lavoro.
Page 230: Caratteristica Distintiva - Con Certificazione W3/Ifa
3.2 Caratteristica distintiva - con certificazione W3/IFA Il prodotto è disponibile in due varianti: • Versione - senza certificazione IFA • Versione - con certificazione IFA Vedi capitolo Dati tecnici: classe fumi di saldatura e norma di prova IFA. La versione standard del prodotto è certificata IFA. Ciò...
Page 231 AVVISO AVVISO Durante la saldatura di acciai legati o ad alto tenore di lega con materiali di apporto superiori al 5% di cromo/nichel, vengono rilasciate sostanze cancerogene CMR (en. carcinogenic, mutagenic, reprotoxic). Stando ai regolamenti ufficiali, in Germania possono essere utilizzati soltanto i prodotti testati e rispettivamente approvati per estrarre queste particelle di fumo pericolose per la salute utilizzando il cosiddetto metodo di ricircolo.
Page 232: Requisiti Generali Secondo Din En Iso 21904
3.4 Requisiti generali secondo DIN EN ISO 21904 AVVISO Collegamento di tubazioni, bracci di aspirazione e tubi flessibili. Le tubazioni, i bracci di aspirazione e i tubi flessibili collegati al prodotto possono provocare una caduta di pressione e devono essere presi in considerazione dal progettista dell'impianto o dall'utente.
Page 233: Contrassegni Ed Etichette Sul Prodotto
• viene miscelata con polveri facilmente combustibili e infiammabili e/o con sostanze che possono formare miscele o atmosfere esplosive; • viene miscelata con altre polveri aggressive o abrasive che danneggiano il prodotto e gli elementi filtranti utilizzati; • • viene miscelata con sostanze/parti di sostanze organiche tossiche rilasciate durante la separazione del materiale.
Page 234 AVVERTENZA Può causare danni gravi all’apparato respiratorio – indossare il dispositivo di protezione di classe FFP2 o superiore. Il contatto della pelle con fumi di taglio ecc. può provocare irritazioni cutanee nei soggetti sensibili. Indossare indumenti protettivi. Prima di effettuare le lavorazioni di saldatura, assicurarsi che il prodotto sia posizionato/regolato correttamente, che gli elementi filtranti siano completi ed in condizioni integre e che il dispositivo sia in funzione! Il prodotto può...
Page 235: Trasporto E Stoccaggio
4 Trasporto e stoccaggio 4.1 Trasporto PERICOLO Pericolo di morte per schiacciamento durante le operazioni di carico e trasporto del prodotto! Manovre improprie durante il sollevamento e il trasporto possono determinare il ribaltamento e la caduta del pallet eventualmente usato con il prodotto! •...
Page 236: Montaggio
5 Montaggio AVVISO L’utilizzatore del prodotto può incaricare solo persone che hanno familiarità con le operazioni di montaggio dell’unità. Il prodotto deve essere montato da due persone. È importante garantire che la linea di ritorno della corrente di saldatura tra il pezzo da lavorare e la saldatrice presenti una bassa resistenza e che vengano evitati collegamenti tra il pezzo da lavorare e il prodotto, in maniera tale che la corrente di saldatura non possa ritornare alla saldatrice tramite il conduttore di protezione del prodotto.
Page 237 Pos. Denominazione Quantità Cappa di aspirazione Braccio di aspirazione + Telaio di supporto Impugnatura di tenuta Elemento filtrante Elemento di comando Ruota orientabile con freno Ruota posteriore Tab. 69: Montaggio 1. Rimuovere il materiale da imballaggio e le cinghie di tensionamento dal prodotto.
Page 238: Uso
6 Uso Chiunque si occupi delle attività di utilizzo, manutenzione e riparazione del prodotto deve aver letto e compreso il presente manuale d’uso nonché le istruzioni di eventuali accessori e dispositivi annessi. 6.1 Qualifica degli operatori L’esercente deve incaricare dell’uso autonomo del prodotto esclusivamente persone che abbiano familiarità...
Page 239 Pos. Denominazione Avviso Interruttore di accensione / spegnimento Spia luminosa Apertura di montaggio per connettore start-stop (dotazione opzionale) (chiusa con tappo cieco) Apertura per la misurazione della pressione (solo per i tecnici dell'assistenza) Avvisatore acustico Pressostato (chiuso con tappo cieco) (solo tecnici dell’assistenza) Tab.
Page 240: Posizionamento Della Cappa Di Aspirazione
AVVISO • Avvisatore acustico (pos. 5) Un rilevamento sicuro del fumo di saldatura è possibile solo in presenza di una potenza di aspirazione sufficiente. Con l’aumentare del carico di polvere sui filtri, aumenta la loro resistenza al flusso e diminuisce la potenza di aspirazione.
Page 241: Messa In Funzione
Fig. 46: Posizionamento della cappa di aspirazione • Posizionare il braccio di aspirazione in modo che la cappa di aspirazione si trovi a circa 25 cm in diagonale rispetto al punto di saldatura. • La cappa di aspirazione deve essere posizionata in modo da raccogliere in modo affidabile i fumi di saldatura, tenendo conto del movimento dei fumi di saldatura indotto termicamente e del campo di aspirazione dei fumi di saldatura.
Page 242 1. Collegare il cavo di rete del prodotto alla rete elettrica in campo. 2. Accendere il prodotto con il tasto contrassegnato con "0" e "I". 3. Il ventilatore si avvia e la spia luminosa verde dell’interruttore dell’apparecchio segnala il funzionamento regolare. In caso di guasto vedi il capitolo "Eliminazione delle anomalie".
Page 243: Riparazione
7 Riparazione Le istruzioni riportate in questo capitolo sono da intendersi come requisiti minimi. Condizioni d'esercizio particolari possono richiedere l’osservanza di ulteriori istruzioni, volte a garantire il mantenimento ottimale del prodotto. Le attività di manutenzione e di riparazione descritte nel presente capitolo possono essere eseguite solo dal personale dell'utente addestrato e addetto alle riparazioni.
Page 244: Sostituzione Filtro - Istruzioni Di Sicurezza
Osservare le indicazioni contenute nel capitolo "Sicurezza" relative alla manutenzione e alla rimozione dei guasti. 7.2.1 Sostituzione filtro - Istruzioni di sicurezza La durata degli elementi filtranti dipende dal tipo e dalla quantità delle particelle aspirate. Con l’aumentare del carico di polvere sui filtri, aumenta la resistenza al flusso e diminuisce la potenza di aspirazione del prodotto.
Page 245: Cambio Del Filtro
AVVISO Prodotti con approvazione IFA secondo i requisiti per la classe di separazione dei fumi di saldatura con certificazione W3/IFA. (vedi capitolo Dati tecnici) La certificazione IFA decade in caso di: • utilizzo non idoneo e di modifiche costruttive al prodotto. •...
Page 246 Fig. 47: Cambio filtro - Rimuovere l’elemento filtrante Pos. Denominazione Pos. Denominazione Elemento filtrante Tappo di chiusura Anello di tenuta Telaio di montaggio Tab. 71: Cambio filtro - Rimuovere l’elemento filtrante Cambio dell’elemento filtrante: 1. Spegnere il prodotto con il tasto dell’apparecchio. 2.
Page 247 Fig. 48: Cambio filtro - Inserire l’elemento filtrante Pos. Denominazione Pos. Denominazione Elemento filtrante Telaio di montaggio Anello di tenuta Superficie di tenuta Tab. 72: Cambio filtro - Inserire l’elemento filtrante 6. Pulire la superficie di tenuta (pos. 5) del prodotto con un panno umido. 7.
Page 248: Eliminazione Delle Anomalie
7.3 Eliminazione delle anomalie Guasto Causa Avviso Non tutte le Distanza della cappa di Avvicinare la cappa di particelle di aspirazione dal punto di aspirazione polvere sono saldatura eccessiva filtrate Apertura di scarico aria Mantenere libera l’apertura pulita otturata di scarico aria pulita Viene emesso Potenza di aspirazione Aprire completamente la...
Page 249 2. Se disponibile, scollegare l'alimentazione di aria compressa. 3. Cercare di estinguere l’incendio con un comune estintore a polvere. 4. Se necessario, informare i vigili del fuoco locali. AVVERTENZA Non aprire prodotti dotati di porta di manutenzione. Formazione di fiammate! In caso di incendio, non toccare per nessun motivo il prodotto senza guanti protettivi adatti.
Page 250: Smaltimento
8 Smaltimento AVVERTENZA Il contatto della pelle con fumi di saldatura ecc. può provocare irritazioni cutanee nei soggetti sensibili! Le attività di smontaggio sul prodotto devono essere eseguite esclusivamente da personale specializzato appositamente addestrato e autorizzato e rispettando le istruzioni di sicurezza e le norme antinfortunistiche vigenti! Possibilità...
Page 251: Appendice
9 Appendice 9.1 Dichiarazione di conformità CE Denominazione: Apparecchio per il filtraggio dei fumi di saldatura Serie costruttiva: SmartFil Tipo: 64650 (possibilmente si hanno numeri di articolo diversi per altre varianti di prodotto) ID della macchina: Vedi targhetta identificativa nella prima parte di questo manuale di istruzioni Il prodotto è...
Page 252: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 253: Dati Tecnici
9.3 Dati tecnici Denominazione Tipo Filtro 64650 Livello di filtrazione Procedura di filtrazione Filtro usa e getta Procedura di pulizia Superficie filtrante [m²] Numero di elementi filtranti Superficie filtrante complessiva [m²] Tipo di filtro Safe Change Filter (SCF) Materiale filtrante Velo di poliestere Grado di separazione [≥...
Page 254: Disegno Quotato
9.4 Disegno quotato Fig. 49: Disegno quotato Simbolo Dimensioni Simbolo Dimensioni 1.169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 75: Tabella quote - 150 mm braccio di aspirazione Simbolo Dimensioni Simbolo Dimensioni 1.169 mm 764 mm...
Page 255: Ricambi E Accessori
9.5 Ricambi e accessori N. prog. Denominazione N. art. Cappa di aspirazione Ø 150 mm 7910300 Cappa di aspirazione con luci a LED e 79103040 interruttore Tubo flessibile per braccio di aspirazione 2 1140348 m, Ø 150 mm Tubo flessibile per braccio di aspirazione 3 1140349 m, Ø...
Page 256 CS – Návod k použití Tschechisch 1 Obecné informace ..............- 258 - 1.1 Úvod ........................- 258 - 1.2 Upozornění na autorská a ochranná práva ........- 258 - 1.3 Informace pro provozovatele ..............- 258 - 2 Bezpečnost ................- 260 - 2.1 Obecné...
Page 257 7.2.2 Výměna filtrů ..................... - 281 - 7.3 Odstraňování poruch ................- 284 - 7.4 Nouzová opatření ..................- 284 - 8 Likvidace ..................- 286 - 8.1 Plasty ....................... - 286 - 8.2 Kovy ........................ - 286 - 8.3 Filtrační články ................... - 286 - 9 Příloha ..................
Page 258: Obecné Informace
S tímto návodem k použití je nutno zacházet důvěrně. Smí být zpřístupňován pouze pověřeným osobám. Smí být předán třetím osobám pouze s písemným souhlasem společnosti KEMPER GmbH, dále jen výrobce. Veškeré podklady jsou chráněny ve smyslu zákona o ochraně autorských práv.
Page 259 použití je třeba dodržovat také uznaná technická pravidla pro bezpečnou a profesionální práci. Provozovatel nesmí bez souhlasu výrobce provádět na zařízení žádné změny, přístavby a přestavby, které by mohly mít vliv na jeho bezpečnost! Použité náhradní díly musí odpovídat technickým požadavkům stanoveným výrobcem.
Page 260: Bezpečnost
2 Bezpečnost 2.1 Obecné informace Zařízení bylo vyvinuto a zkonstruováno v souladu s aktuálním stavem techniky a uznávanými bezpečnostně technickými pravidly. Provoz výrobku může mít za následek technická rizika pro provozovatele, resp. poškození produktu a dalších věcných hodnot, pokud: • jej obsluhuje nevyškolený...
Page 261: Označení/Štítky, Které Je Povinen Nainstalovat Provozovatel
2.3 Označení/štítky, které je povinen nainstalovat provozovatel Provozovatel je povinen umístit na zařízení nebo v jeho okolí případná další označení a štítky. Tato označení a štítky se mohou vztahovat např. k předpisu o používání osobních ochranných prostředků. 2.4 Bezpečnostní pokyny pro pracovníky obsluhy Uživatel musí...
Page 262: Bezpečnostní Upozornění K Technické Údržbě A Odstraňování Poruch
2.5 Bezpečnostní upozornění k technické údržbě a odstraňování poruch Servisní a údržbová dvířka musí být neustále volně přístupná. Přípravné, údržbářské a opravářské práce, jakož i odstraňování poruch, lze provádět pouze tehdy, je-li zařízení odpojené. Šroubové spoje uvolněné při údržbě a opravách je nutné vždy utáhnout! V případě...
Page 263 NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem! Práce na elektrickém vybavení zařízení smí provádět pouze kvalifikovaný elektrikář nebo poučený personál obsluhy pod vedením a dozorem kvalifikovaného elektrikáře podle elektrotechnických předpisů! Před otevřením zařízení vytáhněte síťovou zástrčku a tak ho zajistěte proti neúmyslnému opětovnému spuštění. V případě...
Page 264 POZOR Ohrožení zdraví hlukem! Zařízení může vydávat hluk, přesné údaje naleznete v technických údajích. Spolu s dalšími stroji a/nebo podle místních okolností může být hladina akustického tlaku v místě použití zařízení vyšší. V takovém případě je provozovatel povinen vybavit pracovníky obsluhy vhodnými osobními ochrannými prostředky.
Page 265: Údaje O Zařízení
3 Údaje o zařízení 3.1 Popis funkce Zařízení je kompaktní přístroj pro filtraci svářečských dýmů, s jehož pomocí jsou svářečské dýmy vznikající při svařování odsávány blízko místa jejich vzniku a odlučovány se stupněm odlučování více než 99 %. Odsátý vzduch se ve dvoustupňové filtraci vyčistí a přivede zpět do pracovního prostoru.
Page 266: Rozlišovací Znak - „Odzkoušeno W3/Ifa
3.2 Rozlišovací znak – „Odzkoušeno W3/IFA“ Zařízení se vyrábí ve dvou verzích: • provedení „Neodzkoušeno IFA“ • provedení „Odzkoušeno IFA“ K tomu viz kapitola Technické údaje: Klasifikace svářečského dýmu a zkušební norma IFA Standardní provedení zařízení je s certifikací IFA. To znamená, že zařízení...
Page 267 UPOZORNĚNÍ UPOZORNĚNÍ Při svařování legovaných nebo vysokolegovaných ocelí s podílem svařovacích materiálů nad 5 % chromu/niklu dochází k uvolňování rakovinotvorných látek CMR (angl. carcinogenic, mutagenic, reprotoxic). Podle úředních předpisů se k odsávání těchto zdraví nebezpečných kouřových částic smějí v Německu používat pouze odzkoušená a speciálně...
Page 268: Všeobecné Požadavky Podle Din En Iso 21904
3.4 Všeobecné požadavky podle DIN EN ISO 21904 UPOZORNĚNÍ Připojeni potrubních systémů, odsávacích ramen a hadic. Potrubí, odsávací ramena a hadice připojené k výrobku mohou způsobit pokles tlaku. Projektant systému nebo uživatel je proto musejí brát v úvahu. Připojené součásti musejí být vhodné pro výrobek a musejí zaručovat požadovaný...
Page 269: Označení A Štítky Na Zařízení
• jiný agresivní nebo abrazivní prach, který poškozuje zařízení a vsazené filtrační články; • organické, toxické látky/složky, které se uvolňují při dělení materiálu. 2. Na místech ve volném prostranství, kde je výrobek vystaven působení povětrnostních vlivů, protože zařízení smí být používáno jen v uzavřených budovách. Pokud případně...
Page 270 VAROVÁNÍ Možné těžké poškození dýchacích orgánů a dýchacích cest – je nutné používat ochranu dýchacích cest třídy FFP2 nebo vyšší. Při kontaktu pokožky se svářečským dýmem atd. může dojít u citlivých osob k podráždění kůže – používejte ochranný oděv. Před zahájením svařování zajistěte správné nastavení/umístění zařízení, přesvědčte se, zda jsou všechny filtrační...
Page 271: Přeprava A Skladování
4 Přeprava a skladování 4.1 Přeprava NEBEZPEČÍ Při nakládce a přepravě zařízení hrozí životu nebezpečné zhmoždění! Nesprávné zvedání a přeprava může způsobit, že se stávající paleta s produktem převrátí a spadne! • Nikdy se nezdržujte pod zavěšenými břemeny! • Dodržujte přípustná zatížení přepravních a zvedacích pomůcek! •...
Page 272: Montáž
5 Montáž UPOZORNĚNÍ Provozovatel zařízení smí samostatnou montáží přístroje pověřit pouze osoby, které jsou s touto činností dobře obeznámené. Pro montáž zařízení je zapotřebí dvou pracovníků. Je nutné dávat pozor na to, aby zpětné vedení svařovacího proudu mezi obrobkem a svařovacím přístrojem mělo malý odpor, a aby bylo zamezeno propojení...
Page 273 Poz. Označení Množství Odsávací hubice Odsávací rameno + nosná konstrukce Rukojeť Filtrační prvek Ovládací prvek Řídicí kolečko s brzdou Zadní kolo Tab. 80: Montáž 1. Odstraňte obalový materiál a popruhy z produktu. 2. Rukojeti (poz. 3) přimontujte pomocí dodávaných šroubů k výrobku. 1502818-03 - 273 -...
Page 274: Použití
6 Použití Každá osoba, která se podílí na používání, údržbě a opravách produktu, si musí přečíst tento návod k obsluze a pokyny pro všechny doplňkové produkty a příslušenství a porozumět jim. 6.1 Kvalifikace personálu obsluhy Provozovatel zařízení smí samostatnou montáží přístroje pověřit pouze osoby, které...
Page 275 Poz. Označení Upozornění Vypínač Signalizační světlo Vestavný otvor pro připojovací zdířku Start/Stop (volitelné vybavení) (je uzavřený záslepkou) Otvor pro měření tlaku (pouze pro pracovníky servisu) Houkačka Tlakový spínač (uzavřený záslepkou) (pouze pro servisní pracovníky) Tab. 81: Ovládací prvky • I/0 vypínač (poz. 1) Stisknutím spínače se zařízení...
Page 276: Nastavení Polohy Odsávací Hubice
UPOZORN ĚNÍ • Houkačka (poz. 5) Bezpečné odvádění svářečského dýmu je možné pouze při dostatečném odsávacím výkonu. S přibývajícím zanášením filtrů prachem stoupá jejich průtokový odpor a snižuje se tak odsávací výkon. Houkačka se rozezní, jakmile dojde k poklesu pod minimální hodnotu. Nyní...
Page 277: Uvedení Do Provozu
Obr. 53: Nastavení polohy odsávací hubice • Nastavte polohu odsávacího ramena tak, aby se odsávací hubice nacházela cca 25 cm šikmo nad místem svařování. • Odsávací hubice musí být nastavena tak, aby s ohledem na termicky podmíněný pohyb svářečských dýmů a dosah odsávání bezpečně zachytila svářečský...
Page 278 3. Rozběhne se ventilátor a zelená signální kontrolka vypínače zařízení signalizuje bezporuchový provoz. V případě poruchy viz kapitolu „Odstraňování poruch“. 1502818-03 - 278 -...
Page 279: Technická Údržba
7 Technická údržba Pokyny popsané v této kapitole odpovídají minimálním požadavkům. V závislosti na provozních podmínkách mohou být pro udržení zařízení v optimálním stavu nutné další pokyny. Údržbářské a opravářské práce popsané v této kapitole smí provádět jen speciálně vyškolený opravárenský personál provozovatele. Náhradní...
Page 280: Výměna Filtrů - Bezpečnostní Pokyny
7.2.1 Výměna filtrů – Bezpečnostní pokyny Životnost filtračních vložek se řídí druhem a množstvím odlučovaných částic. S přibývajícím zanášením filtrů prachem stoupá jejich průtokový odpor a snižuje se tak odsávací výkon zařízení. I u zařízení s případným automatickým systémem odčišťování filtru mohou usazeniny způsobit snížení...
Page 281: Výměna Filtrů
UPOZORNĚNÍ Výrobky s certifikátem IFA podle požadavků na třídu účinnosti odlučování svářečského dýmu „Odzkoušeno W3/IFA“. (Viz kapitola Technické údaje.) Certifikát IFA pozbývá platnost v těchto případech: • Nesprávné používání a konstrukční změny výrobku. • Použití jiných než původních náhradních dílů podle seznamu náhradních dílů.
Page 282 Obr. 54: Výměna filtru – Vyjmutí filtrační vložky Poz. Označení Poz. Označení Filtrační prvek Krytka Těsnicí kroužek Rám uchycení Tab. 82: Výměna filtru – Vyjmutí filtrační vložky Výměna filtračního prvku: 1. Vypněte výrobek vypínačem přístroje. 2. Zabraňte neúmyslnému opětovnému zapnutí tím, že vytáhnete konektor napájení.
Page 283 Obr. 55: Výměna filtru – Vložení filtrační vložky Poz. Označení Poz. Označení Filtrační prvek Rám uchycení Těsnicí kroužek Těsnicí plocha Tab. 83: Výměna filtru – Vložení filtrační vložky 6. Očistěte těsnicí plochu (poz. 5) na výrobku navlhčeným hadříkem. 7. Novou filtrační vložku zasuňte do nádoby (poz. 4) v opačném pořadí. Musí...
Page 284: Odstraňování Poruch
7.3 Odstraňování poruch Porucha Příčina Upozornění Ne všechny Odstup odsávací hubice od Přisuňte odsávací hubici částice prachu místa svařování je příliš blíž se podaří velký zachytit Otvor pro vyfukování Odkryjte otvor pro čistého vzduchu je zakrytý vyfukování čistého vzduchu Zazní houkačka, Odsávací...
Page 285 2. Odpojte přívod stlačeného vzduchu, pokud je připojený. 3. Uhaste ohnisko požáru běžným práškovým hasicím přístrojem. 4. Případně uvědomte místní hasičský sbor. VAROVÁNÍ Zařízení se servisními dvířky neotevírejte. Nebezpečí vyšlehnutí plamene! V případě požáru na přístroj v žádném případě nesahejte bez ochranných rukavic.
Page 286: Kovy
8 Likvidace VAROVÁNÍ U citlivých osob může kontakt svářečského dýmu s pokožkou způsobit podráždění pokožky! Demontážní práce na zařízení smí provádět pouze školený a autorizovaný odborný personál při dodržení bezpečnostních pokynů a platných předpisů protiúrazové prevence! Hrozí těžké poškození dýchacích orgánů a dýchacích cest! K zabránění...
Page 287: Příloha
9 Příloha 9.1 ES prohlášení o shodě Označení: Mechanický filtr Konstrukční řada: SmartFil Typ: 64650 (případně jiná čísla výrobků u jiné varianty produktu) ID stroje: Viz typový štítek na přední straně tohoto návodu k obsluze Výrobek je vyvinutý, konstruovaný a vyrobený v souladu se směrnicemi ES...
Page 288: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 289: Technické Údaje
9.3 Technické údaje Název Filtr 64650 Filtrační stupně Filtrační metoda Jednorázový filtr Metoda odčišťování Filtrační plocha [m²] Počet filtračních prvků Celková filtrační plocha [m²] Typ filtru Safe Change Filter (SCF) Materiál filtru Polyesterové rouno Stupeň odlučivosti [≥ %] 99,5 Klasifikace svářečského dýmu Zkušební...
Page 290: Rozměrový Výkres
9.4 Rozměrový výkres Obr. 56: Rozměrový výkres Symbol Rozměry Symbol Rozměry 1 169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 86: Rozměrová tabulka – Odsávací rameno 150 mm Symbol Rozměry Symbol Rozměry 1 169 mm 764 mm...
Page 291: Náhradní Díly A Příslušenství
9.5 Náhradní díly a příslušenství Poř. č. Označení Obj. č. Odsávací digestoř Ø 150 mm 7910300 Odsávací hubice s LED kontrolkami 79103040 a spínačem Hadice pro odsávací rameno 2 m, Ø 150 1140348 Hadice pro odsávací rameno 3 m, Ø 150 1140349 Hadice pro odsávací...
Page 292 PL – Instrukcja obsługi Polnisc h 1 Ogólne ..................- 294 - 1.1 Wprowadzenie ....................- 294 - 1.2 Wskazówki odnośnie praw autorskich i ochrony prawnej ..- 294 - 1.3 Wskazówki dla użytkownika ..............- 294 - 2 Bezpieczeństwo ............... - 296 - 2.1 Zagadnienia ogólne ...................
Page 293 7.2 Konserwacja ....................- 316 - 7.2.1 Wymiana filtra – wskazówki bezpieczeństwa ....... - 316 - 7.2.2 Wymiana filtra ..................- 317 - 7.3 Usuwanie usterek ..................- 320 - 7.4 Działania w nagłych przypadkach ............- 321 - 8 Utylizacja ..................- 322 - 8.1 Tworzywa sztuczne ..................
Page 294: Ogólne
1.2 Wskazówki odnośnie praw autorskich i ochrony prawnej Niniejszą instrukcję obsługi należy traktować poufnie. Powinna ona być udostępniana jedynie osobom upoważnionym. Może być przekazywana osobom trzecim jedynie za pisemną zgodą firmy KEMPER GmbH, zwaną dalej producentem. Wszelkie dokumenty podlegają ochronie w rozumieniu ustawy o ochronie praw autorskich.
Page 295 dotyczącymi obowiązku nadzoru i zgłaszania, w celu uwzględnienia warunków zakładowych, na przykład organizacji pracy, przebiegu pracy i zatrudnionego personelu. Oprócz instrukcji obsługi i przepisów prawnych dotyczących zapobiegania wypadkom obowiązujących w kraju i miejscu użytkowania należy przestrzegać również uznanych przepisów technicznych dotyczących bezpiecznej i fachowej pracy. Bez zgody producenta, użytkownik nie może dokonywać...
Page 296: Bezpieczeństwo
2 Bezpieczeństwo 2.1 Zagadnienia ogólne Produkt wytworzony i skonstruowany został zgodnie ze stanem technicznym i obowiązującymi technicznymi zasadami bezpieczeństwa. Podczas eksploatacji produktu mogą powstawać techniczne niebezpieczeństwa dla użytkownika, jak również może dojść do uszkodzeń produktu lub innych szkód rzeczowych, gdy: •...
Page 297: Oznaczenia/ Tabliczki, Jakie Powinien Zainstalować Użytkownik
informacje, w których kolejność nie ma znaczenia. 2.3 Oznaczenia/ tabliczki, jakie powinien zainstalować użytkownik Użytkownik zobowiązany jest do umieszczenia ewentualnych dalszych oznaczeń i znaków na produkcie w swoim otoczeniu. Takie oznaczenia i tabliczki mogą odnosić się np. do przepisów dotyczących obowiązku noszenia środków ochrony indywidualnej. 2.4 Wskazówki dotyczące bezpieczeństwa dla personelu obsługującego Przed użyciem, użytkownik urządzenia musi zostać...
Page 298: Wskazówki Dotyczące Bezpieczeństwa Odnoszące Się Do
Jeśli na produkcie wystąpią zmiany związane z bezpieczeństwem, należy natychmiast przerwać i zabezpieczyć przebieg pracy, a sytuację zgłosić odpowiedniej osobie/ jednostce odpowiedzialnej! Prace przy produkcie mogą być przeprowadzane tylko przez godnych zaufania, przeszkolonych pracowników. Należy przestrzegać minimalnego wieku osób przewidzianego w ustawie! Personel, który musi zostać...
Page 299 OSTRZEŻENIE Zagrożenie dla zdrowia z powodu cząstek dymów spawalniczych! Kontakt oczu z dymem powstającym w trakcie cięcia itd. może doprowadzić do podrażnień skóry u ludzi! Naprawy i prace konserwacyjne na produkcie mogą być przeprowadzane wyłącznie przez przeszkolonych i wykwalifikowanych pracowników, pod warunkiem przestrzegania informacji dotyczących bezpieczeństwa oraz obowiązujących przepisów z zakresu zapobiegania wypadkom! Możliwe są...
Page 300 OSTRZEŻENIE Porażenie prądem w przypadku braku uziemienia! Jeśli urządzenia nie posiadają przyłącza przewodu uziemiającego lub jest ono nieprawidłowo wykonane, mogą występować duże wartości napięcia na nieosłoniętych elementach lub częściach obudowy, które w przypadku dotknięcia mogą doprowadzić do ciężkich obrażeń lub śmierci.
Page 301: Dane Dotyczące Produktu
3 Dane dotyczące produktu 3.1 Opis działania Produkt jest kompaktowym filtrem dymu spawalniczego, za pomocą którego dym spawalniczy powstający podczas spawania jest odciągany bezpośrednio w miejscu powstania i filtrowany w stopniu przekraczającym 99%. Odciągane powietrze oczyszcza się 2-stopniową metodą filtracyjną i z powrotem doprowadza do pomieszczenia roboczego.
Page 302: Cecha Odróżniająca - Przetestowany Przez W3/Ifa
3.2 Cecha odróżniająca – przetestowany przez W3/IFA Produkt został wykonany w dwóch wersjach: • Wersja nie testowana przez IFA (Instytut Ochrony Pracy) • Wersja przetestowana przez IFA (Instytut Ochrony Pracy) Patrz rozdział „Dane techniczne”: Klasa dymu spawalniczego i norma kontrolna IFA. Wersja standardowa produktu jest zatwierdzona rzez Instytut Ochrony Pracy.
Page 303 W danych technicznych znajdują się wymiary i inne dane dotyczące produktu, na które należy zwrócić uwagę. WSKAZÓWKA WSKAZÓWKA Podczas spawania stali stopowych lub wysokostopowych z dodatkami spawalniczymi zawierającymi ponad 5% chromu/niklu uwalniane są substancje rakotwórcze (kancerogenne, mutagenne, działające szkodliwie na rozrodczość). Zgodnie z obowiązującymi przepisami, do odciągania szkodliwych dla zdrowia cząsteczek dymów można stosować...
Page 304: Wymaganie Ogólne Zgodnie Z Din En Iso 21904
3.4 Wymaganie ogólne zgodnie z DIN EN ISO 21904 WSKAZÓWKA Podłączenie systemów rurociągowych, ramion odciągowych i węży. Podłączone do produktu systemy rurociągowe, ramiona odciągowe i węże mogą powodować spadek ciśnienia, co musi zostać uwzględnione przez projektanta instalacji i użytkownika. Podłączone komponenty muszą być odpowiednie dla danego produktu i zapewniać...
Page 305: Oznaczenia I Tabliczki Na Produkcie
• przenoszone jest z łatwopalnymi, zapalnymi pyłami i/lub materiałami, które mogą tworzyć mieszaniny wybuchowe lub atmosferę wybuchową; • przenoszone jest z innymi agresywnymi lub erozyjnie działającymi pyłami, które mogą uszkodzić produkt i zastosowane elementy filtrujęce; • przenoszone jest z organicznymi, toksycznymi substancjami, które zostaną...
Page 306 OSTRZEŻENIE Możliwe ciężkie uszkodzenia dróg i organów oddechowych – należy nosić maskę ochronną klasy FFP2 lub wyższej Kontakt skóry z dymem spawalniczym itp. może doprowadzić u osób wrażliwych do podrażnień skóry – należy nosić odzież ochronną. Przed rozpoczęciem prac spawalniczych należy się upewnić, że produkt znajduje się...
Page 307: Transport I Przechowywanie
4 Transport i przechowywanie 4.1 Transport NIEBEZPIECZEŃSTWO Przy załadunku i transporcie produktu możliwe zagrażające życiu przygniecenia! Przez nieodpowiednie podnoszenie i transportowanie paleta z produktem może się przechylić i spaść! • Nigdy nie należy przebywać pod zawieszonym ciężarem! • Przestrzegać dopuszczalnych obciążeń urządzeń transportowych i podnośników! •...
Page 308: Montaż
5 Montaż WSKAZÓWKA Użytkownikowi produktu wolno zlecić samodzielny montaż urządzenia wyłącznie osobom, które dysponują odpowiednim doświadczeniem. Do montażu produktu potrzebni są dwaj pracownicy. Należy zwrócić uwagę, aby przewód powrotny prądu zgrzewania pomiędzy przedmiotem obrabianym a zgrzewarką wykazywał nieznaczny opór, oraz należy unikać połączeń pomiędzy przedmiotem obrabianym a produktem, aby ewentualnie prąd zgrzewania nie popłynął...
Page 309 Poz. Nazwa Ilość Okap odciągowy Ramię odciągowe + wieszak nośny Uchwyt Element filtrujący Element obsługowy Kółko samonastawcze zwrotne z hamulcem Kółko tylne Tab. 91: Montaż 1. Zdjąć z produktu materiał opakowaniowy oraz taśmy mocujące. 2. Uchwyty (poz. 3) zamocować do produktu za pomocą dołączonych śrub. 1502818-03 - 309 -...
Page 310: Użytkowanie
6 Użytkowanie Każda osoba zajmująca się użytkowaniem, konserwacją i naprawą produktu musi przeczytać i zrozumieć dokładnie instrukcję obsługi, jak również instrukcje dotyczące montażu i dodatkowego wyposażenia. 6.1 Kwalifikacje personelu obsługującego Użytkownik produktu może zlecić samodzielne użytkowanie produktu tylko osobom, które się na tym znają. Właściwe przygotowanie oznacza, że dana osoba została odpowiednio poinstruowana w zakresie wykonywanej pracy i zaznajomiła się...
Page 311 Poz. Nazwa Wskazówka Włącznik / wyłącznik Lampka sygnalizacyjna Otwór montażowy na gniazdko przyłączeniowe start-stop (wyposażenie opcjonalne) (zamknięty zaślepką) Otwór do pomiaru ciśnienia (tylko dla pracowników serwisu) Buczek sygnałowy Wyłącznik ciśnieniowy (zamknięty zaślepką) (tylko dla pracowników serwisu) Tab. 92: Elementy obsługi •...
Page 312: Ustawienie Okapu Odciągowego
WSKAZÓ • Buczek sygnałowy (poz. 5) Bezpieczne wychwytywanie dymu spawalniczego jest możliwe wyłącznie przy wystarczającej mocy ssącej. Wraz ze wzrostem ilości pyłu w filtrze wzrasta jego opór przepływu i spada moc ssąca. Gdy jej wartość spadnie poniżej wartości minimalnej, rozlegnie się buczek sygnałowy.
Page 313: Uruchomienie
Rys. 60: Ustawienie okapu odciągowego • Należy ustawić ramię odciągowe w taki sposób, aby okap odciągowy znajdował się ok. 25 cm skośnie powyżej miejsca spawania. • Okap odciągowy musi zostać tak ustawiony, aby z uwzględnieniem uzależnionego od temperatury ruchu dymu spawalniczego oraz zakresu ssania, bezpiecznie wychwytywał...
Page 314 1. Podłączyć przewód zasilający produktu do gniazda sieci elektrycznej w miejscu użytkowania. 2. Produkt włączyć przyciskiem z napisem „0” i „I”. 3. Wentylator uruchamia się, a zielona lampka sygnalizacyjna przełącznika urządzenia sygnalizuje bezawaryjną pracę. W przypadku usterki patrz rozdział „Usuwanie usterek”. 1502818-03 - 314 -...
Page 315: Utrzymanie Ruchu
7 Utrzymanie ruchu Zalecenia opisane w niniejszym rozdziale należy traktować jako minimalne wymogi. W zależności od warunków eksploatacji, konieczne mogą być dalsze instrukcje, aby utrzymać produkt w optymalnym stanie technicznym. Prace konserwacyjne i naprawy opisane w tym rozdziale mogą być wykonywane tylko przez specjalnie przeszkolony personel obsługi technicznej użytkownika.
Page 316: Konserwacja
7.2 Konserwacja Na bezpieczne działanie urządzenia pozytywnie wpływa regularna kontrola i konserwacja, która powinna być przeprowadzana przynajmniej raz w roku. Poza tym, że filtry muszą być wymieniane w razie potrzeby, produkt pracuje bezobsługowo. Przestrzegać wskazówek ostrzegawczych dotyczących utrzymania ruchu i usuwania awarii zawartych w rozdziale „Bezpieczeństwo”.
Page 317: Wymiana Filtra
OSTRZEŻENIE Czyszczenie wkładów filtracyjnych jest niedopuszczalne. W takim wypadku dochodzi bowiem w sposób nieunikniony do uszkodzenia elementu filtrującego, co powoduje, że filtr traci swoje właściwości, a substancje niebezpieczne dostają się do dróg oddechowych. Podczas wykonywania poniżej opisanych prac uważać szczególnie na uszczelkę...
Page 318 Sposób wymiany filtra: Rys. 61: Wymiana filtrów – Wyjmowanie elementu filtrującego Poz. Nazwa Poz. Nazwa Element filtrujący Zamknięcie nakładane Pierścień uszczelniający Rama mocująca Tab. 93: Wymiana filtrów – Wyjmowanie elementu filtrującego Wymiana elementu filtrującego: 1. Wyłączyć produkt przyciskiem na urządzeniu. 2.
Page 319 Rys. 62: Wymiana filtrów – Wkładanie elementu filtrującego Poz. Nazwa Poz. Nazwa Element filtrujący Rama mocująca Pierścień uszczelniający Powierzchnia uszczelniająca Tab. 94: Wymiana filtrów – Wkładanie elementu filtrującego 6. Powierzchnię uszczelniającą (poz. 5) produktu oczyścić wilgotną szmatką. 7. Nowy element filtrujący wsunąć do zamocowania (poz. 4) produktu wykonując czynności w odwrotnej kolejności.
Page 320: Usuwanie Usterek
7.3 Usuwanie usterek Usterka Przyczyna Wskazówka Nie są odciągane Zbyt duży odstęp okapu Zbliżyć okap odciągowy wszystkie cząstki odciągowego od miejsca pyłu spawania Otwór wylotowy czystego Nie zakrywać otworu wylotowego powietrza jest zakryty czystego powietrza Buczek Zbyt mała moc ssąca, Należy całkowicie otworzyć...
Page 321: Działania W Nagłych Przypadkach
7.4 Działania w nagłych przypadkach W przypadku pożaru produktu albo ewentualnie istniejących jego elementów wychwytujących należy podjąć następujące kroki: 1. Odłączyć produkt od zasilania możliwie poprzez wyciągnięcie wtyczki z gniazdka. 2. Gdy występuje, odłączyć zasilanie sprężonym powietrzem. 3. Ugasić ogień standardową gaśnicą proszkową. 4.
Page 322: Utylizacja
8 Utylizacja OSTRZEŻENIE Kontakt skóry z dymem spawalniczym itp. może doprowadzić u osób wrażliwych do podrażnień skóry! Demontaż produktu może być przeprowadzony wyłącznie przez przeszkolonych i wykwalifikowanych pracowników pod warunkiem przestrzegania informacji dotyczących bezpieczeństwa i obowiązujących przepisów BHP! Możliwe są poważne uszkodzenia organów i dróg oddechowych! W celu uniknięcia wdychania cząstek pyłów stosować...
Page 323: Deklaracja Zgodności We
9 Załącznik 9.1 Deklaracja zgodności WE Nazwa: Urządzenie filtrujące dym spawalniczy Seria produkcyjna: SmartFil Typ: 64650 (numery artykułów mogą się ewentualnie różnić w przypadku innego wariantu produktu) Nr identyfikacyjny Patrz tabliczka znamionowa na początku niniejszej instrukcji maszyny: Produkt został zaprojektowany, skonstruowany i wyprodukowany zgodnie z dyrektywami WE 2006/42/WE –...
Page 324: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 325: Dane Techniczne
9.3 Dane techniczne Nazwa Filtr 64650 Liczba stopni filtra Metoda filtracyjna Wymienny wkład filtra Metoda czyszczenia Powierzchnia filtra [m²] Liczba elementów filtrujących Powierzchnia filtra łącznie [m²] Typ filtra Safe Change Filter (SCF) Materiał filtracyjny Włóknina poliestrowa Stopień filtracji [≥ %] 99,5 Klasa dymu spawalniczego Norma kontrolna IFA...
Page 326: Karta Wymiarów
9.4 Karta wymiarów Rys. 63: Karta wymiarów Symbol Wymiary Symbol Wymiary 1 169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 97: Tabela wymiarów – ramię odciągowe 150 mm Symbol Wymiary Symbol Wymiary 1 169 mm 764 mm...
Page 327: Części Zamienne I Osprzęt Dodatkowy
9.5 Części zamienne i osprzęt dodatkowy Nazwa Nr kat. Okap odciągowy Ø 150 mm 7910300 Okap odciągowy z lampami LED i 79103040 przełącznikami Wąż do ramienia odciągowego 2 m, Ø 150 1140348 Wąż do ramienia odciągowego 3 m, Ø 150 1140349 Wąż...
Page 328 РУ РУ – Руководство по эксплуатации РУ Russisch 1 Общие сведения ..............- 330 - 1.1 Введение ....................... - 330 - 1.2 Ссылки на авторские и прочие права ..........- 330 - 1.3 Указания для эксплуатационника ............. - 331 - 2 Безопасность...
Page 329 РУ 7.2 Техническое обслуживание ............... - 354 - 7.2.1 Замена фильтра – указания по технике безопасности ..- 354 - 7.2.2 Замена фильтра ..................- 356 - 7.3 Устранение неисправностей ............. - 358 - 7.4 Аварийные процедуры ................. - 359 - 8 Утилизация...
Page 330: Общие Сведения
конфиденциальным документом и требует соответствующего обращения. Доступ к нему должны иметь только уполномоченные лица. Передача третьим лицам допускается только с письменного разрешения компании KEMPER GmbH, в дальнейшем именуемой Изготовителем. Вся документация находится под защитой законодательства об авторских правах. Передача и копирование документации, в том числе...
Page 331: Указания Для Эксплуатационника
РУ 1.3 Указания для эксплуатационника Руководство по эксплуатации является важным компонентом изделия. Эксплуатационник обязан позаботиться о том, чтобы обслуживающий персонал ознакомился с этим руководством. Эксплуатационник дополняет руководство по эксплуатации инструкцией по эксплуатации на основе национальных правил техники безопасности и охраны окружающей среды, в том числе информацией...
Page 332: Безопасность
РУ 2 Безопасность 2.1 Общие сведения Изделие разработано и изготовлено на современном техническом уровне и в соответствии с признанными правилами техники безопасности. При эксплуатации изделия могут возникать технические опасности для оператора или изделия, а также других материальных ценностей, если: • эксплуатация...
Page 333: Указания К Знакам И Символам
РУ 2.2 Указания к знакам и символам ОПАСНОСТЬ Этот символ в сочетании с сигнальным словом «Опасность» указывает на непосредственно угрожающую опасность. Несоблюдение данного указания по технике безопасности ведет к смерти или тяжелейшим травмам. ПРЕДУПРЕЖДЕНИЕ Этот символ в сочетании с сигнальным словом «Предупреждение» указывает...
Page 334: Маркировки И Таблички, Устанавливаемые Эксплуатационником
РУ 2.3 Маркировки и таблички, устанавливаемые эксплуатационником Эксплуатационник обязан при необходимости размещать дополнительную маркировку и таблички на изделии и вблизи него. Такая маркировка и таблички могут, например, содержать информацию и предписания по использованию средств индивидуальной защиты. 2.4 Указания по технике безопасности для обслуживающего...
Page 335: Указания По Технике Безопасности При Ремонте/ Устранении Неисправностей
РУ последним относятся, в частности, защитная обувь, защитные очки и перчатки. Запрещается работать с распущенными длинными волосами и в свободной одежде, а также носить украшения! Существует опасность застревания, затягивания или захвата подвижными частями изделия! При обнаружении изменений в изделии, отражающихся на его безопасности, следует...
Page 336 РУ ПРЕДУПРЕЖДЕНИЕ Частицы сварочного дыма опасны для здоровья! При контакте кожи со сварочным дымом и т. п. у людей с чувствительной кожей может возникнуть раздражение! Работы по ремонту и техническому обслуживанию изделия разрешается выполнять только квалифицированным и уполномоченным специалистам при соблюдении инструкций по технике...
Page 337 РУ ОПАСНОСТЬ Опасность, обусловленная ударом электрическим током! Работы на электрооборудовании изделия разрешено выполнять только специалистам-электротехникам и прошедшему инструктаж обслуживающему персоналу под руководством электрика и с соблюдением электротехнических норм! Перед открытием устройства извлеките вилку из розетки, если такая имеется, чтобы избежать его случайного включения. При...
Page 338 РУ Данные электрического присоединения см. на фирменной табличке изделия ОСТОРОЖНО Опасность для здоровья, обусловленная шумом! Изделие может создавать шум, точную информацию см. в технических характеристиках. При использовании с другим оборудованием и/или по причине локальных условий уровень звукового давления по месту эксплуатации изделия может быть выше.
Page 339: Информация Об Изделии
РУ 3 Информация об изделии 3.1 Функциональное описание Данное изделие - это компактный фильтрующий прибор для сварочного дыма, с помощью которого различные виды дыма, возникающие при сварке, всасываются у места возникновения и очищаются со степенью очистки свыше 99 %. Всасываемый воздух очищается в процессе 2-ступенчатой фильтрации, а...
Page 340: Отличительная Особенность - Имеет Сертификацию W3/Ifa
РУ 3.2 Отличительная особенность – имеет сертификацию W3/IFA Изделие производится в двух версиях: • Исполнение – без сертификации IFA • Исполнение – имеет сертификацию IFA См. об этом в разделе Технические данные: Класс сварочного дыма и стандарт испытаний IFA. Изделие в стандартном исполнении имеет сертификацию IFA. Это...
Page 341 РУ УКАЗАНИЕ УКАЗАНИЕ При сварке легированных или высококачественных сталей с присадками более 5 % хрома/никеля, выделяются канцерогенные CMR-вещества (по английски Carcinogenic, mutagenic, reprotoxic). В соответствии с нормативными положениями, в Германии для вытяжки эти опасных для здоровья частиц дыма разрешается использовать только испытанные и допущенные изделий в режимах вентиляции.
Page 342: Общие Требования Согласно Din En Iso 21904
РУ 3.4 Общие требования согласно DIN EN ISO 21904 УКАЗАНИЕ Присоединение трубопроводов, всасывающих рукавов и шлангов. Присоединенные к изделию трубопроводы, вытяжные рукава и шланги могут вызывать падение давления и проектировщики установки или эксплуатационники должны учитывать это. Присоединенные компоненты должны быть пригодны для изделия и должны...
Page 343: Маркировки И Таблички, Устанавливаемые На Изделии
РУ • с жидкостями и обусловленным ими загрязнением воздушного потока аэрозолями и парами, содержащими масло; • содержит легко воспламеняющуюся или горючую пыль и/или вещества, которые могут образовывать взрывоопасные смеси или взрывоопасную атмосферу; • содержит другую агрессивную или абразивную пыль, которая ведет к...
Page 344 РУ ПРЕДУПРЕЖДЕНИЕ Серьезная опасность повреждения органов дыхания и дыхательных путей - обязательно ношение фильтровальных защитных масок класса FFP2 или выше. При контакте кожи со сварочным дымом и т. д. у людей с чувствительной кожей может возникнуть раздражение — носить защитную одежду. Перед...
Page 345: Транспортировка И Хранение
РУ 4 Транспортировка и хранение 4.1 Транспортировка ОПАСНОСТЬ Опасное для жизни сдавливание при погрузке и транспортировке изделия! В результате ненадлежащего подъема и ненадлежащей транспортировки используемый, при необходимости, поддон с изделием может опрокинуться и упасть! • Не стойте под грузом, подвешенным на крюке грузоподъемного устройства! •...
Page 346: Монтаж
РУ 5 Монтаж УКАЗАНИЕ Эксплуатационнику изделия разрешается привлекать к самостоятельному монтажу изделия только персонал, который знаком с выполнением данной задачи. Для монтажа изделия требуются два человека. Учитывайте, что обратный провод сварочной цепи между заготовкой и сварочным аппаратом имеет низкое сопротивление, поэтому необходимо...
Page 347 РУ Поз. Наименование Количество Вытяжной колпак Вытяжной рукав + несущая конструкция Рукоятка Фильтрующий элемент Элемент управления Направляющий ролик с тормозной системой Заднее колесо Табл. 102: Монтаж 1. Снимите с изделия упаковочный материал и стяжные ленты. 2. Привинтите к изделию рукоятки (поз. 3) с помощью винтов из комплекта...
Page 348: Эксплуатация
РУ 6 Эксплуатация Каждый рабочий, связанный с эксплуатацией, техническим обслуживанием и ремонтом изделия, должен внимательно ознакомиться и хорошо понимать настоящее руководство по эксплуатации, а также инструкции возможных навесных изделий и принадлежностей. 6.1 Квалификация обслуживающего персонала Эксплуатационнику изделия разрешается привлекать к самостоятельному...
Page 349 РУ Поз. Наименование Указание Переключатель Вкл. / Выкл. Сигнальная лампочка Монтажное отверстие для гнездового контактного зажима пуска-останова (опция) (закрыто заглушкой) Отверстие для измерения давления (только для сотрудников службы сервиса) Звуковое сигнальное устройство Манометрический выключатель (закрыто заглушкой) (только для сервисных техников) Табл.
Page 350: Установка Вытяжного Колпака
РУ УКАЗАНИ Е • Звуковое сигнальное устройство (поз. 5) Надежное удаление сварочного дыма возможно только при достаточной производительности системы вытяжки. По мере увеличения загрузки фильтра пылью возрастает их сопротивление потоку и производительность вытяжной системы падает. Когда мощность падает ниже минимально допустимого значения, подается...
Page 351: Ввод В Эксплуатацию
РУ Рис. 67: Установка вытяжного колпака • Установите вытяжной рукав так, чтобы вытяжной колпак был наклонен и находится на расстоянии примерно 25 см над местом сварки. • Вытяжной колпак нужно установит так, чтобы он надежно улавливал сварочный дым с учетом термически обусловленного движения...
Page 352 РУ 1. Соедините сетевой кабель изделия с электрической сетью. 2. Включить изделие с помощью выключателя с отметками «0» и «I». 3. Включается вентилятор и зеленая сигнальная лампа выключателя устройства сигнализирует о безотказной работе. В случае неисправности см. раздел «Устранение неисправностей». 1502818-03 - 352 -...
Page 353: Содержание В Исправности
РУ 7 Содержание в исправности Указания, изложенные в настоящей главе, следует рассматривать как минимальный набор требований. В зависимости от условий эксплуатации может потребоваться выполнение дополнительных инструкций для поддержания изделия в оптимальном рабочем состоянии. Работы по техническому обслуживанию и ремонту, описанные в этой главе, должны...
Page 354: Техническое Обслуживание
РУ 7.2 Техническое обслуживание Регулярный контроль и техническое обслуживание, проводимые не реже одного раза в год, оказывают положительное влияние на надежное функционирование изделия. Изделие не требует технического обслуживания за исключением того, что требуется замена фильтра по потребности. При ремонте и устранении неисправностей необходимо соблюдать предупредительные...
Page 355 РУ ПРЕДУПРЕЖДЕНИЕ Очистка фильтрующих элементов категорически запрещена. Это неизбежно приводит к повреждению фильтрующего элемента, что делает работу фильтра невозможной, и опасные вещества попадают в воздух. При выполнении работ, описанных ниже, особое внимание необходимо обращать на уплотнение основного фильтра. Высокая степень очистки обеспечивается только при не поврежденном уплотнении.
Page 356: Замена Фильтра
РУ 7.2.2 Замена фильтра Замену фильтра производят следующим образом: Рис. 68: Замена фильтра - извлечение фильтрующего элемента Поз. Наименование Поз. Наименование Фильтрующий элемент Заглушка Уплотнительное кольцо Опорная рама Табл. 104: Замена фильтра - извлечение фильтрующего элемента Смена фильтрующего элемента: 1. Выключите изделие нажатием его выключателя. 2.
Page 357 РУ засоренный фильтрующий элемент в соответствии с действующими требованиями. Рис. 69: Замена фильтра - установка фильтрующего элемента Поз. Наименование Поз. Наименование Фильтрующий элемент Опорная рама Уплотнительное кольцо Уплотнительная поверхность Табл. 105: Замена фильтра - установка фильтрующего элемента 6. Очистите уплотнительную поверхность (поз. 5) изделия влажной тряпкой.
Page 358: Устранение Неисправностей
РУ 7.3 Устранение неисправностей Устранение Причина Указание неисправност ей Не все Слишком большое Переставьте вытяжной частицы пыли расстояние между колпак ближе всасываются вытяжным колпаком и местом сварки Выпускные отверстия для Выходное отверстие для воздуха закрыты чистого воздуха держать открытым Подается Недостаточная...
Page 359: Аварийные Процедуры
РУ Выход частиц Фильтрующие патроны Замените фильтрующие пыли на повреждены патроны стороне чистого воздуха Срабатывает Двигатель заблокирован Поручите электрику защитный проверить автомат двигателя Изделие не Отсутствует сетевое Поручите электрику включается напряжение проверить Датчик пуска-останова Начать процесс сварки (опция) подсоединен, но ток...
Page 360: Утилизация
РУ 8 Утилизация ПРЕДУПРЕЖДЕНИЕ При контакте кожи со сварочным дымом и т. п. у людей с чувствительной кожей может возникнуть раздражение! Работы по демонтажу изделия разрешается выполнять только квалифицированным и уполномоченным специалистам при соблюдении инструкций по технике безопасности и действующих нормативных...
Page 361: Приложение
РУ 9 Приложение 9.1 Декларация соответствия требованиям ЕС Обозначение: Фильтрующий прибор для сварочного дыма Серия: SmartFil Тип: 64650 (при необходимости отличающиеся номера артикулов других вариантов изделия) Идентификацион См. фирменную табличку в первой части данного руководства ный № машины: по эксплуатации...
Page 362: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 363: Технические Данные
РУ 9.3 Технические данные Обозначение Тип Фильтр 64650 Ступени очистки Метод фильтрации Заменяемый фильтр Метод очистки Площадь фильтра [м²] Количество фильтрующих элементов Общая площадь фильтра [м²] Тип фильтра Safe Change Filter (фильтр с безопасной заменой) Фильтрующий материал Холст из полиэфира Эффективность...
Page 364: Габаритный Чертеж
РУ Табл. 107: Технические данные 9.4 Габаритный чертеж Рис. 70: Габаритный чертеж Символ Размеры Символ Размеры 1.169 мм 764 мм 795 мм 160 мм 836 мм 360 мм 667 мм 280 мм Табл. 108: Таблица размеров – 150 мм вытяжной рукав Символ...
Page 365: Запасные Части И Принадлежности
РУ Табл. 109: Таблица размеров – 180 мм вытяжной рукав 9.5 Запасные части и принадлежности № п/п Наименование № арт. Вытяжной колпак Ø 150 мм 7910300 Вытяжной колпак со светодиодными 79103040 лампами выключателем Шланг для вытяжного рукава 2 м, Ø 150 1140348 мм...
Page 366 HU – Üzemeltetési útmutató Ungari sch 1 Általános..................- 368 - 1.1 Bevezetés ....................... - 368 - 1.2 Utalások szerzői és oltalmi jogokra ............. - 368 - 1.3 Megjegyzés az üzemeltető számára ............ - 368 - 2 Biztonság ..................- 370 - 2.1 Általános tudnivalók ..................
Page 367 7.2.2 Szűrőcsere ....................- 391 - 7.3 Hibaelhárítás ....................- 394 - 7.4 Katasztrófaelhárítási intézkedések ............ - 394 - 8 Leselejtezés ................- 396 - 8.1 Műanyagok ....................- 396 - 8.2 Fémek ......................- 396 - 8.3 Szűrőelemek ....................- 396 - 9 Függelék ..................
Page 368: Általános
1.2 Utalások szerzői és oltalmi jogokra Ezt a használati utasítást bizalmasan kell kezelni. Csak arra jogosult személyek számára szabad hozzáférhetővé tenni. Harmadik személynek csak a KEMPER GmbH (továbbiakban: gyártó) írásos hozzájárulásával szabad átadni. Valamennyi dokumentum a szerzői jogvédelem hatálya alá esik. A dokumentumok átadása, sokszorosítása, akár kivonatos formában is,...
Page 369 helyszínén érvényes kötelező balesetvédelmi szabályozások mellett figyelembe veendők a biztonságos és szakszerű munkavégzés elismert műszaki szabályai is. A gyártó engedélye nélkül tilos bármiféle olyan változtatást, fel- vagy átszerelést végezni a terméken, amely csökkentheti a biztonságot! A felhasználandó pótalkatrészeknek meg kell felelniük a gyártó által meghatározott technikai követelményeknek.
Page 370: Biztonság
2 Biztonság 2.1 Általános tudnivalók A terméket a technika legújabb állásának és az általánosan elfogadott biztonságtechnikai szabályoknak megfelelően fejlesztettük és gyártottuk. A termék üzemeltetése közben technikai veszélyeknek lehet kitéve a kezelő, továbbá kár érheti a terméket, ill. más dologi értékeket, ha: •...
Page 371: Az Üzemeltető Által Kihelyezendő Jelölések És Táblák
2.3 Az üzemeltető által kihelyezendő jelölések és táblák Az üzemeltető köteles szükség esetén további jelöléseket és táblákat helyezni a termékre és környezetébe. Az ilyen jelölések és táblák vonatkozhatnak például személyi védőfelszerelés viselésének előírására. 2.4 Biztonsági előírások a kezelőszemélyzet részére Használat előtt a termék felhasználóját információkkal utasításokkal és oktatásokkal kell eligazítani a termék kezeléséről, valamint a felhasználásra kerülő...
Page 372: Biztonsági Utasítások Fenntartáshoz/Hibaelhárításhoz
Munkát kizárólag megbízható, képesített személy végezhet. Tartsa be a törvény által megszabott alsó korhatárt! Oktatás, betanítás, eligazítás alatt álló, általános képzésben részt vevő személy vagy gyakornok a terméken csak tapasztalt személy állandó felügyelete mellett tevékenykedhet. 2.5 Biztonsági utasítások fenntartáshoz/hibaelhárításhoz A szerviz- és karbantartási ajtók legyenek mindig hozzáférhetőek. A szerelési, karbantartási és javítási munkákat, valamint hibaelhárításokat csak kikapcsolt termék mellett szabad végrehajtani.
Page 373 VESZÉLY Áramütés veszélye! A termék elektromos részein munkát csak elektromos szakember vagy betanított kezelőszemélyzet végezheti elektromos szakember vezetése és felügyelete alatt, az elektrotechnikai előírások betartásával! A termék kinyitása előtt ha van hálózati csatlakozódugó, húzzák ki és biztosítsák a terméket véletlen visszakapcsolás ellen. A termék elektromos tápellátásának üzemzavara esetén azonnal kapcsolja ki a terméket a be-/kikapcsoló...
Page 374 VIGYÁZAT Zaj okozta egészségkárosodás veszélye! A termék zajt kelthet. Ennek pontos jellemzőit a műszaki adatok tartalmazzák. Más gépekkel összekapcsolva és/vagy a helyi adottságoktól a használat helyén magasabb zajszint is keletkezhet. Ebben az esetben az üzemeltető köteles a kezelőszemélyzetnek a megfelelő védőfelszerelést biztosítani.
Page 375: Termékadatok
3 Termékadatok 3.1 Működési leírás A termék egy kompakt hegesztési füstszűrő berendezés, amely a keletkezés helyének közelében elszívja a hegesztés közben keletkező hegesztési füstöt, és 99%-ot meghaladó leválasztási fokkal működik. Az elszívott levegőt egy 2 fokozatú szűrési folyamatban tisztítja meg a készülék, majd visszavezeti a munkatérbe.
Page 376: Rendeltetésszerű Használat
• Kivitel- nem IFA által ellenőrzött • Kivitel- IFA által ellenőrzött Lásd ehhez a Műszaki adatok c. fejezett: Füstleválasztó osztály és IFA vizsgáló szabvány. A termék alapkivitele IFA által ellenőrzött. Ez azt jelenti, hogy a termék eleget tesz a W3 hegesztési füstosztály követelményeinek/IFA által ellenőrzött a szabvány szerint.
Page 377 MEGJEGYZÉS MEGJEGYZÉS Az ötvözött vagy magasan ötvözött acélok hegesztésekor, amelyek 5% feletti króm/nikkel hegesztési hozaganyagokat tartalmaznak, rákkeltő CMR anyagok (angolul: Carcinogenic, mutagenic, reprotoxic) szabadulnak fel. Az ilyen egészségre káros füstrészecskék elszívásakor a hatósági előírások szerint csak ellenőrzött és arra engedélyezett készülékeket szabad az úgynevezett levegőkeringetéses eljárásban üzemeltetni.
Page 378: A Din En Iso 21904 Szabvány Szerinti Általános Követelmények
3.4 A DIN EN ISO 21904 szabvány szerinti általános követelmények MEGJEGYZÉS A csővezetékek, elszívókarok és tömlők csatlakoztatása. A csatlakoztatott csővezetékek, elszívókarok és tömlők a terméken nyomáscsökkenést okozhatnak, amelyet a berendezés tervezőjének vagy a felhasználónak figyelembe kell vennie. A csatlakoztatott komponensek a termékhez legyenek alkalmasak, és biztosítsák a szükséges min.
Page 379: Jelölések És Táblák A Terméken
• könnyen gyulladó, éghető poroknak és/vagy anyagoknak van kitéve, amelyek robbanóképes elegyet vagy közegeket képezhetnek; • más agresszív vagy abrazív hatású porokat tartalmaz, amelyek a terméket és a felhasznált szűrőelemeket károsítják; • szerves, toxikus anyagokat/anyaghányadokat tartalmaz, amelyek a szerkezeti anyag leválasztásakor felszabadulnak. 2.
Page 380 FIGYELMEZTETÉS Mivel a légzőszervek és a légutak súlyos károsodhatnak, FFP2 vagy magasabb osztályú légzésvédelmi eszközt kell viselni. Ha a hegesztési füst stb. a bőrrel érintkezik, akkor az érzékeny emberek bőre kipirosodhat – viseljen védőruházatot. A hegesztési munkálatok megkezdése előtt győződjön meg a termék megfelelő...
Page 381: Szállítás És Raktározás
4 Szállítás és raktározás 4.1 Szállítás VESZÉLY Életveszélyes beszorulás történhet a termék rakodása és szállítása közben! A szakszerűtlen emeléstől és szállítástól előfordulhat, hogy felbillen és leesik a raklap, rajta a termékkel! • Tilos lengő teher alatt tartózkodni! • Vegye figyelembe a szállítási és az emelő segédeszközök megengedett teherbírását! •...
Page 382: Szerelés
5 Szerelés MEGJEGYZÉS A termék üzemeltetője csak olyan személyeket bízhat meg a termék önálló szerelésével, akik jártasak az adott munkában. A termék szereléséhez két dolgozó szükséges. Fontos, hogy a hegesztési áramnak a munkadarab és a hegesztőgép között elhelyezkedő visszatérő vezetéke alacsony ellenállású legyen, és hogy elkerülhetővé...
Page 383 Poz. Megnevezés Mennyiség Elszívóbura Elszívókar + tartóállvány Tartófogantyú Szűrőelem Kezelőelem Beálló görgő fékkel Hátsó kerék 113. táblázat: Összeszerelés 1. Távolítsa el a csomagolóanyagot és a meglévő feszítőszalagokat a termékről. 2. A tartófogantyúkat (3. poz.) a mellékelt csavarokkal szerelje a termékre. 1502818-03 - 383 -...
Page 384: Használat
6 Használat Valamennyi személynek, aki használja, karbantartja és javítja a terméket, figyelmesen el kell olvasnia és tudnia kell értelmeznie a használati utasítást, valamint az esetleges kiegészítő és tartozéktermékek utasításait. 6.1 A kezelőszemélyzet képesítése A termék üzemeltetője csak olyan személyeket bízhat meg a termék önálló használatával, akik jártasak az adott munkában.
Page 385 Poz. Megnevezés Megjegyzés Be-/kikapcsoló gomb Jelzőfény Nyílás a Start-stop csatlakozóaljzat beépítéséhez (opcionális felszerelés) (vakdugóval zárva) Nyomásmérő port (kizárólag szerviztechnikusok számára) Jelzőkürt Nyomáskapcsoló (vakdugóval zárva) (kizárólag szerviztechnikusok számára) 114. táblázat: Kezelőelemek • I/O főkapcsoló (1. poz.) A termék a kapcsoló megnyomásával kapcsolható be- és ki. A kapcsoló...
Page 386: Az Elszívóbura Pozicionálása
MEGJEGYZ ÉS • Jelzőkürt (5. poz.) A hegesztési füst biztonságos leválasztása csak megfelelő elszívási teljesítménnyel lehetséges. A szűrők egyre nagyobb porkoncentrációjával nő az áramlási ellenállás, és az elszívási teljesítmény csökken. Mihelyt nem éri el a minimális értéket, megszólal a jelzőkürt. Ilyenkor ki kell cserélni a szűrőt.
Page 387: Üzembe Helyezés
74. ábra: Az elszívóbura pozicionálása • Pozicionálja úgy az elszívókart, hogy az elszívóbura ferdén kb. 25 cm-rel a hegesztési pont felett legyen. • Az elszívóburát úgy kell pozicionálni, hogy a hegesztési füst termikusan meghatározott mozgása és az elszívás hatótávolsága biztosan leválassza a hegesztési füstöt.
Page 388 2. A terméket kizárólag az „O” és „I” feliratú gombbal szabad bekapcsolni. 3. A ventilátor bekapcsol, a készülékkapcsoló zöld jelzőfénye pedig a termék üzemzavarmentes működését jelzi. Hiba esetén lásd a „Hibaelhárítás” c. fejezetet. 1502818-03 - 388 -...
Page 389: Fenntartás
7 Fenntartás Az ebben a fejezetben leírt utasítások minimális követelményekként értendőek. Üzemi feltételektől függően további utasítások lehetnek szükségesek a termék optimális állapotban tartásához. Az ebben a fejezetben leírt karbantartási és helyreállítási munkálatokat csak az üzemeltető speciálisan kiképzett javítási személyzetének szabad elvégeznie.
Page 390: Szűrőcsere - Biztonsági Utasítások
A „Biztonság” című fejezetben felsorolt karbantartási és hibaelhárítási figyelmeztető utasításokat be kell tartani. 7.2.1 Szűrőcsere - Biztonsági utasítások A szűrőbetétek élettartama a kiszűrt részecskék fajtájától és mennyiségétől függ. A szűrő egyre nagyobb porterhelése növeli az áramlási ellenállást, és csökken a termék elszívási teljesítménye. Automatikus szűrőtisztítással rendelkező...
Page 391 MEGJEGYZÉS Nincs IFA-engedélyezés a W3-as hegesztési füstleválasztó osztállyal szemben támasztott követelményei szerint/IFA által ellenőrzött. (Lásd a „Műszaki adatok” c. fejezetet) Az IFA-engedélyezés hatályát veszti a következő esetekben: • Nem rendeltetésszerű használat, valamint a termék szerkezetének módosítása. • Nem a pótalkatrészjegyzéknek megfelelő eredeti pótalkatrészek használata.
Page 392 75. ábra: Szűrőcsere - Szűrőelem kivétele Poz. Megnevezés Poz. Megnevezés Szűrőelem Zárófedél Tömítőgyűrű Tartókeret 115. táblázat: Szűrőcsere - Szűrőelem kivétele A szűrőelem cseréje: 1. A terméket a főkapcsolóval kapcsolja ki. 2. A véletlen visszakapcsolást akadályozza meg a hálózati csatlakozódugó kihúzásával. 3.
Page 393 76. ábra: Szűrőcsere - Szűrőelem behelyezése Poz. Megnevezés Poz. Megnevezés Szűrőelem Tartókeret Tömítőgyűrű Tömítőfelület 116. táblázat: Szűrőcsere - Szűrőelem behelyezése 6. Tisztítsa meg a tömítőfelületet (5. poz.) a terméken nedves ruhával. 7. Az új szűrőelemet tolja a termék tartójába (4. poz.) fordított sorrendben. Oda kell figyelni arra, hogy a tömítőgyűrű...
Page 394: Hibaelhárítás
7.3 Hibaelhárítás Hiba Kiváltó ok Megjegyzés A berendezés Túl nagy a távolság az Vigye az elszívóbúrát nem fog fel elszívóbúra és a hegesztés közelebb. minden helye között. porrészecskét. Tisztalevegő-kieresztőnyílás Tartsa szabadon a eltakarva. tisztalevegő- kieresztőnyílást. Megszólalt a Elszívási teljesítmény túl A fojtószelepet az jelzőkürt, a alacsony, elszívóbúra...
Page 395 1. A terméket lehetőleg a hálózati csatlakozódugó meghúzásával válasszák le az áramellátásról. 2. A sűrítettlevegő-ellátást válassza le, ha van. 3. A tűzfészket oltsa el a kereskedelemben szokásos poroltóval. 4. Szükség esetén értesítse a helyi tűzoltóságot. FIGYELMEZTETÉS Ne nyissa a szervizajtós termékeket. Szúróláng keletkezés! Tűzesetkor a terméket semmiképp ne érintsék meg megfelelő...
Page 396: Műanyagok
8 Leselejtezés FIGYELMEZTETÉS A hegesztési füstrészecskékkel stb. történő bőrérintkezés az arra érzékenyeknél bőrirritációt okozhat! A terméken szétszerelési munkát csak képesített és meghatalmazott szakszemélyzet végezhet a biztonsági utasítások és az érvényes balesetvédelmi előírások betartásával! A légzőszervek és légutak súlyos egészségkárosodása lehetséges! A porrészecskékkel való...
Page 397: Függelék
9 Függelék 9.1 EK-megfelelőségi nyilatkozat Megnevezés: Hegesztési füstszűrő készülék Gyártási sorozat: SmartFil Típus: 64650 (a cikkszámok eltérhetnek más termékváltozatnál) Gépazonosító: Lásd a típustáblát a jelen használati utasítás elején. A terméket a következő EK-irányelvek szerint fejlesztették ki, tervezték meg és gyártották: 2006/42/EK –...
Page 398: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 399: Műszaki Adatok
9.3 Műszaki adatok Megnevezés Típus Szűrő 64650 Szűrési fokozatok Szűrési eljárás egyszer használatos szűrő Tisztítási eljárás Szűrőfelület [m²] Szűrőelemek száma Teljes szűrőfelület [m²] Szűrőtípus Safe Change Filter (SCF) Szűrőanyag Poliészter anyag Leválasztási fok [≥ %] 99,5 Hegesztési füstosztály IFA vizsgáló szabvány DIN EN ISO 21904-1+2 Szűrőosztály/porosztály Alapadatok...
Page 400: Méretlap
9.4 Méretlap 77. ábra: Méretlap Szimbólum Méret Szimbólum Méret 1169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm 119. táblázat: Mérettáblázat - 150 mm-es elszívókar Szimbólum Méret Szimbólum Méret 1169 mm 764 mm 795 mm 180 mm 836 mm...
Page 401: Pótalkatrészek És Tartozékok
9.5 Pótalkatrészek és tartozékok Sorszám Megnevezés Cikkszám Elszívóbura Ø 150 mm 7910300 Elszívóbura LED-lámpákkal és 79103040 kapcsolóval Tömlő az elszívókarhoz 2 m, Ø 150 mm 1140348 Tömlő az elszívókarhoz 3 m, Ø 150 mm 1140349 Tömlő az elszívókarhoz 4 m, Ø 150 mm 1140350 Szűrőelem 25 m²...
Page 402 SL – Navodila za uporabo Slowe nisch 1 Splošno ..................- 404 - 1.1 Uvod ......................... - 404 - 1.2 Informacije o avtorskih in sorodnih pravicah ......... - 404 - 1.3 Napotki za upravljavca................- 404 - 2 Varnost ..................- 406 - 2.1 Splošno ......................
Page 403 7.3 Odpravljanje motenj ................. - 430 - 7.4 Ukrepi v nujnem primeru ............... - 430 - 8 Odstranjevanje ................. - 432 - 8.1 Umetne snovi ....................- 432 - 8.2 Kovine......................- 432 - 8.3 Filtrirni elementi ..................- 432 - 9 Dodatek ..................
Page 404: Splošno
Ta navodila za uporabo je treba obravnavati zaupno. Na voljo so lahko le pooblaščenim osebam. Tretjim osebam jih smete izročiti le s pisnim soglasjem KEMPER GmbH, v nadaljevanju imenovan proizvajalec. Vsi dokumenti so zaščiteni v smislu zakona o avtorskih pravicah.
Page 405 Upravljavec brez dovoljenja proizvajalca na izdelku ne sme izvajati nobenih sprememb, nadgradenj in izboljšav, ki bi lahko okrnile varnost! Uporabljeni rezervni deli se morajo skladati s tehničnimi zahtevami, ki jih je določil proizvajalec. To je pri originalnih rezervnih delih vedno zagotovljeno. Upravljanje, vzdrževanje in transport izdelka lahko izvaja samo usposobljeno in izobraženo osebje.
Page 406: Varnost
2 Varnost 2.1 Splošno Izdelek je bil razvit in izdelan v skladu s stanjem tehnike in priznanimi varnostno-tehničnimi pravili. Pri obratovanju izdelka lahko pride do tehničnih nevarnosti za upravljavca oz. do motenj stroja ter druge lastnine, če: • izdelek upravlja neusposobljeno ali nepodučeno osebje, •...
Page 407: Oznake/Znaki, Ki Jih Mora Namestiti Upravljavec
2.3 Oznake/znaki, ki jih mora namestiti upravljavec Upravljavec je odgovoren, da po potrebi na izdelek in v njegovo okolje namesti dodatne oznake in znake. Takšne oznake in znaki se lahko nanašajo npr. na predpis za nošenje osebne varovalne opreme. 2.4 Varnostni napotki za upravljalno osebje Pred uporabo je treba uporabnika izdelka s pomočjo informacij, navodil in izobraževanj poučiti o rokovanju z izdelkom in uporabi ustreznih materialov in pomožnih sredstev.
Page 408: Varnostni Napotki Za Servisiranje/Odpravljanje Motenj
2.5 Varnostni napotki za servisiranje/odpravljanje motenj Servisna vrata in vrata za vzdrževanje morajo biti ves čas prosto dostopna. Opremljanje, vzdrževalna in servisna dela ter odpravljanje motenj se lahko izvaja samo ob izklopljenem izdelku. Pri vzdrževalnih in servisnih delih vedno zategnite zrahljane vijačne spoje! Če je to predpisano, predvidene vijake zategujte z momentnim ključem.
Page 409 NEVARNOST Nevarnost zaradi električnega udara! Dela na električni opremi izdelka lahko izvajajo samo električarji ali usposobljeno upravljalno osebje pod vodstvom in nadzorom električarja v skladu s predpisi elektronike! Pred odpiranjem izdelka izvlecite omrežni vtič, če je prisoten, in se s tem zaščitite pred neželenim ponovnim vklopom.
Page 410 1502818-03 - 410 -...
Page 411: Podatki Izdelka
3 Podatki izdelka 3.1 Opis delovanja Izdelek je kompaktna filtrirna naprava za varilni dim, s katero se pri varjenju nastali varilni dim v bližini mesta nastajanja odsesa in izloči s stopnjo ločevanja več kot 99 %. Odsesani zrak se čisti v 2-stopenjskem postopku filtriranja in nato dovaja nazaj v prostor.
Page 412: Merilo Razlikovanja - Preverjeno Po W3/Ifa
3.2 Merilo razlikovanja – preverjeno po W3/IFA Izdelek se proizvaja v dveh različicah: • različica – brez testiranja IFA • različica – s testiranjem IFA Glejte poglavje Tehnični podatki: Razred varilnega dima in standard preskušanja IFA. Standardna izvedba izdelka je testirana pri IFA. To pomeni, da izdelek izpolnjuje zahteve razreda odvajanja varilnega dima s preskusom W3/IFA.
Page 413 NAPOTEK NAPOTEK Pri varjenju legiranih ali visoko legiranih jekel z varilnimi dodatki z več kot 5 % kroma/ niklja, se sproščajo rakotvorne snovi CMR (angl. carcinogenic, mutagenic, reprotoxic – rakotvorno, mutageno ali strupeno za razmnoževanje). V skladu z uradnimi predpisi je dovoljeno v Nemčiji za odsesavanje teh zdravju škodljivih dimnih delcev uporabljati le preverjene in v ta namen odobrene izdelke, ki naj delujejo v tako imenovanem načinu kroženja zraka.
Page 414: Splošne Zahteve Po Din En Iso 21904
3.4 Splošne zahteve po DIN EN ISO 21904 NAPOTEK Priključitev cevovoda, sesalnih rok in cevi. Na izdelek priključeni cevovod, sesalne roke in cevi lahko povzročijo padec tlaka, zato ga mora programer ali uporabnik imeti pod nadzorom. Priključene komponente morajo biti ustrezne za izdelek in zagotavljati potrebno najmanjšo stopnjo pretoka (zmogljivost odsesavanja).
Page 415: Oznake In Znaki Na Izdelku
• vsebuje druge agresivne ali abrazivne prahe, ki lahko poškodujejo izdelek in uporabljene filtrirne elemente; • vsebuje organske, strupene snovi/deleže snovi, ki se sproščajo pri ločitvi materiala. 2. Mesto postavitve na prostem, kjer je izdelek izpostavljen vremenskim vplivom, saj je izdelek dovoljeno postaviti le v zaprtih stavbah. Če je morda na voljo različica izdelka za zunanjo uporabo, potem jo je dovoljeno postaviti v zunanjem območju.
Page 416 OPOZORILO Možne so težke zdravstvene poškodbe dihalnih organov in dihalnih poti – nosilce dihalne aparate razreda FFP2 ali več. Stik kože z varilnim dimom itn., lahko pri občutljivih osebah povzroči draženje kože – nosite zaščitna oblačila. Pred pričetkom varjenja se prepričajte, da je izdelek pravilno postavljen/nastavljen in da so filtrski elementi popolni in nepoškodovani ter da izdelek deluje! Izdelek v celoti deluje samo, če je vklopljen.
Page 417: Transport In Skladiščenje
4 Transport in skladiščenje 4.1 Transport NEVARNOST Možne so življenjsko nevarne zmečkanine pri nalaganju in transportu izdelka. Zaradi neprimernega dviganja in transportiranja se lahko morebitna paleta z izdelkom prevrne in pade! • Nikoli se ne zadržujte pod visečim bremenom! • Pri transportu in dvižnih pripomočkih upoštevajte dovoljeno nosilnost! •...
Page 418: Montaža
5 Montaža NAPOTEK Upravljavec izdelka lahko samostojno montažo izdelka prepusti samo osebam, ki poznajo to nalogo. Za montažo izdelka sta potrebna dva sodelavca. Paziti je treba, da ima povratni vodnik varilnega toka med obdelovancem in varilnim strojem nizko upornost ter da se preprečijo povezave med obdelovancem in izdelkom, tako da varilni tok ne more teči nazaj v varilni stroj prek zaščitnega vodnika izdelka.
Page 419 Pol. Oznaka Količina Odsesovalni pokrov Sesalna roka + Nosilno ogrodje Ročaj Filtrirni element Upravljalni element Usmerjevalna kolesca z zavoro Zadnje kolo Tab. 124: Montaža 1. Embalažni material in napenjalne trakove odstranite z izdelka. 2. Ročaje (pol. 3) montirajte na izdelek s priloženimi vijaki. 1502818-03 - 419 -...
Page 420: Uporaba
6 Uporaba Vsaka oseba, ki se ukvarja z uporabo, vzdrževanjem in popravili izdelka, mora temeljito prebrati in razumeti ta navodila za uporabo in navodila možnih prigradnih izdelkov in dodatne opreme. 6.1 Usposobljenost upravljalnega osebja Upravljavec izdelka lahko samostojno uporabo izdelka prepusti samo osebam, ki so seznanjene s to nalogo.
Page 421 Pol. Oznaka Napotek Stikalo za vklop/izklop Opozorilna luč Vgradna odprtina priključka za zagon in zaustavitev (izbirna oprema) (zaprta s slepim pokrovom) Odprtina za merjenje tlaka (le za serviserje) Opozorilna hupa Tlačno stikalo (zaprto s slepim pokrovom) (samo za serviserje) Tab. 125: Upravljalni elementi •...
Page 422: Nameščanje Odsesovalnega Pokrova
NAPOTEK • Opozorilna hupa (pol. 5) Varno zajemanje varilnega dima je mogoče le z zadostno zmogljivostjo odsesavanja. Z naraščajočo zasičenostjo filtra s prahom se poveča upornost pretoka in zmogljivost odsesavanja se zmanjša. Ko je dosežena minimalna vrednost, se aktivira opozorilna hupa. Zdaj je treba zamenjati filter.
Page 423: Začetek Uporabe
Sl. 81: Nameščanje odsesovalnega pokrova • Sesalno roko namestite tako, da se odsesovalni pokrov nahaja pribl. 25 cm prečno nad mestom varjenja. • Odsesovalni pokrov morate namestiti tako, da bo ob upoštevanju termično pogojenega gibanja varilnega dima in razpona sesanja varilni dim gotovo zajet.
Page 424 3. Ventilator začne delovati in zelena opozorilna lučka na stikalu naprave označuje nemoteno delovanje. V primer motnje glejte poglavje »Odpravljanje motenj«. 1502818-03 - 424 -...
Page 425: Servisiranje
7 Servisiranje Navodila v tem poglavju je treba razumeti kot minimalne zahteve. Glede na pogoje obratovanja bodo morda potrebna dodatna navodila, da lahko izdelek ohranite v optimalnem stanju. Vzdrževalna in servisna dela, opisana v tem poglavju, smejo izvesti le posebej usposobljeni serviserji lastnika. Za uporabo potrebni nadomestni deli se morajo skladati s tehničnimi zahtevami, ki jih je določil proizvajalec.
Page 426: Menjava Filtra - Varnostni Napotki
7.2.1 Menjava filtra - varnostni napotki Življenjska doba vložkov filtra je odvisna od vrste in količine izločenih delcev. Z naraščajočo zasičenostjo filtra s prahom se poveča upornost pretoka in zmogljivost odsesavanja izdelka se zmanjša. Tudi pri izdelkih s samodejnim čiščenjem filtra, če je na voljo, lahko zaradi oblog pride do zmanjšanja upora pretoka.
Page 427: Menjava Filtra
NAPOTEK Izdelki z dovoljenjem IFA so preverjeni v skladu z zahtevami razreda ločevanja varilnega dima W3/IFA. (glejte poglavje Tehnični podatki) Dovoljenje IFA preneha veljati v primeru: • nenamenske uporabe ali konstrukcijske spremembe izdelka. • uporabe neoriginalnih delov, ki niso v skladu s seznamom nadomestnih delov.
Page 428 Sl. 82: Menjava filtra – Odstranjevanje filtrirnega elementa Pol. Oznaka Pol. Oznaka Filtrirni element Pokrovček Tesnilni obroč Nosilni okvir Tab. 126: Menjava filtra – Odstranjevanje filtrirnega elementa Menjava filtrirnega elementa: 1. Izdelek izklopite s tipko naprave. 2. Preprečite nenameren ponovni vklop tako, da izvlečete električni vtič iz vtičnice.
Page 429 Sl. 83: Menjava filtra – vstavljanje filtrirnega elementa Pol. Oznaka Pol. Oznaka Filtrirni element Nosilni okvir Tesnilni obroč Tesnilna površina Tab. 127: Menjava filtra – vstavljanje filtrirnega elementa 6. Tesnilno površino (pol. 5) na napravi očistite z vlažno krpo. 7. Novi filtrirni element v obratnem vrstnem redu potisnite v ležišče (pol. 4) v napravi.
Page 430: Odpravljanje Motenj
7.3 Odpravljanje motenj Motnja Vzrok Napotek Vsi delci prahu Razdalja odsesovalnega Približajte odsesovalni niso zajeti pokrova do varilnega pokrov mesta je prevelika Odprtina za odvod čistega Odprtino za odvod čistega zraka je zamašena zraka očistite Aktivira se Zmogljivost odsesavanja je Dušilno loputo v opozorilna premajhna, dušilna loputa...
Page 431 2. Izklopite napajanje s stisnjenim zrakom, če obstaja. 3. Žarišče požara gasite z običajnim gasilnim aparatom na prah. 4. Po potrebi obvestite lokalne gasilce. OPOZORILO Ne odpirajte izdelkov z vzdrževalnimi vrati. Nastajanje ognjenih izbruhov. V primeru požara se izdelka v nobenem primeru ne dotikajte brez primernih zaščitnih rokavic.
Page 432: Odstranjevanje
8 Odstranjevanje OPOZORILO Stik kože z varilnim dimom itd. lahko pri občutljivih osebah povzroči draženje kože! Demontažna dela na izdelku lahko izvaja samo usposobljeno in pooblaščeno osebje ob upoštevanju varnostnih napotkov in veljavnih predpisov za preprečevanje nesreč! Možne so težke zdravstvene poškodbe dihalnih organov in dihalnih poti. Za preprečevanje stika in vdihovanja delcev prahu uporabite zaščitna oblačila, rokavice in primeren dihalni aparat! Pri demontažnih delih se je treba izogibati sproščanju nevarnih delcev...
Page 433: Dodatek
9 Dodatek 9.1 Izjava o skladnosti ES Oznaka: Filtrirna naprava za varilni dim Serija: SmartFil Tip: 64650 (po potrebi drugačna številka artikla pri drugi različici izdelka) ID stroja: glejte tipsko ploščico v sprednjem delu teh navodil za uporabo Izdelek je razvit, zasnovan in izdelan v skladu z Direktivami ES 2006/42/ES - Direktiva o strojih Izdelek je še vedno v skladu z določbami Direktive...
Page 434: Ukca Declaration Of Confirmity
Fehle r! D oku mentvariable nicht defin iert. 9.2 UKCA Declaration of Confirmity Designation: Welding fume filter unit Series: SmartFil Type: 64650 (possibly different article numbers for other product variants) Machine ID: See name plate in front section of this operating manual...
Page 435: Tehnični Podatki
9.3 Tehnični podatki Filter 64650 Stopnje filtra Postopek filtra Filter za enkratno uporabo Postopek čiščenja Površina filtra [m²] Število filtrirnih elementov Skupna površina filtra [m²] Tip filtra Safe Change Filter (SCF) Material filtra Koprena iz poliestra Stopnja izločevanja [≥ %] 99,5 Razred varilnega dima Standard preskušanja IFA...
Page 436: List Z Merami
9.4 List z merami Sl. 84: List z merami Simbol Mere Simbol Mere 1.169 mm 764 mm 795 mm 160 mm 836 mm 360 mm 667 mm 280 mm Tab. 130: Tabela z merami – 150 mm sesalna roka Simbol Mere Simbol Mere...
Page 437: Nadomestni Deli In Dodatna Oprema
9.5 Nadomestni deli in dodatna oprema Zap. št. Oznaka Št. izd. Sesalna napa Ø 150 mm 7910300 Sesalna napa z LED-lučmi in stikalom 79103040 Cev za sesalno roko 2 m, Ø 150 mm 1140348 Cev za sesalno roko 3 m, Ø 150 mm 1140349 Cev za sesalno roko 4 m, Ø...
Page 439 Deutschland (HQ) Ceská Republika España KEMPER GmbH KEMPER IBÉRICA, S.L. KEMPER spol. s r.o. Von-Siemens-Str. 20 Pyšelská 393 Avda Diagonal, 421 3º D-48691 Vreden CZ-257 21 Porící nad Sázavou E-08008 Barcelona Tel. +49 2564 68-0 Tel. +420 317 798-000 Tel. +34 902 109-454...

Kemper SmartFil Notice D'utilisation

Deutsch

English

Français

Dutch

Español

Português

Italiano

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Kemper SmartFil

Sommaire des Matières pour Kemper SmartFil
