2 Remarques relatives à la documentation
2
Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Appareil - référence d'article
VC CH 656/5‑5
VC CH 806/5‑5
VC CH 1006/5‑5
VC CH 1206/5‑5
3
Description du produit

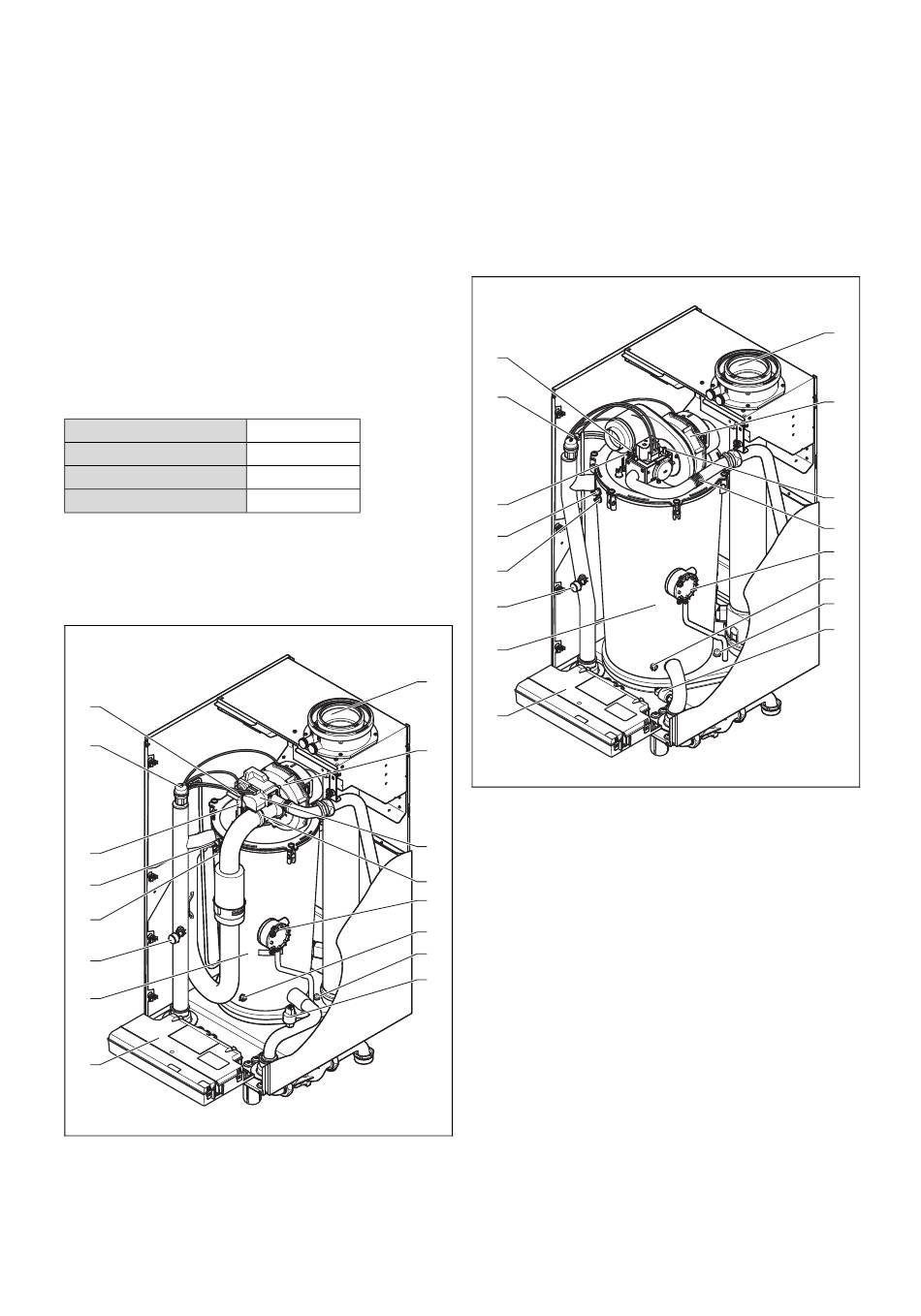

3.1
Structure du produit (656/5-5 et 806/5‑5)
16
15
14
13
12
11
10
9
1
Raccordement pour
conduit du système
ventouse
2
Ventilateur
8
0010015696
0010007394
0010007398
0010007399
3
Mécanisme gaz
4
Raccord pour tube
d'aspiration d'air
5
Capsule de pression
des gaz de combustion
6
Sonde de température
de retour
7
Limiteur de température
de sécurité (LTS)
8
Capteur de pression
d'eau
9
Boîtier électronique
10
Échangeur de chaleur à
condensation intégral
3.2
Structure du produit (1006/5-5 et 1206/5‑5)
16
15
14
13
12
11
10
1
9
2
1
Raccordement pour
conduit du système
ventouse
3
2
Ventilateur
3
Mécanisme gaz
4
4
Collecteur d'entrée d'air
5
5
Capsule de pression
6
des gaz de combustion
7
6
Sonde de température
de retour
8
7
Limiteur de température
de sécurité (LTS)
8
Capteur de pression
d'eau
Notice d'installation et de maintenance ecoTEC plus 0020207101_04
11
Manomètre
12
Sonde de température
de départ
13
Limiteur de température
de sécurité (LTS)
14
Électrode d'allumage
15
Purgeur automatique
16
Électrode de
surveillance
1
2
3
4
5
6
7
8
9
Boîtier électronique
10
Échangeur de chaleur à
condensation intégral
11
Manomètre
12
Sonde de température
de départ
13
Limiteur de température
de sécurité (LTS)
14
Électrode d'allumage
15
Purgeur automatique
16
Électrode de
surveillance
