7.
Une fois le montage du mécanisme gaz neuf terminé,
effectuez un contrôle d'étanchéité (→ page 24).

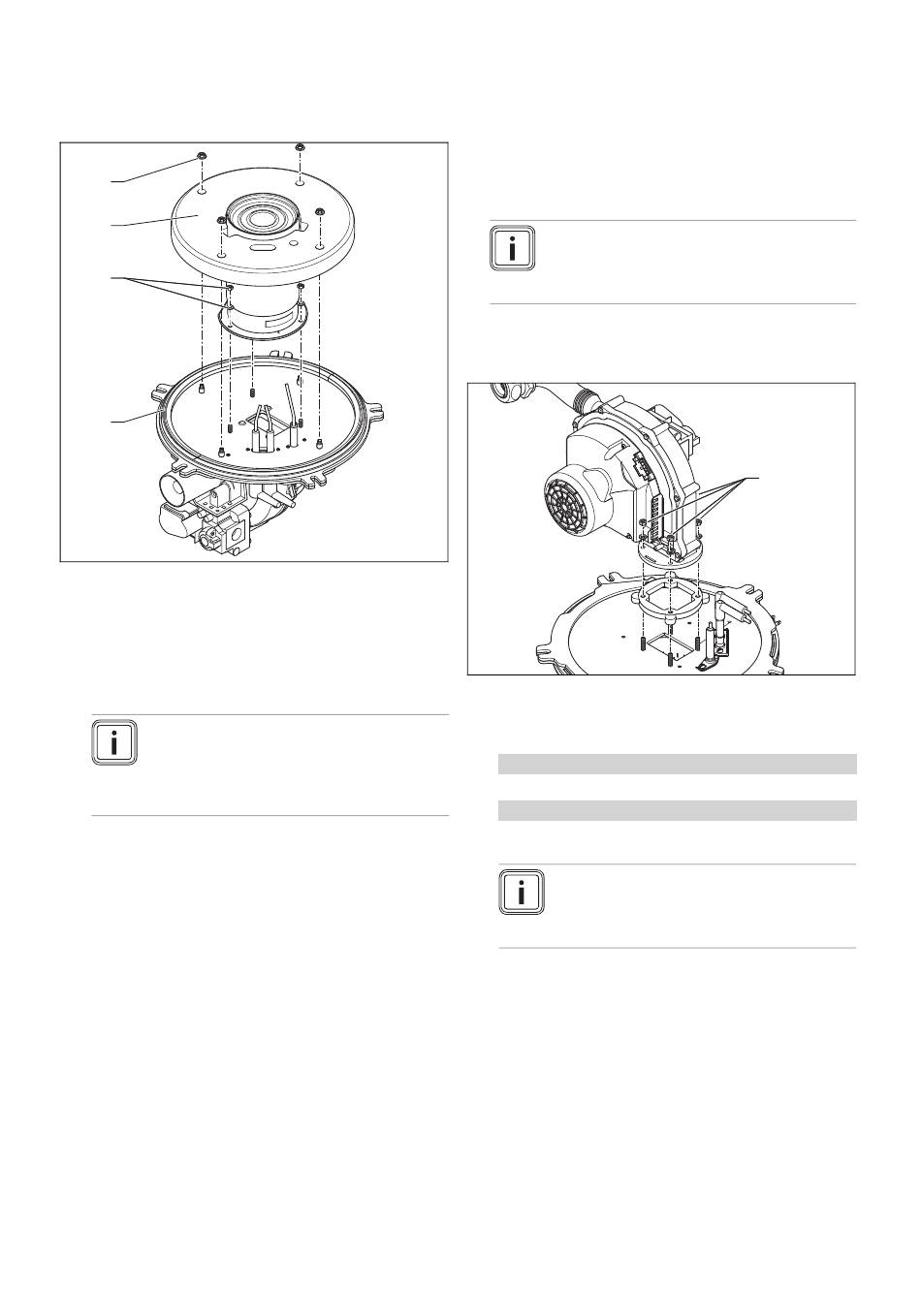

10.10.2 Remplacement du brûleur
1
2
3
4
1.
Démontez la liaison air/gaz. (→ page 29)
2.
Démontez les électrodes d'allumage et de surveillance.
3.
Retirez le joint (4) de la bride de fixation du brûleur.
4.
Desserrez les 4 écrous (1) qui fixent l'isolant thermique.
5.
Retirez la natte isolante (2).
6.
Dévissez les écrous (3) du brûleur.
Remarque
Utilisez une clé à douille adaptée (avec ral-
longe) de manière à ne pas endommager la
nappe du brûleur. Un brûleur avec nappe en-
dommagée ne doit surtout pas être utilisé.
7.
Retirez le brûleur. Pour cela, maintenez le ventilateur et
la bride de fixation du brûleur.
8.
Montez le nouveau brûleur avec un joint neuf.
9.
Fixez le brûleur avec tous les écrous et les rondelles
(3).
–
Couple: 4 Nm
10. Fixez l'isolant thermique avec les 4 écrous (1). Vérifiez
que l'isolant thermique est bien plaqué contre la bride
de fixation du brûleur et que les découpes prévues au
niveau de l'isolant coïncident bien avec les évidements
de la bride..
–
Couple: 6 Nm
11. Montez les électrodes d'allumage et de surveillance.
Utilisez des joints neufs.
–
Couple: 2,8 Nm
12. Montez la liaison air/gaz. (→ page 32)
13. Vérifiez que le produit fonctionne bien et qu'il est
étanche (→ page 24).
0020207101_04 ecoTEC plus Notice d'installation et de maintenance
10.10.3 Remplacement de la natte insonorisante
Si le limiteur de température de sécurité de la porte du brû-
leur se déclenche, c'est peut-être que la natte insonorisante
entre la porte du brûleur et la chambre de combustion est
endommagée.
▶
Contrôlez l'état de la natte insonorisante et remplacez-la
si nécessaire.
Remarque
Pour changer l'isolant thermique, procédez de
la même façon que pour démonter le brûleur.
Il n'est pas nécessaire de démonter le brûleur.
10.10.4 Remplacement du ventilateur
1.
Démontez la liaison air/gaz. (→ page 29)
2.
Dévissez les 4 écrous (1) au niveau du ventilateur.
3.
Montez le ventilateur neuf sur la bride de fixation du
brûleur, dans le même sens que le ventilateur antérieur.
Conditions: Modèles 65 kW, 80 kW et 100 kW
–
Couple: 3,5 Nm
Conditions: Modèles 120 kW
–
Couple: 6 Nm
Remarque
Serrez uniformément les vis du ventilateur.
Le ventilateur ne doit surtout pas être de
biais.
10.10.5 Remplacement de l'échangeur thermique
1.
Vidangez le produit. (→ page 33)
2.
Démontez la liaison air/gaz. (→ page 29)
3.
Dévissez le départ et le retour à l'avant de l'appareil, en
partie basse.
Dépannage 10
1
35
