9 Inspection et maintenance
1.
Retirez les électrodes (1) de la porte du brûleur par le
dessus.
2.
Insérez les électrodes neuves avec des joints neufs.
–
Couple: 2,8 Nm
9.9

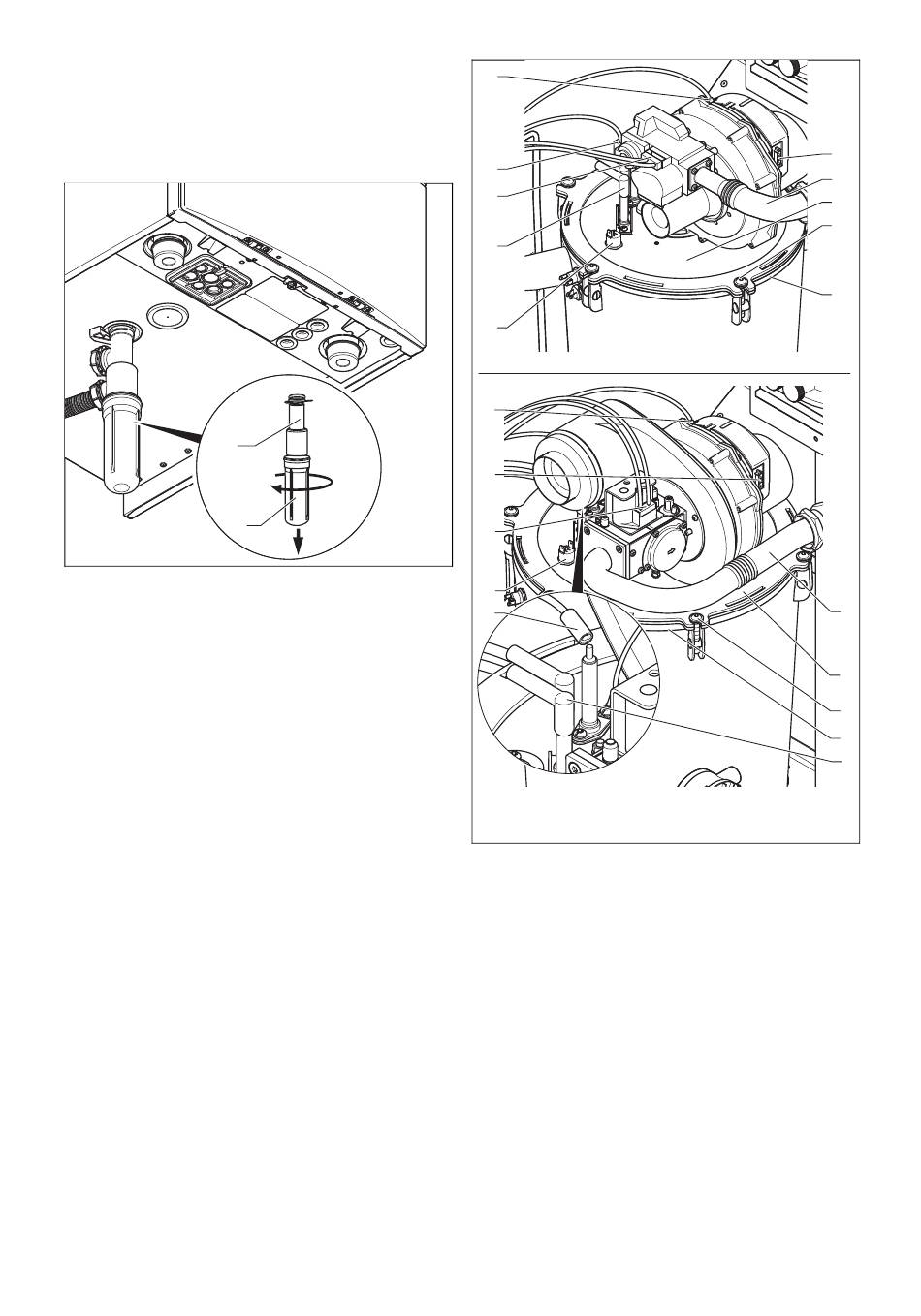

Nettoyage du siphon de condensats
1
2
1.
Retirez la partie inférieure du siphon (2). Pour cela,
dévissez-la du siphon de condensats (1).
2.
Rincez la partie inférieure du siphon à l'eau.
3.
Remplissez la partie inférieure du siphon d'eau, jusqu'à
ce que le niveau d'eau arrive à 10 mm env. du bord.
4.
Replacez la partie inférieure du siphon sur le siphon de
condensats.
9.10
Montage de la liaison air/gaz
1.
Remplacez le joint de la bride de fixation du brûleur.
2.
Faites attention à bien remettre en place le support de
la natte insonorisante après avoir remplacé le joint.
3.
Remplacez les joints de tous les points d'étanchéité
ouverts à l'occasion de la maintenance.
32
13
11
10
9
8
656/5-5
806/5-5
13
12
10
8
11
1006/5-5
1206/5-5
4.
Raccordez la liaison air/gaz (5) à l'échangeur thermique
(7).
5.
Serrez les quatre vis (6) à fond, en croix, jusqu'à ce que
la bride de fixation du brûleur repose bien à plat sur les
surfaces d'appui.
–
Couple: 10 Nm
6.
Branchez les connecteurs des câbles d'allumage et du
câble de mise à la terre des électrodes d'allumage (9)
sur le transformateur d'allumage.
7.
Branchez le connecteur du câble d'ionisation sur l'élec-
trode d'ionisation (11) et le connecteur du câble souter-
rain sur la languette de mise à la terre.
8.
Branchez le connecteur de la sécurité de surchauffe sur
la sécurité de surchauffe (8) du haut.
9.
Branchez les connecteurs (12) et (13) sur le moteur de
ventilateur.
10. Branchez le connecteur (10) sur le mécanisme gaz.
11. Raccordez le tube de gaz (4) au mécanisme gaz avec
un joint neuf.
Notice d'installation et de maintenance ecoTEC plus 0020207101_04
12
4
5
6
7
4
5
6
7
9
