Invacare Scorpius Livret D'instructions page 127

Scorpius
Elemento
01 Bolso (frontal)
02 Reposabrazos ajustables
03 Bolsa
(debajo del asiento)
04 Cinturón de seguridad
05 Bolsa (respaldo)
Bloque de batería de plomo-
06
ácido
07 Bloque de batería del litio
(mayor capacidad 17,4 Ah)
Cargador de batería de litio
08
(mayor capacidad 24 V/4 A)
•
Puerto de carga para cargador de litio: 4 puertos
•
Luz de alimentación: rojo (encendido)
•
Luz de la carga: rojo (carga normal)/verde (cargado completamente)
09 Reposabrazos compacto
10 Pomos de tornillo para
reposabrazos
1654767~A_
Cant. Descripción
1 Anti salpicaduras, peso máximo de carga de 2 kg. Se instalará
en la empuñadura delantera.
2 Ajustable en varios puntos en ángulos de altura y deslizamiento.
1 Anti salpicaduras, peso máximo de carga de 2 kg. Se instalará
debajo del asiento.
1 Se debe instalar para mayor seguridad.
1 Anti salpicaduras, peso máximo de carga de 2 kg. Se instalará
en el respaldo.
Con la batería de plomo-ácido (12 A x 2 unidades) viene un
cargador de plomo-ácido de 24 V/2 A (no lo utilice con la batería
1
de litio).
Puerto de carga para el cargador de plomo-ácido: 3 puertos
1 Con la batería de litio más grande de 17,4 Ah viene un cargador
de litio de 24 V/4 A. Consulte el punto 8 para obtener
información sobre el cargador.
Para su uso en el bloque de batería de litio (17,4 Ah x 1 unidad).
Se puede utilizar también con la batería de litio de 11,6 Ah. Sin
1
embargo, NO lo utilice con la batería de plomo-ácido.
2 Reposabrazos compactos ajustables con ángulo de
deslizamiento.
2 Para fijación de reposabrazos.
Folleto de instrucciones
CC
CA

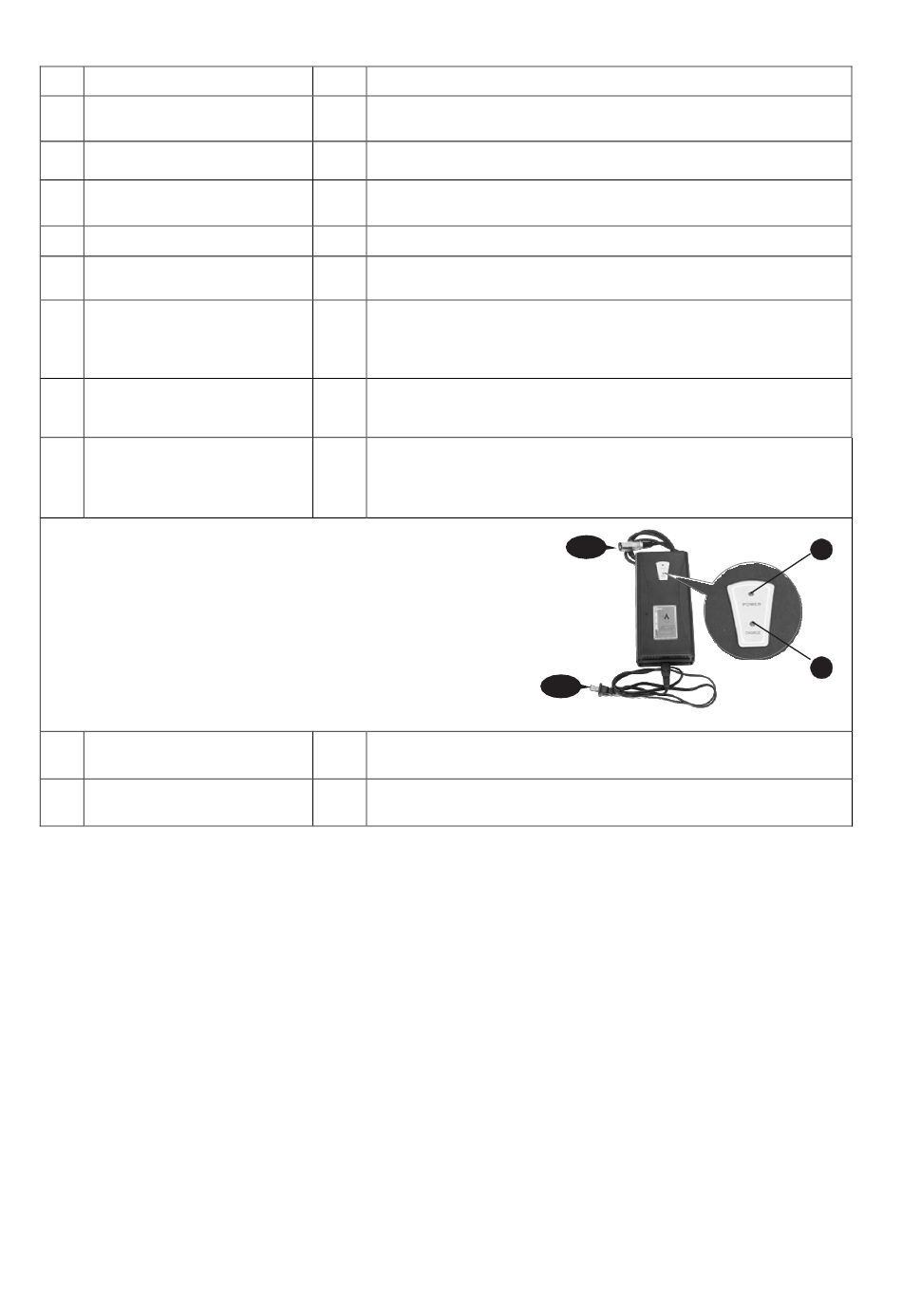

Figura 40
A
B
