Invacare Scorpius Livret D'instructions page 77

Scorpius
Élément
01 Sacoche (avant)
02 Accoudoirs réglables
03 Sacoche
(au-dessous du siège)
04 Ceinture de sécurité
05 Sacoche (dossier)
06 Bloc batterie au plomb-acide 1
07 Bloc batterie au lithium
(capacité supérieure
de 17,4 Ah)
Chargeur de batterie au
08 Lithium (capacité supérieure
de 24 V/4 A)
•
Port de charge pour chargeur de batterie au lithium : 4 ports
•
Témoin d'alimentation : rouge (sous tension)
•
Témoin de charge : rouge (charge normale)/vert (batterie complètement
chargée)
09 Accoudoirs compacts
10 Boutons à vis pour accoudoirs 2
1654767~A_
Qté Description
1 Anti-éclaboussures, charge maximale de 2 kg. À installer sur
la barre avant.
2 Multi-réglables avec angles de hauteur et de bascule.
1 Anti-éclaboussures, charge maximale de 2 kg. À installer sous
le siège.
1 À installer pour plus de sécurité.
1 Anti-éclaboussures, charge maximale de 2 kg. À installer sur le
dossier.
Un chargeur de batterie au plomb-acide de 24 V/2 A est
fourni avec la batterie au plomb-acide (12 A x 2 pièces.)
(Il ne doit PAS être utilisé pour les batteries au lithium).
Port de charge pour chargeur plomb-acide : 3 ports
1 Un chargeur de batterie au lithium de 24 V/4 A est fourni avec la
batterie au lithium 17,4 Ah de capacité supérieure. Reportez-vous
à l'élément 8 pour plus de précisions sur le chargeur.
À utiliser pour le bloc batterie au lithium (17,4 Ah x 1 pièce).
Peut également être utilisé pour une batterie au lithium de
1
11,6 Ah. Il ne doit cependant PAS être utilisé pour une batterie
au plomb-acide.
2 Accoudoirs compacts réglables avec angle de bascule.
Pour la fixation des accoudoirs.
CC
CA

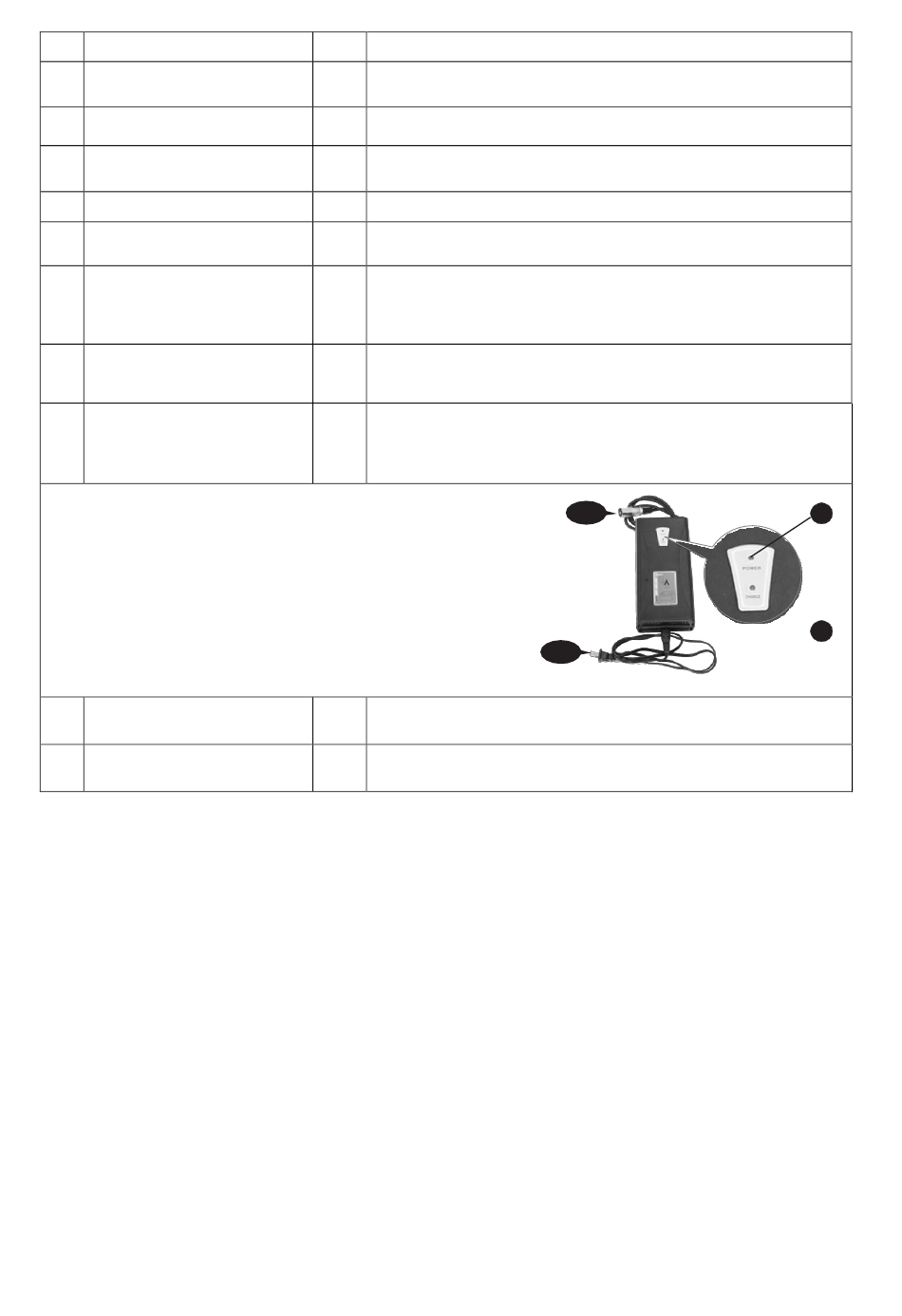

Figure 40
Livret d'instructions
A
B
