Bedienungsanleitung
RC-Car Gyro
Best.-Nr. 1277098
Bestimmungsgemäße Verwendung
Der RC Car-Gyro-Baustein ist zur Verwendung für Modellautos bzw. Modellboote vorgesehen
und wird an den Kanal des Fernsteuerempfängers für die Lenkung angeschlossen. Der Bau-
stein verhindert bei korrektem Einbau und korrekter Einstellung z.B. das Ausbrechen bzw.
Schlenkern vom Heck eines Modellautos während der Beschleunigung und ermöglicht somit
einen ruhigeren Fahrstil.
Eine andere Verwendung als zuvor beschrieben kann zur Beschädigung des Produktes mit
den damit verbundenen Gefahren wie z.B. Kurzschluss, Brand, Ausfall der Empfangsanlage
etc. führen. Die Sicherheitshinweise sind unbedingt zu befolgen!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.

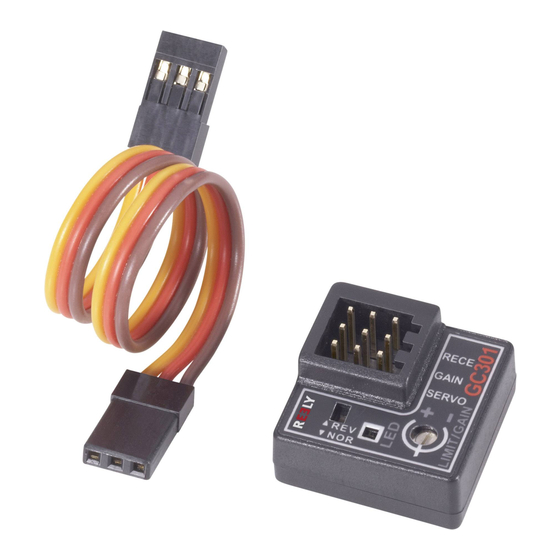

Lieferumfang
• Baustein
• 2 Anschlusskabel
• Klebepad
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet.
• Das Produkt ist nur geeignet zum Anschluss an Fernsteuerempfänger mit einer Betriebs-
spannung von 4,8 bis 8,4 V. Beachten Sie, dass alle Komponenten der Empfangsanlage
(z.B. Servos) ebenfalls für die verwendete Spannung geeignet sein müssen, andernfalls
werden sie beschädigt!
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe kann es beschädigt werden.
Montage im Modell

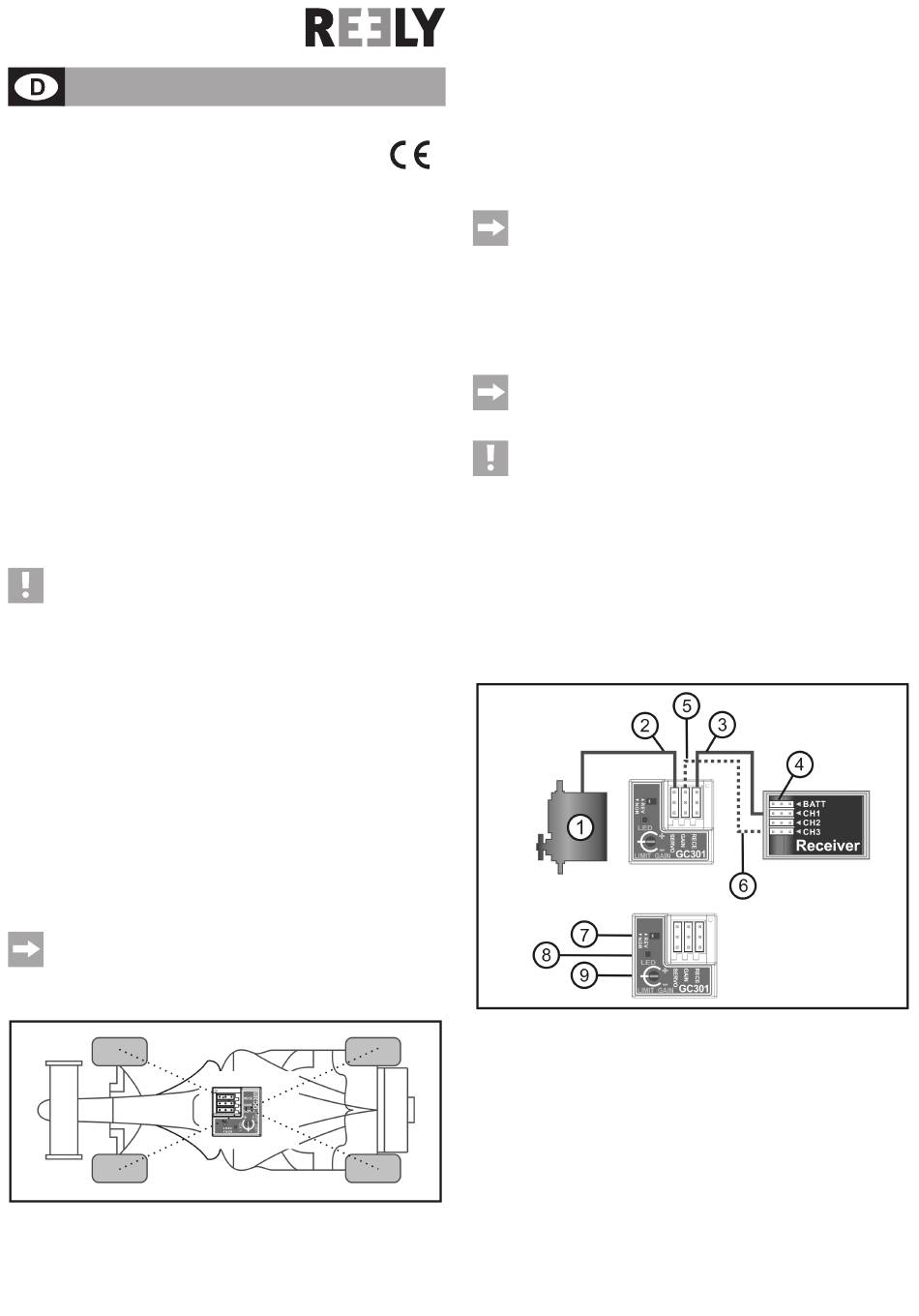

Der Baustein wird wie in Bild 1 zu sehen in der Mitte des Modells befestigt; verwenden Sie z.B.
das mitgelieferte Klebepad.
Für das beste Regelverhalten sollte der Baustein möglichst in der Mitte des Modells
montiert werden. Sollte dies aufgrund mechanischer Gegebenheiten nicht möglich
sein, kann der Gyro auch ein paar Zentimeter von der Mitte abweichend montiert
werden. Wichtig ist hierbei, dass der Gryo nicht an anderen Bauteilen/Kabeln an-
steht, sondern frei montiert wird.
www.conrad.com
Version 11/14
Bild 1
Anschluss an den Empfänger
Der Gyro kann in zwei verschiedenen Betriebsarten angeschlossen werden.
Version 1:
Einstellung der Gyro-Empfindlichkeit über das Potentiometer des Bausteins (kein separater
Kanal des Fernsteuersenders/-empfängers notwendig)
Version 2:
Einstellung der Gyroempfindlichkeit am Fernsteuersender (weiterer freier Proportional-Kanal
an der Fernsteueranlage notwendig)
Wollen Sie die Anschluss-Version 1 verwenden, so verbinden Sie wie in Bild 2 zu sehen das
Servokabel vom Lenkservo (1) auf den Steckplatz „SERVO" des Bausteins (2).
Der Minuspol aller am Gyro angeschlossenen Kabel (braune oder schwarze Kabel
der Servostecker) muss hierbei nach außen zeigen.
Stecken Sie ein Anschlusskabel aus dem Lieferumfang in den Steckplatz „RERC" am Baustein
(3). Das andere Ende des Anschlusskabels stecken Sie in den Steckplatz des Lenkservos
(meist Kanal 1) am Empfänger (4).
Wollen Sie die Gyro-Empfindlichkeit vom Sender aus einstellen (Anschluss-Version 2), so ste-
cken Sie das zweite Anschlusskabel aus dem Lieferumfang im Baustein an den Steckplatz
„GAIN" (5) und das andere Ende des Anschlusskabels an einen freien Proportional-Kanal des
Empfängers (6) an.
In Bild 2 sehen Sie auch den Reverseschalter zur Drehrichtungsumkehr der Gyro-
Funktion (7), die LEDs zur Funktionskontrolle (8) und das Potentiometer zur Einstel-
lung der Gyro-Empfindlichkeit (9). Beachten Sie in den nachfolgenden Punkten in
dieser Bedienungsanleitung die Hinweise zu diesen Elementen.
Wichtig:
Wenn Sie die Anschluss-Version 2 wählen, ist das Potentiometer im Gyro-Baustein
außer Betrieb. Die Einstellungen können nur am Sender ausgeführt werden.
Der freie Kanal am Sender darf kein reiner Schaltkanal sein, sondern dieser muss
z.B. durch einen Drehregler am Sender stufenlos steuerbar sein. Der Steuerweg
am Sender ist „Servo Mitte" (also Neutralstellung am Sender) bis „Vollausschlag
in eine Steuerrichtung"; somit kann die Empfindlichkeit des Gyro von 0% bis 100%
eingestellt werden.
Die Steuerrichtung für diesen Kanal (z.B. links/rechts) ist hierbei belanglos. Alter-
nativ kann auch ein programmierbarer Schaltkanal einer Computerfernsteuerung
verwendet werden.
Für einen Wechsel von Anschluss-Version 1 auf Version 2 und umgekehrt muss die
Empfangsanlage und somit auch der Gyro stromlos gemacht werden (Empfangsan-
lage ausschalten bzw. vom Empfängerakku trennen).
Bild 2
