Istruzioni di montaggio solo per personale specializzato

5. Collegamento elettrico

ATTENZIONE!
Danni all'apparecchio
● Il comando della sauna può essere impiegato esclusivamente per il comando
e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW
per ogni circuito. La potenza max dell'evaporatore corrisponde a 3,5 kW.
La potenza massima dell'uscita supplementare è 3,5 kW.
h
g
f
e
d
c
b
a
9
8
7

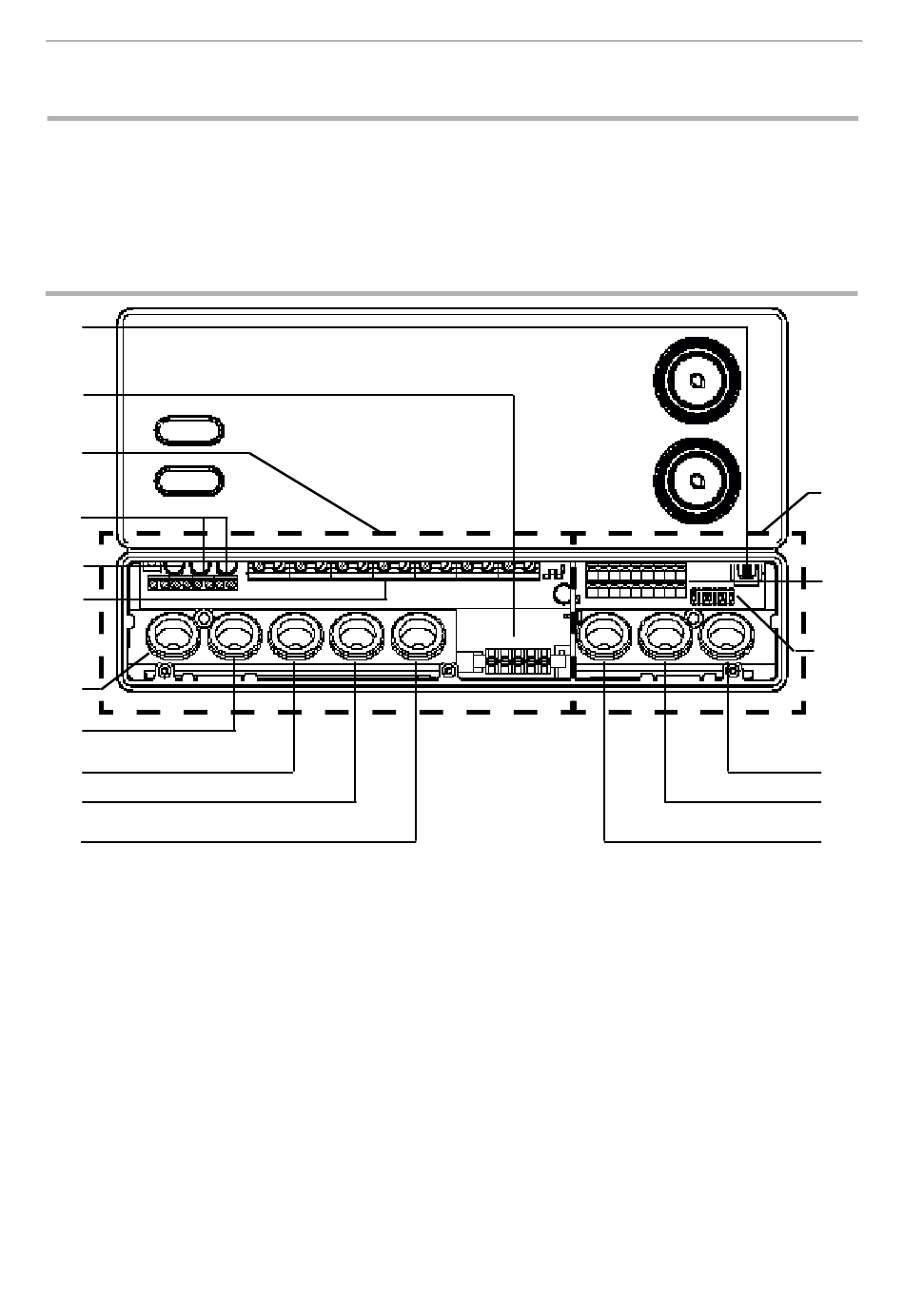

Zona di collegamento per la bassa tensione
1
Morsettiera per dispositivo di sicurezza per
2
lo spegnimento automatico, avvio remoto,
uscita di stato e cavi delle sonde
Selettore di funzioni
3
Passacavo per sensore F2, FTS2 e sensore
4
a membrana
Passacavo per sensore F1 e uscita di stato
5
Passacavo per dispositivo di sicurezza per
6
lo spegnimento automatico e avvio remoto
Passacavo per potenza evaporatore e usci-
7
ta supplementare
Passacavo per cavo della stufa
8
Passacavo per il cavo di alimentazione
9
Passacavo per il cavo di alimentazione
a
Passacavo per luce e ventilatore
b
Morsettiera per cavo della stufa, dell'evapo-
c
ratore, di alimentazione e dell'apparecchio
supplementare
Morsettiera per luce e ventilatore
d
Morsettiera per ampliamento della potenza
e
Zona di collegamento per l'alimentazione
f
a 230 V / 400 V
Barra di essa a terra
g
Boccola RJ45 per RS-485 e pronet
h
