V2 STERN600 Instructions De Montage page 146

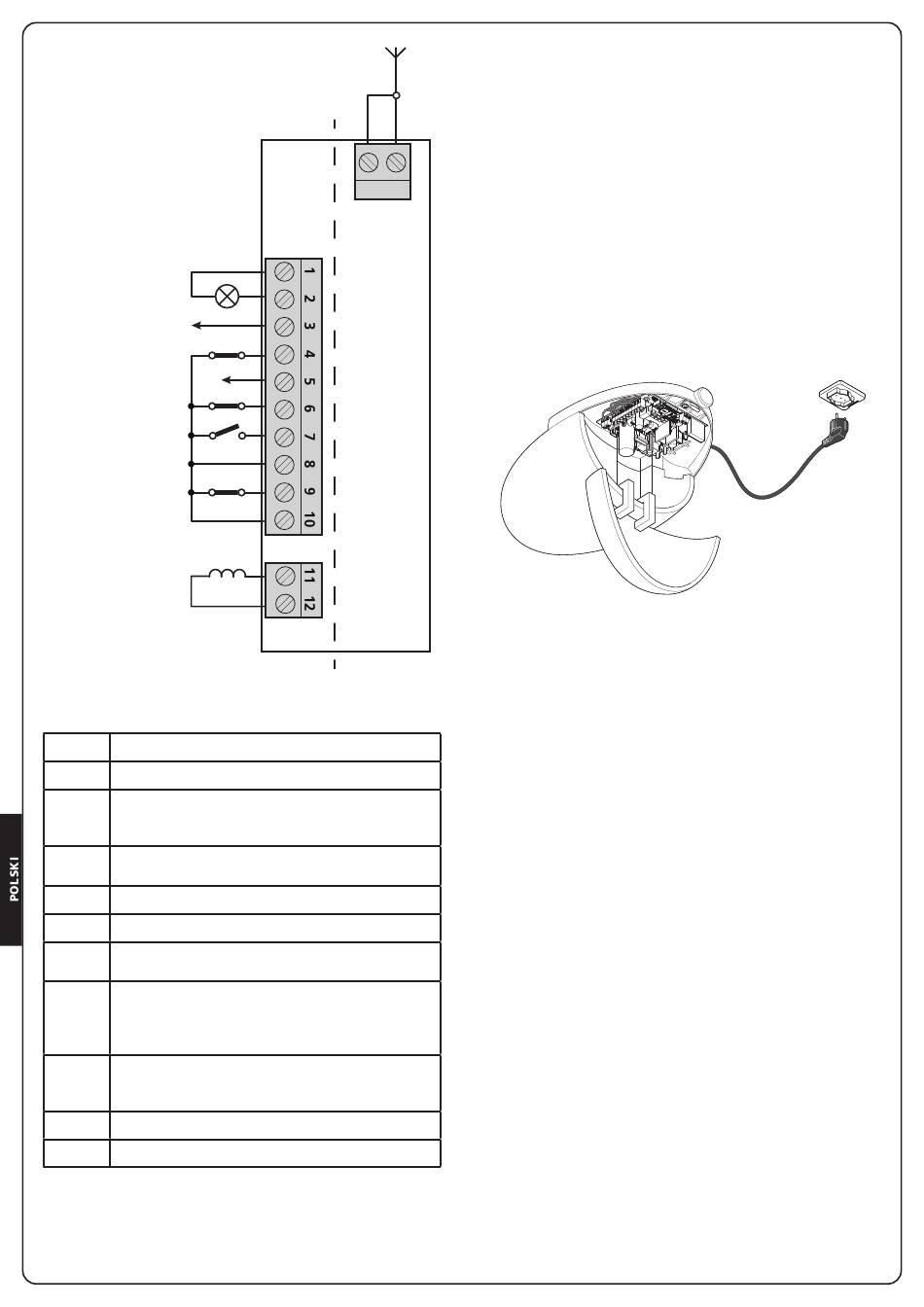

LAMP
24Vdc - 15W
+Vdc
(Functional Test)
0V
STOP
START
24Vdc
EDGE
24Vdc
LOCK
1 - 2 Lampa: 24Vdc max. 15W
3 Fototest: 24Vdc wyjscieurzadzenia bezpieczenstwa
S2 Photo: Wejście dla urządzeń bezpieczeństwa,
4
styk normalnie zamknięty. Funkcja powiązana z
przełącznikiem DIP Func
0 VDC: Ujemny zacisk dla podłączonych urządzeń
5
dodatkowych
6 Stop: Stop, normalnie zamkniety kontak
7
Start: normalnie otwarty kontakt
24 VDC: Zasilenie 24Vdc (max. 10W).
8 - 10
Zacisk dodatni dla wejść i akcesoriów
S1 Edge: Wejście dla krawędzi bezpieczeństwa,
styk normalnie zamknięty. Krótka inwersja ruchu
9
w przypadku przeszkody podczas zamykania i
blokowania ruchu podczas otwierania
Lock / AUX: Domyślnie: blokada elektryczna
11 - 12 12V max.15W (w przypadku włączonego trybu
kurtuazyjnego, patrz punkt 13).
13
Antena uziemnienie
14 Antena sygnal
m
FUNKCJA TIMERA: jeśli styk START jest utrzymywany
ANT
w stanie zamkniętym (na przykład przez przekaźnik
sterowany przez timer lub przekaźnik bistabilny), centrala
otwiera drzwi i pozostawia otwarte drzwi. Automacja nie
akceptuje poleceń zamykających (ani automatycznych, ani
przewodowych, dopóki nie zostanie ponownie otwarty
kontakt START).
W tym trybie przełącznik 1 STEP jest ustawiony w pozycji
13 14
OFF, a dip 2 AUTO jest włączony, aby zapewnić, że brama
nigdy nie pozostanie otwarta.
m
Jeśli styk START pozostanie zamknięty podczas pracy
centrali po awarii, brama natychmiast wykona polecenie
start.
m
UWAGA!
- Nigdy nie przecinaj ani nie usuwaj kabla dostarczonego
z STERN.
- Jeśli nie jest to jeszcze dostępne, gniazdo elektryczne
do podłączenia STERN do sieci musi zostać wykonane
przez wykwalifikowany i doświadczony personel przy
ścisłym przestrzeganiu obowiązujących przepisów,
norm i przepisów. STERN musi być podłączony do sieci
zasilającej przez wykwalifikowanego elektryka.
- Wystarczy włożyć wtyczkę do gniazdka elektrycznego,
w razie potrzeby za pomocą przedłużacza
