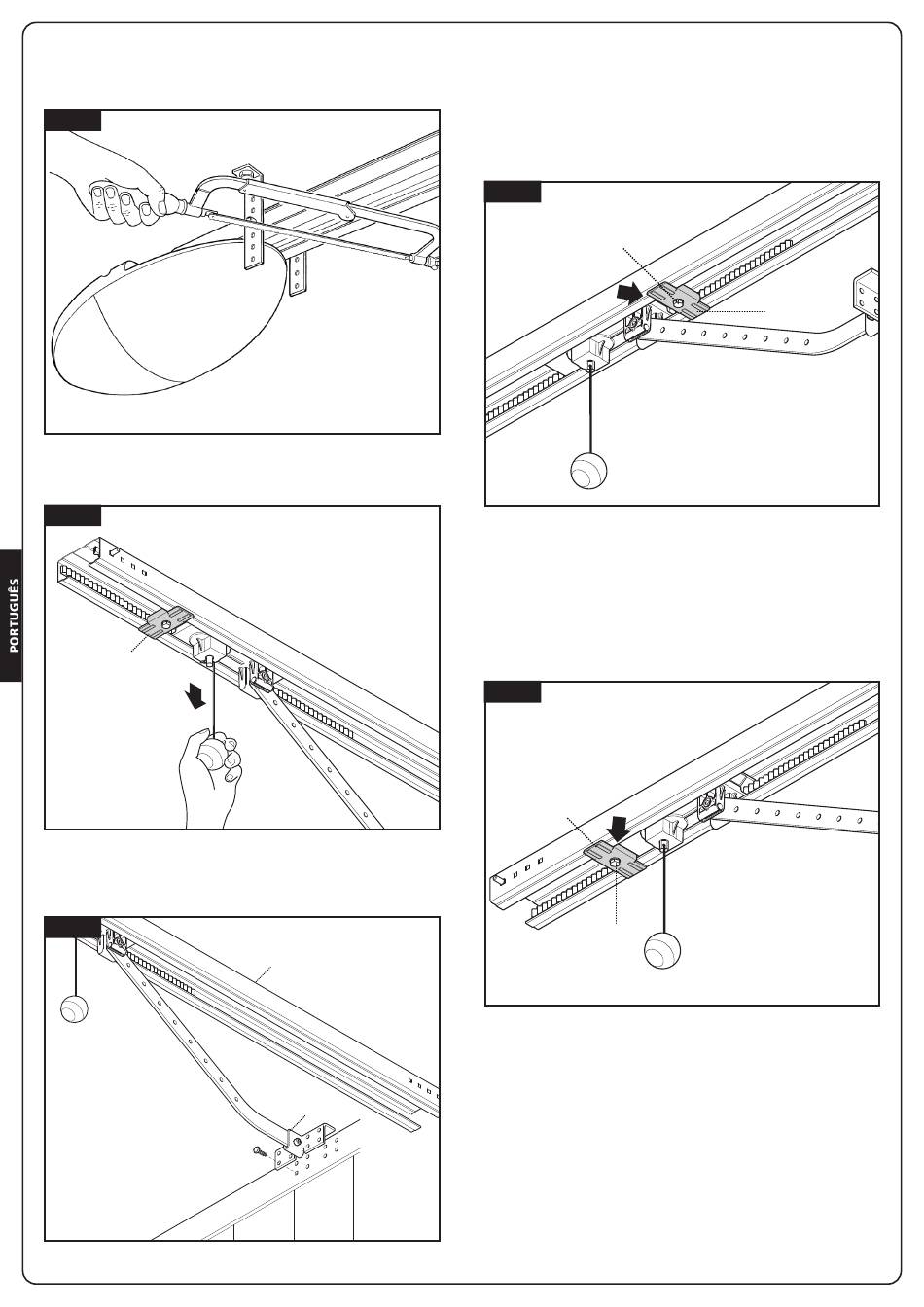

6. Certifique-se que a guia se encontra na horizontal. De
seguida corte a seccão excedente dos suportes com uma serra
apropriada (fig. 19).
FIG. 19
7. Com a porta fechada, puxe o cabo para soltar o carro [M] da
guia (fig. 20).
FIG. 20
M
8. Deslize o carro até que o suporte de conexão [N] (fig.21) na
parte superior da porta esteja perpendicular à guia [O].
FIG. 21
O
N
9. Depois, fixe o suporte de conexão [N] com rebites ou
parafusos (fig. 21). Use parafusos ou rebites adequados ao
material da porta e assegure-se que consigam suportar a força
máxima necessária para a realização da abertura e fecho
10. Desaperte os parafusos do fim de curso mecânico e
posicione-o no ponto frontal [P] na frente do carro (fig. 22).
FIG. 22
Q
11. Empurre o carro na direção do fecho e ao alcançar a posição
desejada, aperte o parafuso [Q].
12. Abra manualmente a porta para a posição de abertura
desejada, mova o batente mecânico traseiro [R] próximo ao
carro (fig. 23) e aperte o parafuso [Q].
Importante! - Verifique se o cabo de desbloqueio pode
ser puxado, numa altura inferior a 1,8 m.
FIG. 23
R
Q
m
ATENÇÃO: para instalações em portas superiores, é
necessário o acessório 162547.
- 98 -
