3.3 - CONEXIONES ELÉCTRICAS

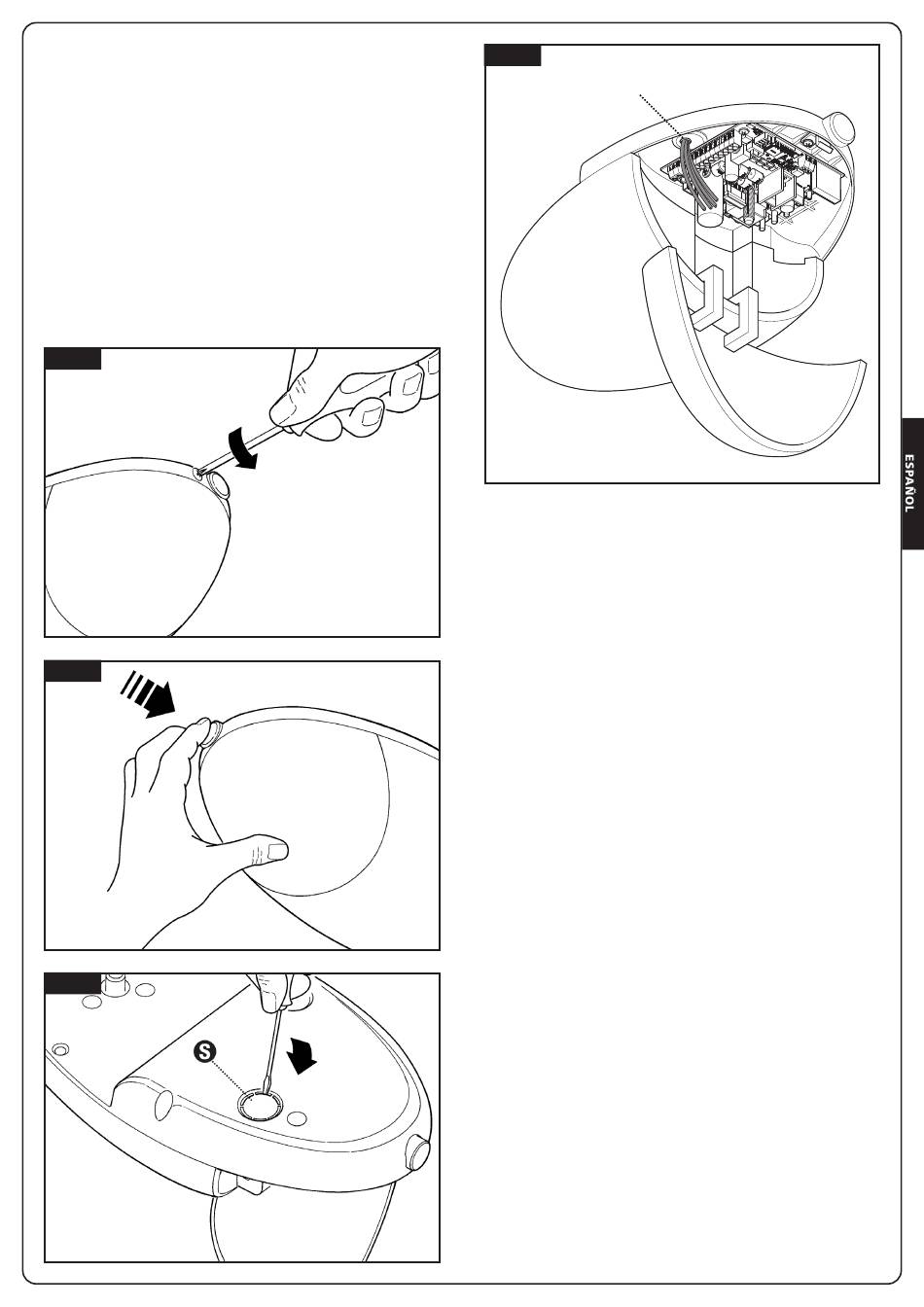

1. Abra la tapa aflojando el tornillo ( figura 24 ) y presionando el
botón ( figura 25 ).
2. Retire el disco pequeño [S] con un destornillador ( fig. 26 ).
3. Pase los cables por el orificio [S] ( fig. 27 ).
4. Consulte la fig. 28 y las descripciones de conexión en la tabla
al hacer las conexiones. Si utiliza la antena de luz intermitente,
retire el clip de alambre (conectado al terminal 14 como
estándar) y conecte el cable blindado RG58.
5. Una vez que haya conectado todos los cables, asegúrelos con
sujetacables.
6. Para cerrar la tapa, vuelva a colocarla en su lugar,
asegurándose de escuchar un "clic". Reinserte y apriete el
tornillo para terminar.
FIG. 24
FIG. 25
FIG. 26
FIG. 27
S
