5.11 Stookolie toevoer

We raden u aan om een overmatige zuurstoftoe-
voer aan gemengde brandstoffen te vermijden in
ruimtes waar stookolie met biodiesel gebruikt
wordt.
OPGELET
Vermijd, indien mogelijk, het gebruik van een
tweeleidingensysteem waarin de brandstof naar
de tank terugstroomt.
Controleer, als dit niet vermeden kan worden, of
de terugvoerleiding onder het peil van de brand-
stof in de opslagtank geplaatst is.
Als u stookolie met maximaal 10% biologisch
mengsel gebruikt, is het noodzakelijk dat u flexi-
bele olieleidingen installeert die voor het gebruik
van biobrandstof geschikt zijn.
OPGELET
Neem voor overige informatie contact op met Riel-
lo.
We raden u ten zeerste aan om regelmatig de
functionering van de pompdruk te controleren
(jaarlijks of halfjaarlijks als de brander continu
GEVAAR functioneert).
We raden u aan om extra filters op de brandstof
toevoerleidingen te gebruiken.
Riello raadt het gebruik van een hoogwaardig filter
VOORZICHTIG in de tank (Afb. 17-Afb. 18) en een secundair filter
(100 m voor stookolie en 15 m voor kerosine) aan,
teneinde de pomp en de verstuiver van de bran-
der tegen vervuiling te beschermen.
Installeer biocompatibele filters als u biodiesel ge-
bruikt.

5.11.1 Tweeleidingensysteem

De brander is voorzien van een pomp met automatische aan-
zuiging. Binnen de grenswaarden van de Tab. H voedt de pomp
zich geheel zelfstandig.
Tank ligt hoger dan de brander A (Afb. 17)
Zorg ervoor dat de afstand P nooit groter is dan 10 m om de af-
dichting van de pomp niet teveel te belasten. Zorg er tevens voor
dat de afstand V niet groter is dan 4 m om de automatische aan-
zuiging van de pomp te waarborgen, ook als de tank bijna leeg is.
Tank ligt lager dan de brander B (Afb. 17)
De onderdruk in de pomp mag niet groter zijn dan 0,45 bar (35
cm Hg). Als de onderdruk groter is komen er gassen vrij uit de
brandstof; de pomp maakt meer lawaai en de levensduur van de
pomp wordt verkort.
We raden u aan om de aanzuig- en terugloopleiding op hetzelfde
niveau te plaatsen, teneinde te voorkomen dat de aanzuigleiding
leegloopt.

5.11.2 Kringcircuit

Het kringcircuit bestaat uit een leiding die vertrekt vanaf de tank
en hier weer naar terug keert. D.m.v. een hulppomp circuleert de
brandstof onder druk. De brander wordt via een aftakking van de
kringloop gevoed. Dit circuit kan nuttig zijn als de pomp van de
brander zich niet zelf kan voeden omdat de afstand en/of het
hoogteverschil met de tank groter zijn dan de waarden in de ta-
bel.
6457
Installatie
11
7
10
9
6
11
7
6
D1178

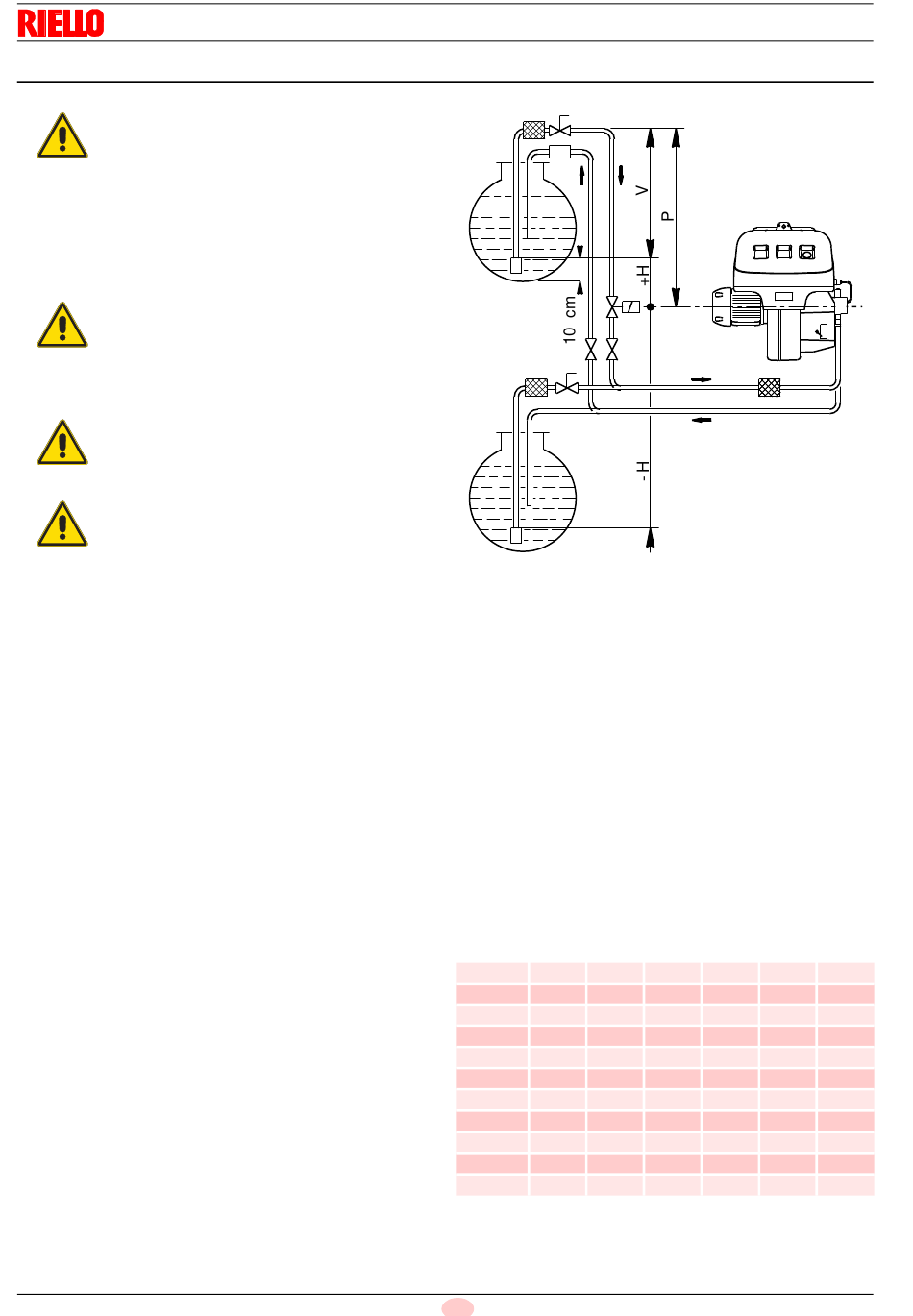

Legenda (Afb. 17)
H Hoogteverschil pomp-voetklep
L Lengte leiding
ø Binnendiameter leiding
1 Brander
2 Pomp
3 Filter
4 Handmatige sluitklep
5 Aanzuigleiding
6 Voetklep
7 Op afstand bedienbare handmatige klep met snelsluiting
(alleen voor Italië)
8 Elektromagnetische sluitklep (alleen voor Italië)
9 Terugloopleiding
10 Terugslagklep (alleen voor Italië)
11 Filter tank
+ H
RL 70 - -100
- H
(m)
10
+ 4,0 39
+ 3,0 34
+ 2,0 29
+ 1,0 25
+ 0,5 22
0 20
- 0,5 18
- 1,0 15
- 2,0 10
- 3,0 6
- 4,0 1
20 NL
A
5
1
8
4
5
9
B
L (m)
Ø (mm)
12 14 12
81 100 71
71 100 62
61 100 53
51 100 44
46 100 40
41 100 36
36 89 32
31 77 28
22 53 19
12 29 10
2 5 -
2
3
Afb. 17
RL 130
Ø (mm)
14 16
138 150
122 150
106 150
90 150
82 150
74 137
66 123
58 109
42 81
26 53
10 25
Tab. H
