3 Installation
Anschließen an den Feldbus
Verwenden Sie als Feldbusleitung eine verdrillte, ge-
schirmte 4-Drahtleitung. Über die Feldbusleitung wird die
Busschnittstelle und die interne Logik der Feldbus-Bau-
gruppe versorgt.
1

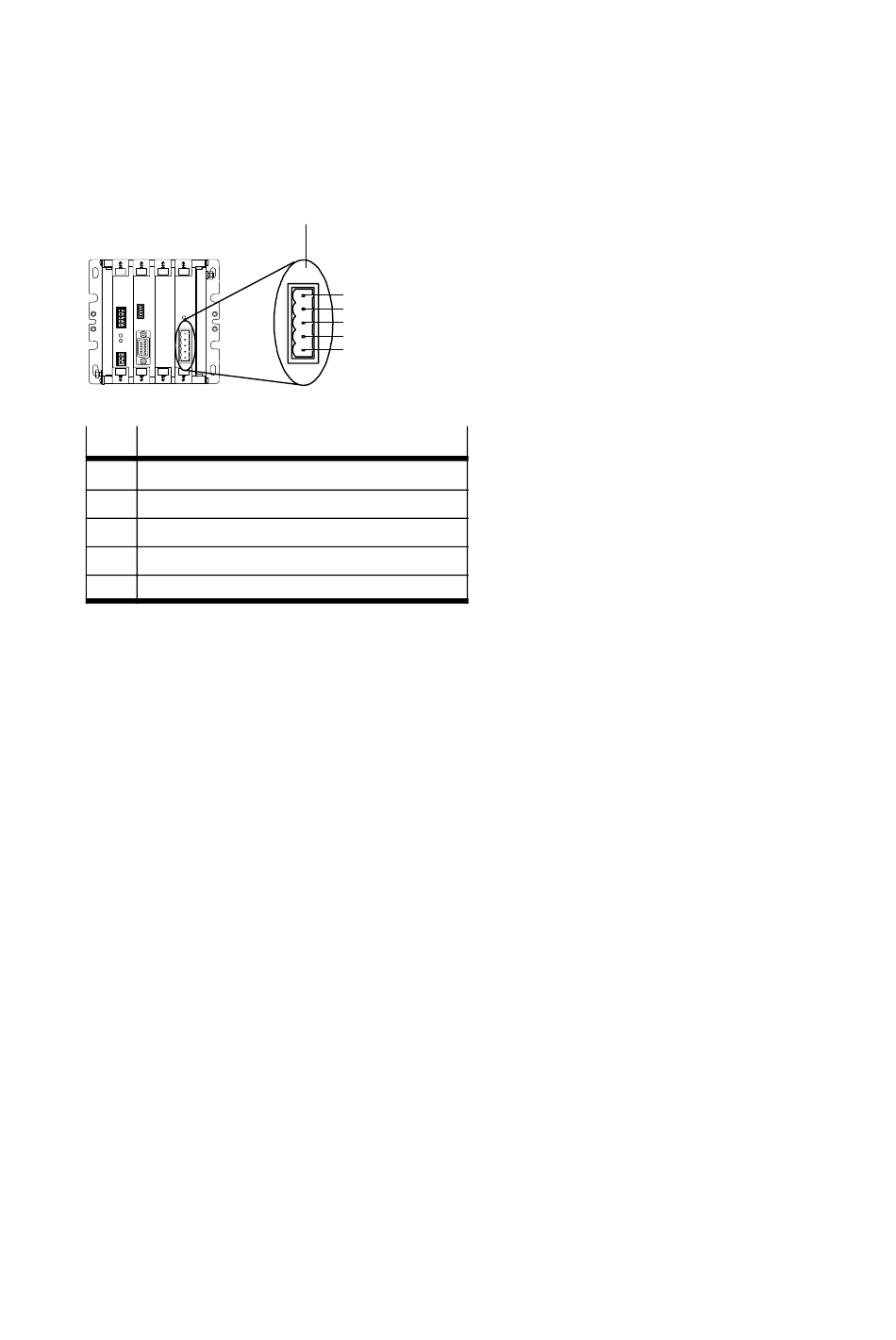

Pin-Belegung
Pin Beschreibung
1 0 V-Busschnittstelle/Logik (CAN_GND)
2 Data - (CAN_L)
3 Schirm (CAN_SHLD)
4 Data + (CAN_H)
5 DC + 24 V-Busschnittstelle/Logik (CAN_V+)
Festo SPC200-COM-CAN 0012NH Deutsch
