SLOVENČINA

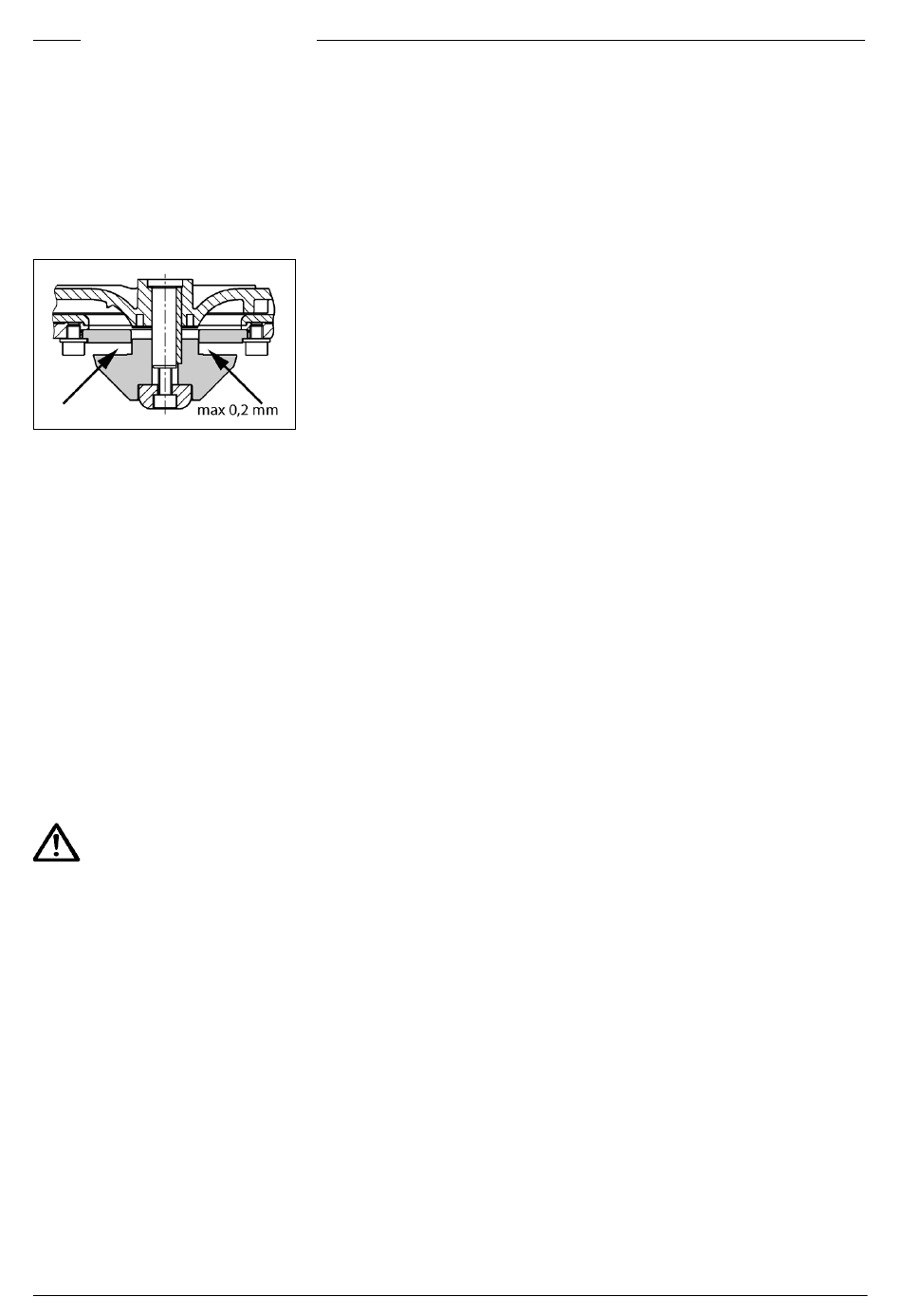

Kontrola reznej štrbiny
S vhodným náradím, napr. posuvným
meradlom, možno zmerať reznú štrbinu
medzi rezacím rotorom a rezacou plat-
ňou. Reznú štrbinu, ktorá má viac ako
0,2 mm, treba zmenšiť.
Nastavenie reznej štrbiny
1. Rezací rotor zablokovať kusom dreva
a vykrútiť vnútornú skrutku so šesťhran-
nou hlavou.
2. Tlakový diel, rezací rotor a podložku
sňať a potom tlakový diel a rezací rotor
zase nasadiť.
3. Rezací rotor zablokovať a pomocou
vnútornej skrutky so šesťhrannou hla-
vou zase upevniť (uťahovací moment 8
Nm)
4. Skontrolovať voľný pohyb rezacieho
rotora a štrbinu ešte raz zmerať (max.
0,2 mm).
Ak je rezná štrbina ešte stále veľká,
musí sa odstrániť ďalšia podložka. Kro-
ky 1-4 treba zopakovať.
Čistenie
Opotrebované obežné kolesá
môžu mať ostré hrany.
Pre vyčistenie obežného kolesa čerpad-
la a špirálovej komory sa najprv odstrá-
ni tlakový diel a rezací rotor, ako je to
popísané hore. Potom sa vyskrutkujú
vnútorné skrutky so šesťhrannou hla-
vou a špirálová komora sa odoberie.
Obežné koleso čerpadla a špirálovú ko-
moru možno teraz vyčistiť. Potom sa
zmontujú jednotlivé časti a nastaví sa
veľkoať reznej štrbiny.
Na vyčistenie stanice čerpadlá možno
aj dodatočne naištalovať vyplachovaciu
rúrku. K tomu sa odstráni uzatváracia
skrutka "Luft" (vzduch) a na čerpadle sa
namontuje vyplachovacia rúrka.
POZOR! Pri uvoľnení nesprávnych skru-
tiek vytečie olejová náplň olejovej komo-
ry.
42
Uťahovacie momenty M
A
skrutiek A2
pre M 6 M = 8 Nm
A
pre M 8 M = 20 Nm
A
pre M 10 M = 40 Nm
A
pre M 12 M = 70 Nm
A
pre M 16 M = 160 Nm
A
MALÁ POMOC PRI
PORUCHÁCH
Čerpadlo nefunguje
∙ Preskúmať sieťové napätie (nepouží-
vať skúšačku – merač napätia)
∙ Poistka je chybná = prípadne príliš
slabá (pozri elektrickú prípojku)
∙ Sieťový prívod je poškodený = opravu
môže uskutočniť len výrobca
Čerpadlo beží, ale nečerpá
∙ Tlakové potrubie príp. hadicu treba
vyprázdniť, aby sa otvorila spätná
klapka a vzduch mohol uniknúť zo
špirálovej komory
∙ Odvzdušnenie komory čerpadla vy-
točením uzatváracej skrutky "Luft"
(vzduch)
Rezný systém je zablokovaný
∙ Rezný systém musíte prekontrolovať
a prípadne nastaviť prípadne vyme-
niť.
Obežné koleso je zablokované
∙ Šprirálovú komoru a obežné koleso
treba vyčistiť
Znížený výkon čerpadla
∙ Obežné koleso voľného toku je opot-
rebované = treba ho vymeniť (požia-
dať servis)
∙ Nesprávny smer otáčania = vymeniť
2 fázy prívodného vedenia
pre materiál
