7.2.1 Diagnostics et réglages
Le double écran superposé à haute résolution, avec ses caractères
de position de 25 mm de haut, offre une visibilité inégalée dans
toutes les conditions d'éclairage et d'orientation. Composée
d'un écran statique, à contraste élevé, et d'un LCD à matrice de
points entièrement configurable derrière, la gamme IQ offre la
configuration et l'analyse de données les plus simples et les plus
intuitives jamais vues dans le domaine des motorisations de vannes.
7.2.2 Écrans d'accueil configurables

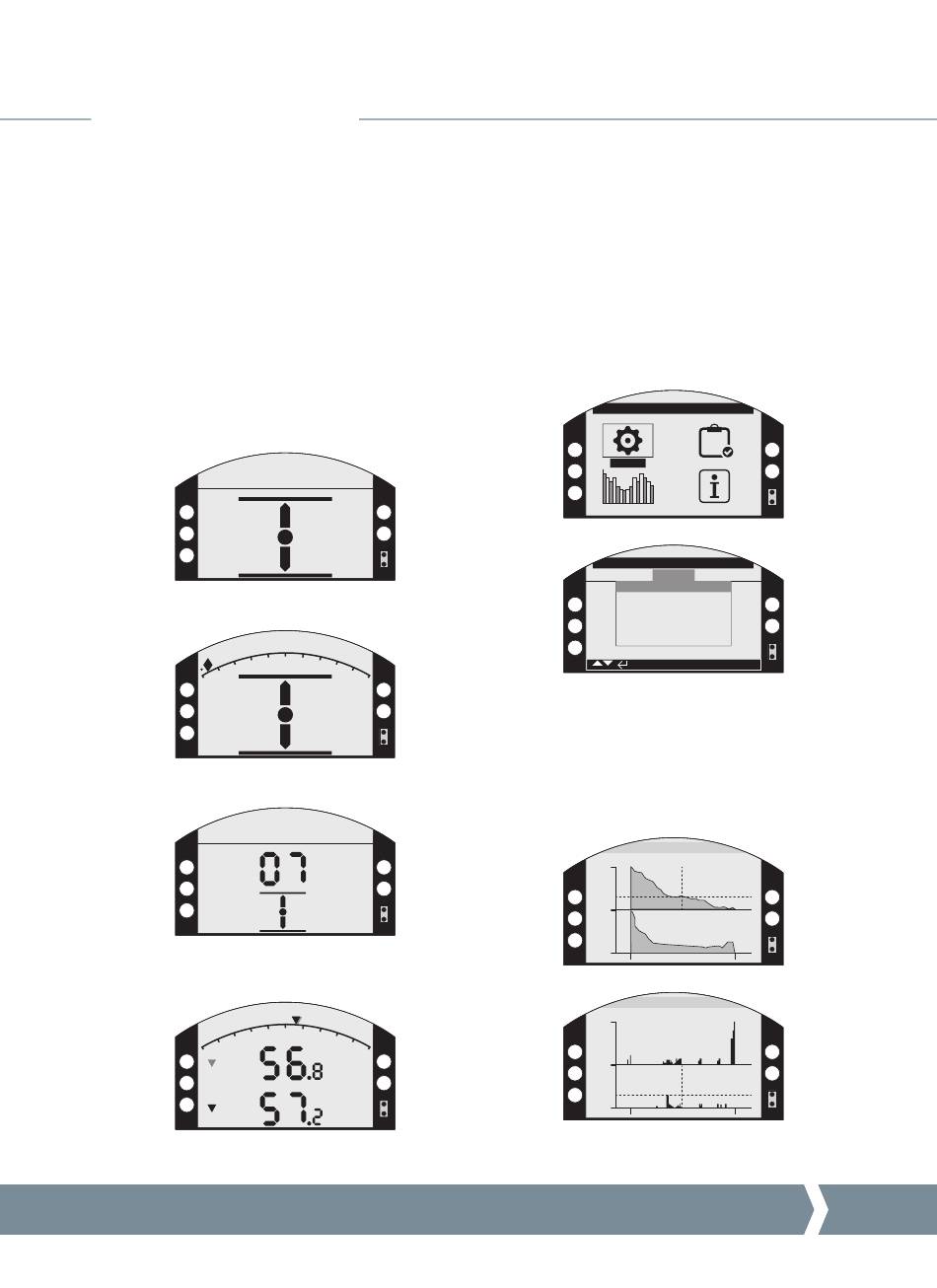

Quatre écrans d'accueil configurables sont maintenant disponibles,
avec un mélange d'affichage statique et à matrice de points. Les
quatre écrans fournissent les paramètres les plus souvent utilisés
pour une analyse rapide du fonctionnement :
• Informations de position et état
Limite Fermer
TAG#01234
• Informations de position et couple (analogique)
50
40
30
20
10
0
• Informations de position et couple (numérique)
Limite Fermer
TAG 01234
Couple
Position
• Informations de position avec demande d'entrée
(numérique et analogique)
50
40
30
20
10
0
Demande
Position
60
70
80
90
100
60
70
80
90
100
Grâce à la télécommande Bluetooth
est facilement accessible par une simple pression sur un bouton.
Vous pouvez aussi sélectionner l'un des quatre écrans pour qu'il
s'affiche de manière continue dans le menu de configuration.

7.2.3 Menu de configuration intuitif

Une simple pression sur un bouton de la télécommande
Bluetooth Pro de Rotork vous permet d'accéder au menu de
®
configuration intuitif. Ce menu a été conçu et structuré afin que
l'utilisateur n'ait pas à recourir à un manuel écrit. Grâce aux gros
caractères clairs, disponibles en plusieurs langues, le réglage et la
configuration n'ont jamais été aussi simples.
Limite Fermer
Reglages
Data Log
Limite Fermer
Reglages
Limites
Indication
Controle
ESD
Securite
Defauts
7.2.4 Enregistreur de données graphiques
Un grand nombre de données et d'analyses sont maintenant
disponibles dans l'enregistreur de données et accessibles
localement. Les données de l'enregistreur de données s'affichent
sur un écran à matrice de points de 168 x 132 pixels et fournissent
toutes sortes d'informations comme les graphiques de couple par
rapport à la position et les données opérationnelles statistiques.
Couple Profile
Ferme Ave. Pos:51 %T:32
100
%
0
100
%
0
0 Position
Profil Depart
Ouvert
100
%
0
100
%
0
0 Position
