Outils PC – Insight 2
Le logiciel Insight 2 de Rotork facilite la vérification, la
configuration et l'analyse de la configuration et des informations
de l'enregistreur de données des motorisations Rotork équipées
de Bluetooth. L'application interactive est intuitive, avec des menus
clairs, rendant la procédure simple et rapide.
Toutes les motorisations Bluetooth de Rotork incluent un
enregistreur de données embarqué. L'enregistreur de données
capture et stocke les données d'état et de fonctionnement de
la vanne, de la motorisation et des signaux de commande. Ces
données peuvent être consultées localement sur l'écran ou sur un
PC via le logiciel Insight2.
Les données enregistrées sont horodatées et peuvent être visualisées
par événement. Insight 2 permet à l'utilisateur de préconfigurer
les missions de la motorisation sur un PC, de les transférer sur la
télécommande Bluetooth
® Pro de Rotork et de les transmettre aux
motorisations sur le site. Les missions peuvent être attribuées à des
motorisations spécifiques, par type ou numéro de série, et sont
protégées par un mot de passe pour une plus grande sécurité.
Les missions standards comprennent : l'extraction de la
configuration de la motorisation et de l'enregistreur de données, la
modification de la configuration de la motorisation et des options.
Il est possible de protéger le logiciel Insight 2 et les motorisations
avec un mot de passe pour éviter toute modification accidentelle ou
non autorisée des paramètres de configuration de la motorisation.

Fonctions principales

• Visualisation et modification des spécifications et de la
configuration de la motorisation sur le PC
• Registres des démarrages de la vanne et de la motorisation
par rapport aux registres de positions
• Registres des profils de référence de la vanne
• Profil du couple de la vanne, couple ouverture/fermeture
instantané et moyen par rapport à la position de la vanne
• Visualisation et modification de la configuration de la carte
d'option
• Registres des statuts de commande et du fonctionnement de
la motorisation
• Préconfiguration des missions sur un PC et transfert de
celles-ci vers les motorisations sur le site via la télécommande
Bluetooth Pro de Rotork. Pour utiliser le logiciel Insight 2,
®
un PC est requis, avec une interface Bluetooth et le système
d'exploitation Windows XP MicrosoftTM ou une version plus
récente.
Diagnostics et réglages
Le double écran superposé à haute résolution, avec ses caractères
de position de 25 mm de haut, offre une visibilité inégalée dans
toutes les conditions d'éclairage et d'orientation. Composée
d'un écran statique, à contraste élevé, et d'un LCD à matrice de
points entièrement configurable derrière, la gamme IQ offre la
configuration et l'analyse de données les plus simples et les plus
intuitives jamais vues dans le domaine des motorisations de vannes.
Écrans d'accueil configurables
Quatre écrans d'accueil configurables sont maintenant disponibles,
avec un mélange d'affichage statique et à matrice de points. Les
quatre écrans fournissent les paramètres les plus souvent utilisés
pour une analyse rapide du fonctionnement :
• Informations de position et statut
• Informations de position et couple (numérique)
• Informations de position et couple (analogique)
• Informations de position et demande d'entrée (numérique et
analogique)
Grâce à la télécommande Bluetooth
est facilement accessible par une simple pression sur un bouton.
Vous pouvez aussi sélectionner l'un des quatre écrans pour qu'il
s'affiche de manière continue dans le menu de configuration.

Menu de configuration intuitif

Une simple pression sur un bouton de la télécommande
Bluetooth ® Pro de Rotork vous permet d'accéder au menu de
configuration intuitif. Ce menu a été conçu et structuré afin que
l'utilisateur n'ait pas à recourir à un manuel écrit. Grâce aux gros
caractères clairs, disponibles en plusieurs langues, le réglage et la
configuration n'ont jamais été aussi simples.

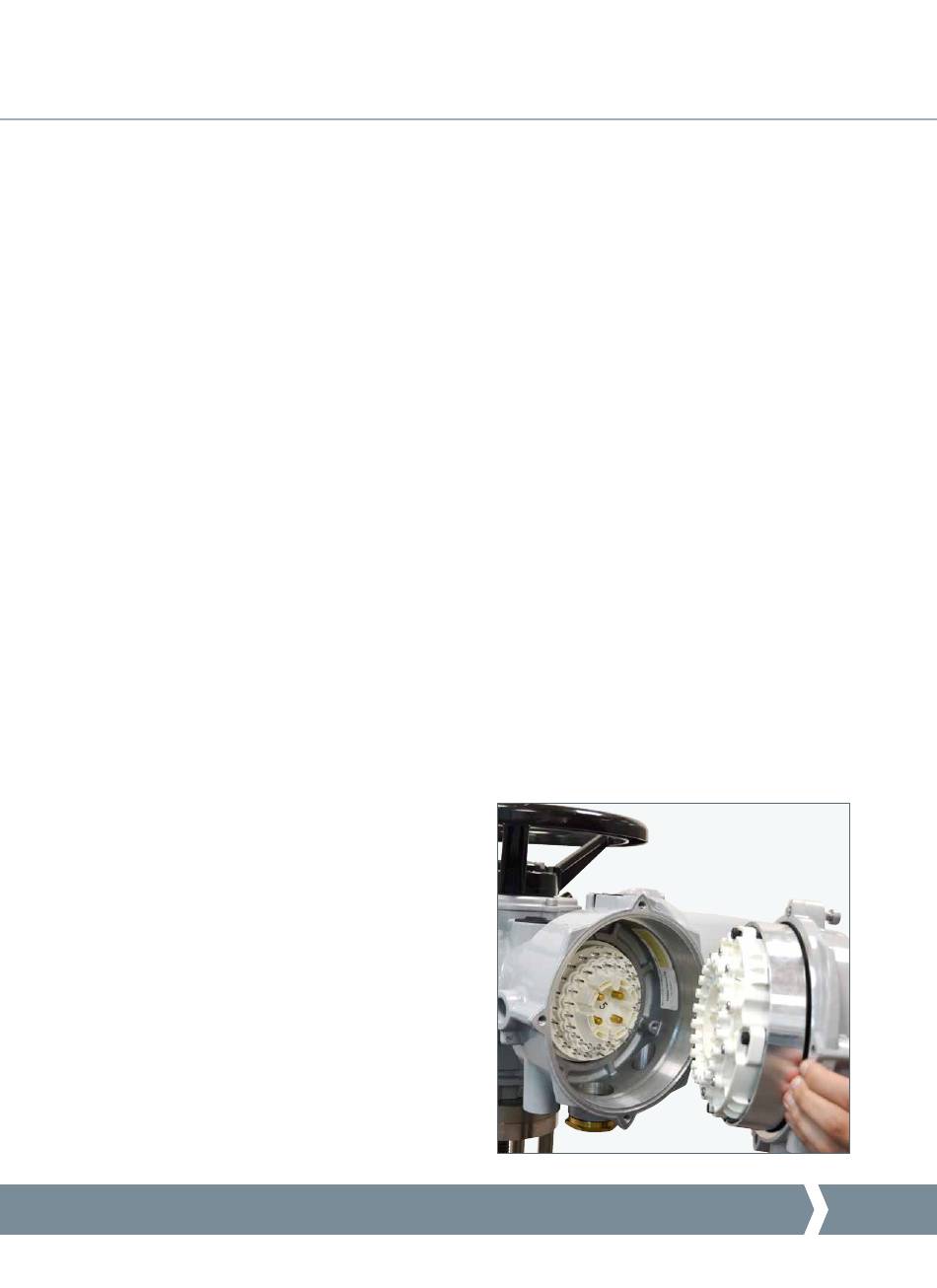

Connecteur mâle-femelle
Les motorisations IQ peuvent être fournies avec une interface mâle-
femelle permettant un branchement et un débranchement rapides
sur le site. Le connecteur mâle-femelle facilite le câblage sur le
terrain et améliore la rapidité et l'efficacité de la mise en service.
L'option mâle-femelle IQ maintient l'indice de protection IP68
(20 m pendant 10 jours) et est certifiée pour une utilisation dans
des zones dangereuses.
Veuillez vous référer au document
Keeping the World Flowing
Pro de Rotork, chaque écran
®
PUB002-127 pour plus de détails.
