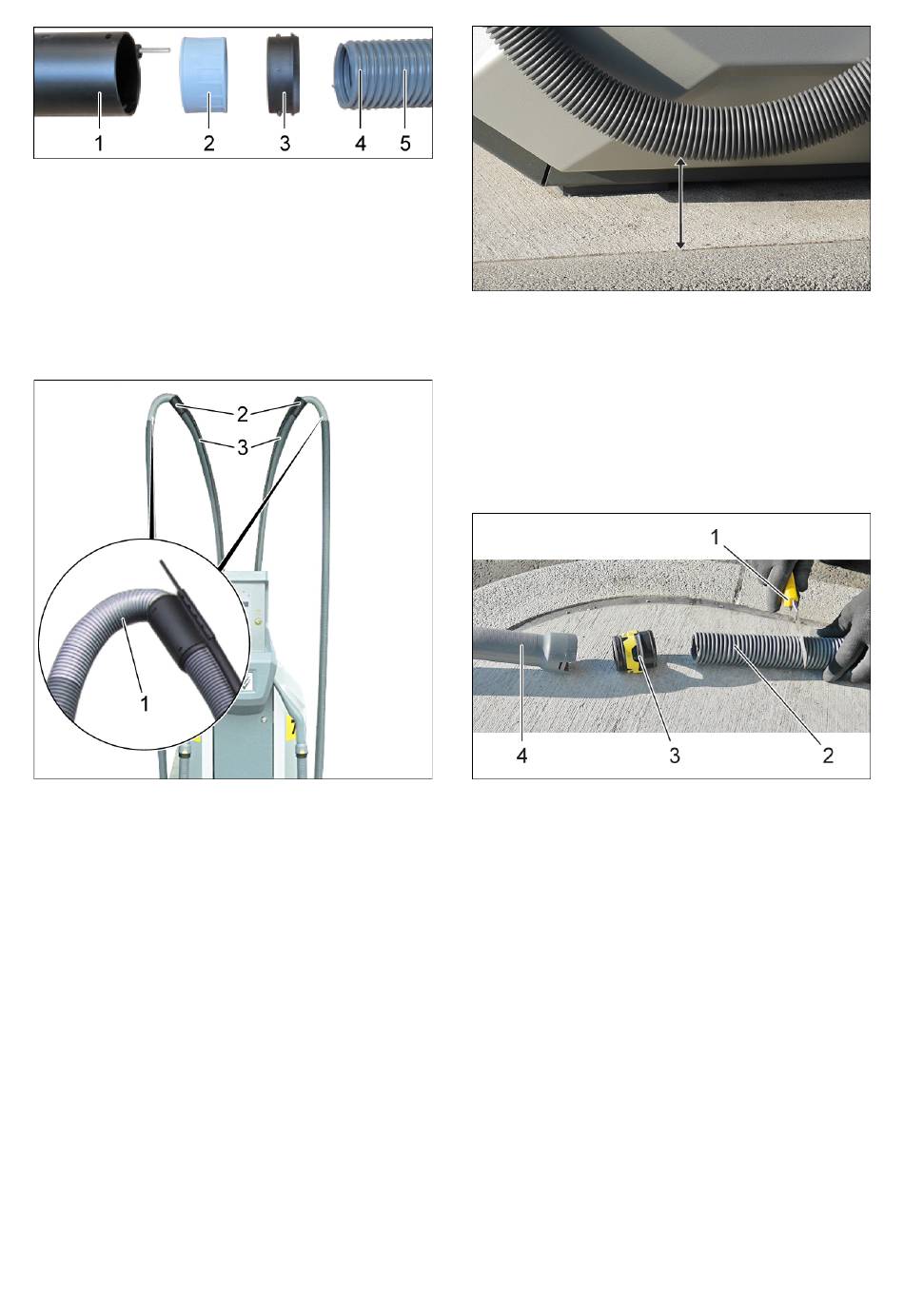

1 Schlauchkupplung
2 Einschraubbuchse
3 Klemmring
4 Feder Knickschutz
5 Saugschlauch Bediener
 Klemmring und Einschraubbuchse auf
Saugschlauch Bediener montieren und
in Schlauchkupplung stecken.
Gesamtansicht
1 Saugschlauch Bediener mit Feder
Knickschutz
2 Schlauchkupplung
3 Saugschlauch Doppelmantel
Einbauhinweis
Die Feder Knickschutz muss an der
Schlauchkupplung und nicht an der Au-
todüse montiert sein.
 Schlauchlänge vor Ort anpassen. Bei
eingehängter Autodüse darf Saug-
schlauch Bediener nicht am Boden auf-
liegen und muss deshalb zum Boden
einen Mindestabstand von 5cm erhal-
ten.
Bei Bedarf die Länge des Saugschlauchs
Doppelmantel anpassen.
1 Messer
2 Saugschlauch Doppelmantel
3 Aufnahme Autodüse
4 Autodüse
 Verriegelungen an der Aufnahme Auto-
düse eindrücken.
 Autodüse abnehmen.
 Aufnahme Autodüse abschrauben.
 Saugschlauch Doppelmantel mit einem
Messer kürzen.
