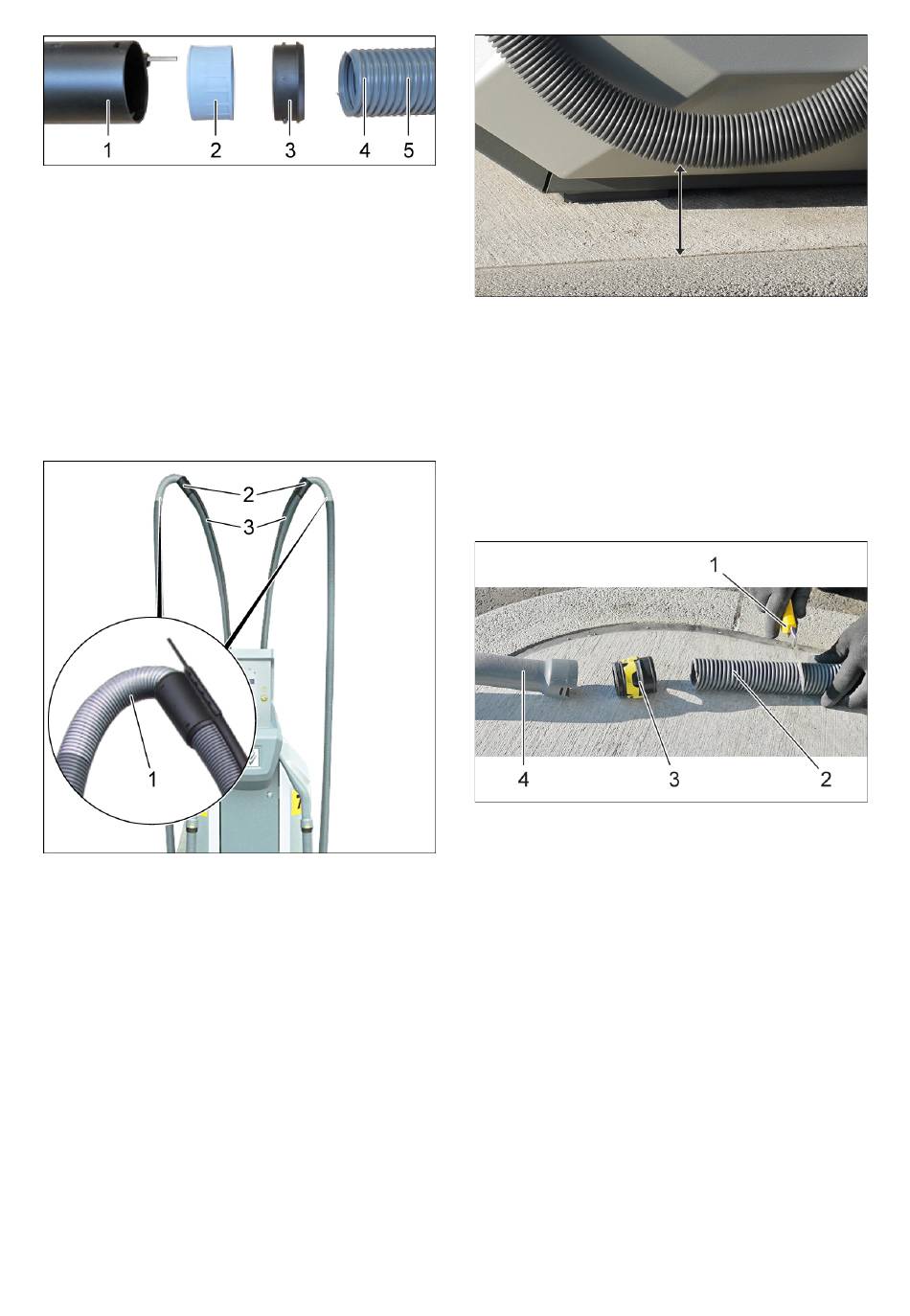

1 Шлангове з'єднання
2 Нарізна втулка
3 Затискне кільце
4 Пружина для захисту від перегинан-
ня
5 Всмоктувальний шланг для операто-
ра
 Встановити затискне кільце та наріз-
ну втулку на всмоктувальний шланг
для оператора і вставити у шлангову
муфту.
Загальний вигляд
1 Всмоктувальний шланг оператора з
захисною пружиною від перегину
2 Шлангове з'єднання
3 Всмоктувальний шланг з подвійною
оболонкою
Вказівка щодо встановлення
Захисна пружина від перегину повин-
на бути встановлена на шлангової
муфті, а не на автоматичному соплі.
 Довжину шланга відкоригувати на
місці. Коли всмоктувальне сопло
підвішене, всмоктувальний шланг
оператора не повинен торкатися під-
логи; мінімальна відстань до підлоги
повинна становити 5 см.
За потреби відрегулювати довжину
всмоктувального шланга з подвійною
оболонкою.
1 Ніж
2 Всмоктувальний шланг з подвійною
оболонкою
3 Кріплення всмоктувального сопла
4 Всасывающее сопло
 Закріпити фіксатори до кріплення
всмоктувального сопла.
 Зняти всмоктувальне сопло.
 Відкрутити кріплення всмоктувально-
го сопла.
 Вкоротити всмоктувальний шланг з
подвійною оболонкою за допомогою
ножа.
– 6
