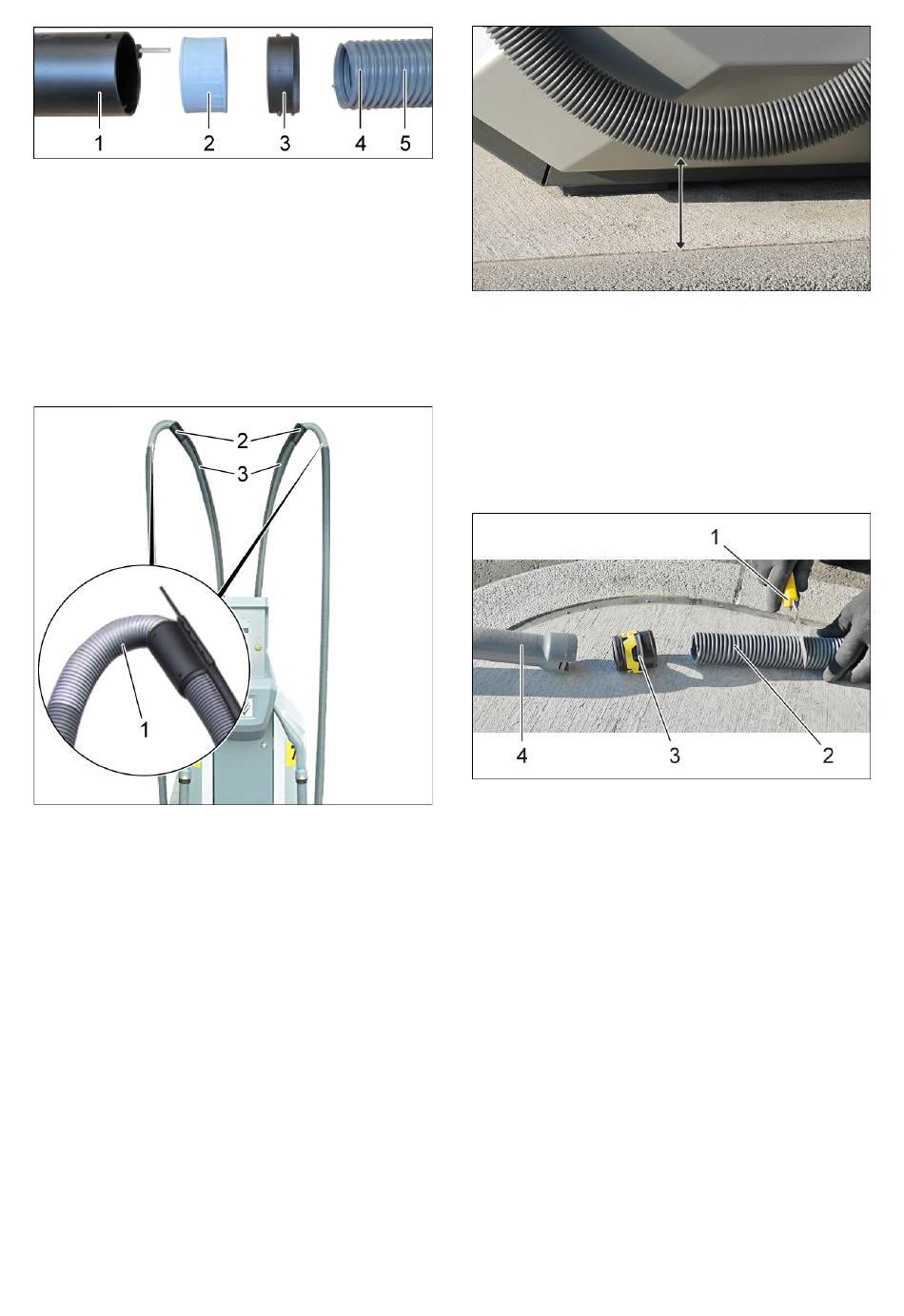

1 Raccord pour flexible
2 Manchon à visser
3 Bague de serrage
4 Ressort protection anticoque
5 Tuyau d'aspiration opérateur
 Monter la bague de blocage et le man-
chon à visser sur le tuyau d'aspiration
opérateur et l'insérer dans le coupleur
rapide de flexible.
Vue d'ensemble
1 Tuyau d'aspiration opérateur avec res-
sort protection anticoque
2 Raccord pour flexible
3 Tuyau d'aspiration double enveloppe
Remarque relative au montage
Le ressort protection anticoque doit être
monté sur le coupleur rapide du flexible
et non sur le suceur pour véhicule.
 Adapter la longueur du flexible sur
place. Si le suceur pour véhicule est ac-
croché, le manipulateur de tuyau d'as-
piration ne doit pas être posé à terre
mais doit être placé à une distance mi-
nimale de 5 cm du sol.
Si besoin, adapter la longueur du tuyau
d'aspiration double enveloppe.
1 Instrument de mesure
2 Tuyau d'aspiration double enveloppe
3 Logement du suceur pour véhicule
4 Buse d'aspiration voiture
 Appuyer sur les verrouillages du loge-
ment du suceur pour véhicule.
 Retirer le suceur pour véhicule.
 Dévisser le logement du suceur pour
véhicule.
 Raccourcir le tuyau d'aspiration double
enveloppe à l'aide d'un couteau.
