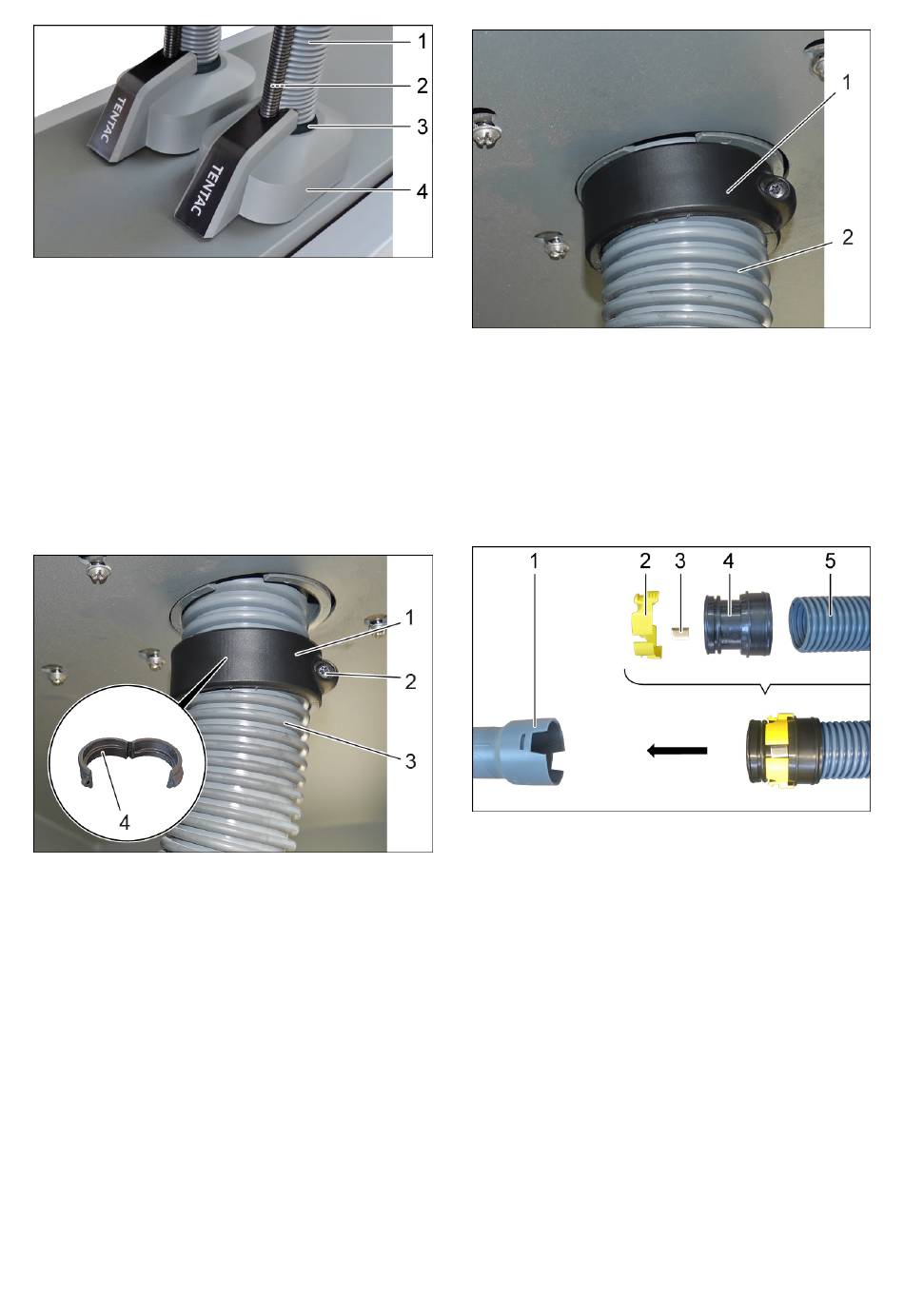

1 Usisno crijevo s dvostrukom ovojnicom
2 Štap od staklenih vlakana
3 Spužva gumene brtve
4 Prihvatnik usisnog crijeva
 Umenite štap od staklenih vlakana, usi-
sno crijevo s dvostrukom ovoinicom i
spužvu gumene brtve u prihvatnik usi-
snog crijeva.
Napomena
Spužva gumene brtve mora biti umetnuta
poravnato u prihvatnik usisnog crijeva.
1 Okretni prsten
2 Vijak
3 Usisno crijevo s dvostrukom ovojnicom
4 Navoj u okretnom prstenu
 Otvoreni okretni prsten postavite oko
usisnog crijeva s dvostrukom ovojni-
com.
 Zatvorite okretni prsten i pritegnite vij-
kom.
346
1 Okretni prsten
2 Usisno crijevo s dvostrukom ovojnicom
 Usisno crijevo s dvostrukom ovojnicom
lagano povucite prema dolje.
 Okretni prsten rukom okrećite prema
gore tako da usisno crijevo bude zate-
gnuto između vanjskog dijela i unutraš-
njosti.
1 Sisaljka
2 Navoj
3 Automatska sapnica osigurača protiv
krađe
4 Stezni prsten
5 Operator usisnog crijeva
 Operator usisnog crijeva prilagodite
prema duljini.
 Stezni prsten, navoj i automatsku sa-
pnicu osigurača protiv krađe montirajte
na operator usisnog crijeva i priključite
na automatsku sapnicu.
