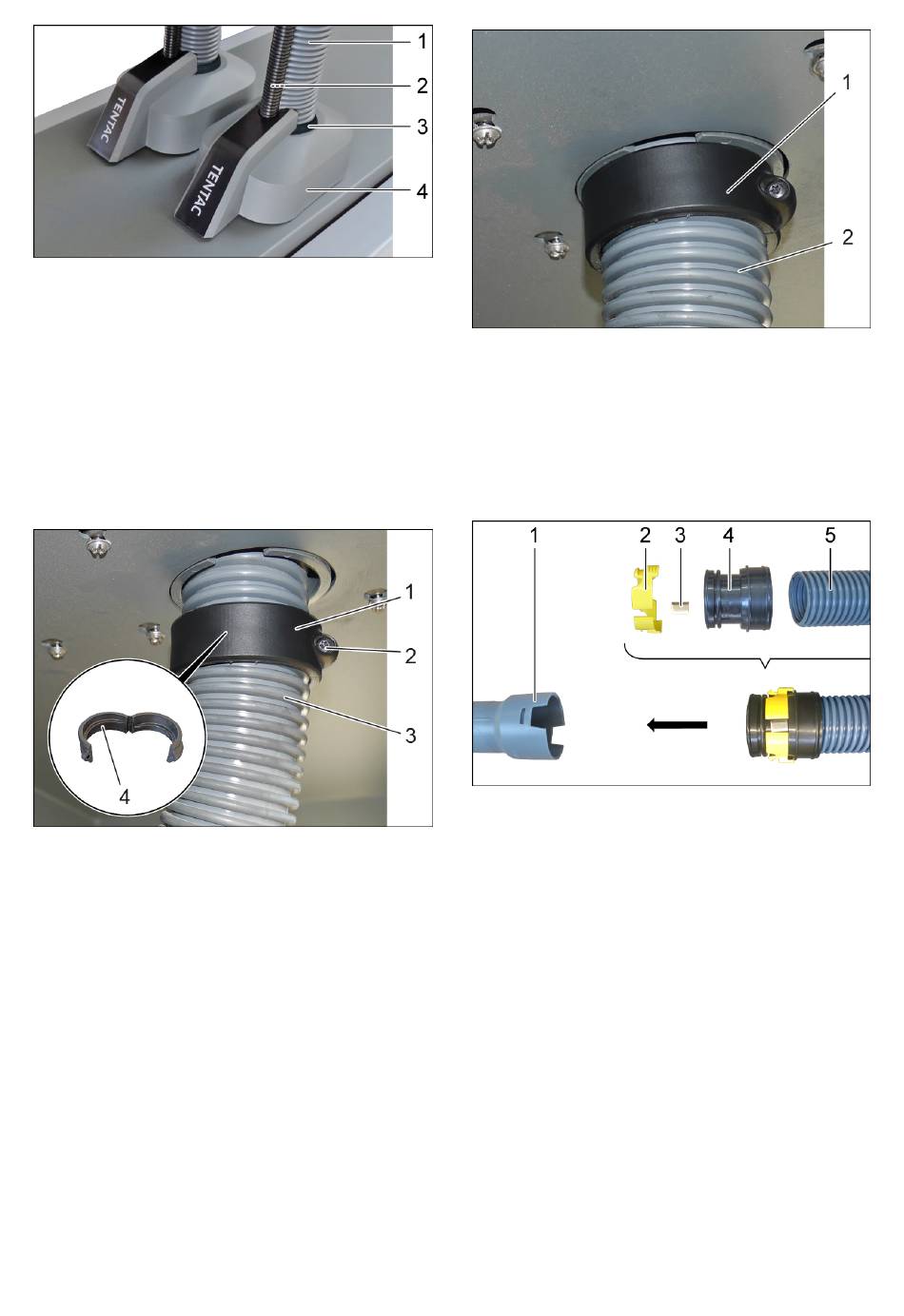

1 Saugschlauch Doppelmantel
2 Glasfaserstab
3 Moosgummidichtung
4 Saugschlauchaufnahme
 Glasfaserstab, Saugschlauch Doppel-
mantel und Moosgummidichtung in die
Saugschlauchaufnahme stecken.
Hinweis
Die Moosgummidichtung muss bündig in
der Saugschlauchaufnahme stecken.
1 Drehring
2 Schraube
3 Saugschlauch Doppelmantel
4 Gewinde im Drehring
 Geöffneten Drehring um den Saug-
schlauch Doppelmantel legen.
 Drehring schließen und mit der Schrau-
be festziehen.
6
1 Drehring
2 Saugschlauch Doppelmantel
 Saugschlauch Doppelmantel leicht
nach unten ziehen.
 Drehring von Hand nach oben drehen,
sodass der Saugschlauch zwischen
Außen- und Innenbereich gespannt ist.
1 Autodüse
2 Gewindering
3 Diebstahlsicherung Autodüse
4 Spannring
5 Saugschlauch Bediener
 Saugschlauch Bediener auf Länge an-
passen.
 Spannring, Gewindering und Diebstahl-
sicherung Autodüse auf Saugschlauch
Bediener montieren und auf Autodüse
stecken.
