Type 8605
Montage

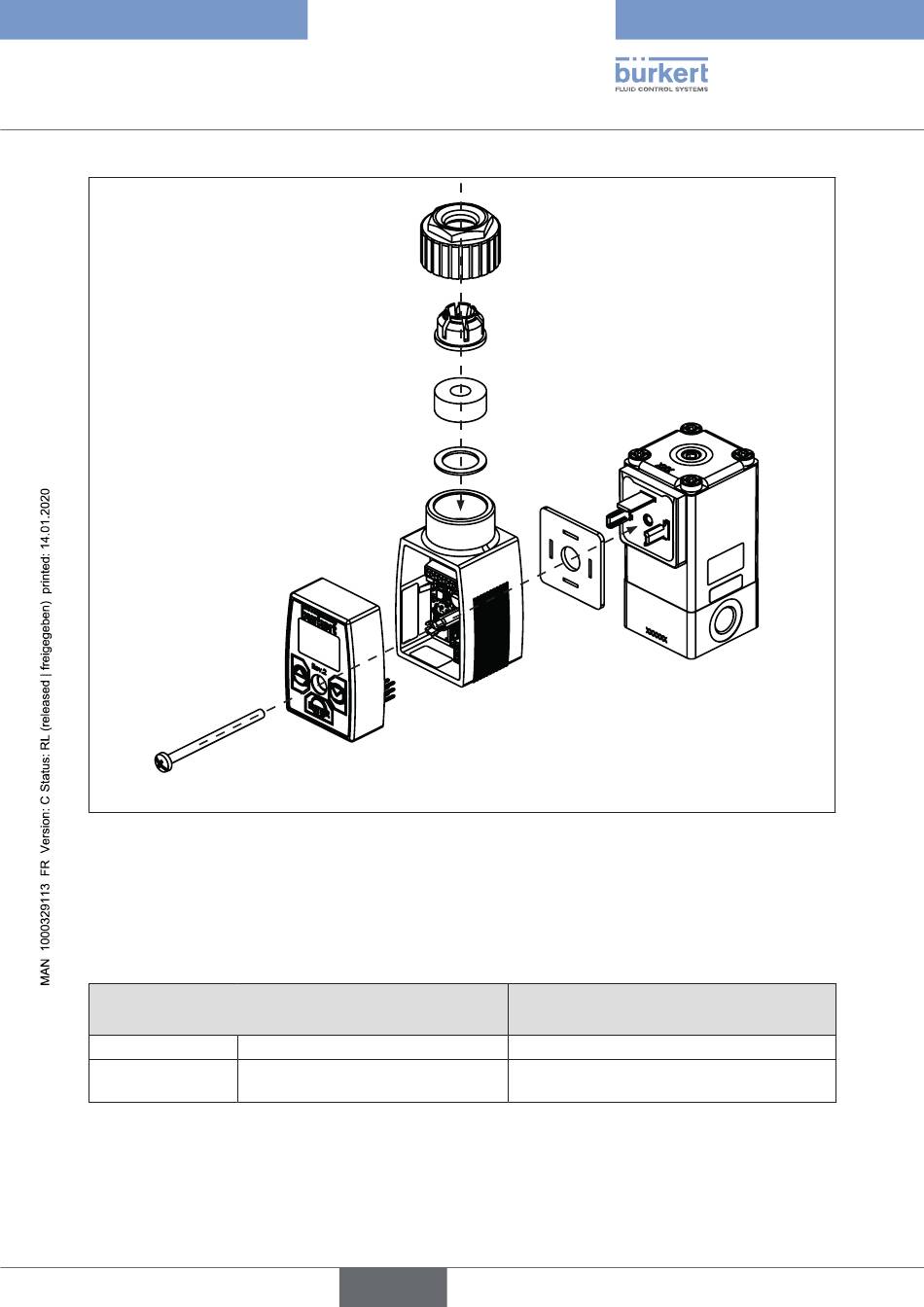

Figure 11 :
Montage de l'exécution connecteur sur la vanne
8.2.2.
exécution profilé chapeau
Le branchement électrique du régulateur de type 8605 en exécution profilé chapeau se fait au moyen de bornes plates.
Borne plate
2-pôles
pour vanne
4-pôles
pour alimentation de tension et signal
normalisé
Serrer la vis M3 avec 0,3 Nm maximum
français
section de câble
max. 1,5 mm²
max. 1,5 mm²
19
