INSTALLATION
Monter ou raccorder la conduite au boîtier de raccordement de
la ligne de raccordement électrique selon les normes de
construction et le code électrique.
Faire glisser la couronne (5) sur le moteur et fixer la roue à
A
l'aide du dispositif de sûreté (2).
Fixer la clavette ronde sur le moteur à l'aide de la petite
pièce de maintien et de la vis livrés avec le moteur (3).
Pour le CRE100, utilisez les 2 vis pour fixer la plaquette à
embout rond (4).
Déroulez entièrement le volet roulant (a). Enlevez le tablier
B
de l'axe (b); Enlevez la commande manuelle (c).
C
Retirez l'axe.
Placez le moteur (1) entièrement dans l'axe. Le fin de
D
course ne fonctionne qu'avec un entraînement
complètement enfoncé. Prenez garde à ce que la bague
de l'adaptateur soit bien enfoncée. Ne forcez pas, ne
cognez pas les pièces. N'abîmez pas le moteur
tubulaire en le perçant!
Procédez selon les exigences spéciales pour un
E
fonctionnement côté gauche (a) ou côté droit (b):
Fixez le support (6) au mur (utilisez les vis et chevilles
F
adaptées).
Insérer le moteur (a) dans le support de fixation (b) et
G
verrouiller.
NE PAS ENCORE REMONTER LE TABLIER SUR
L'AXE!
RACCORDEMENT ELECTRIQUE
H
Il est possible de raccorder plusieurs moteurs à une
horloge programmable ou à un interrupteur mural
sans qu'il soit nécessaire d'utiliser un relais de
coupure. Le nombre de moteurs montés en parallèle est
toutefois limité par le dimensionnement des câbles ainsi
que par les spécifications techniques des éléments de
commande.
L'illustration H montre aussi le support de fixation (b); le moteur
tubulaire (a); l'axe en acier (c); l'embout d'axe (d); et le support
mural du côté opposé (e). Pour l'installation du moteur du côté
gauche, suivre le diagramme de câblage exactement comme
indiqué pour l'accessoire de commande (figure J). Pour le sens
correct de rotation avec une installation du moteur du côté droit,
les fils électriques (marron et noir) doivent être inversés entre
l'accessoire de commande et le moteur. (Voir les instructions
jointes à l'accessoire choisi).
Demander à un électricien qualifié d'effectuer le
raccordement électrique conformément au code électrique
en vigueur.
Les accessoires sont disponibles à la section L en page 4.

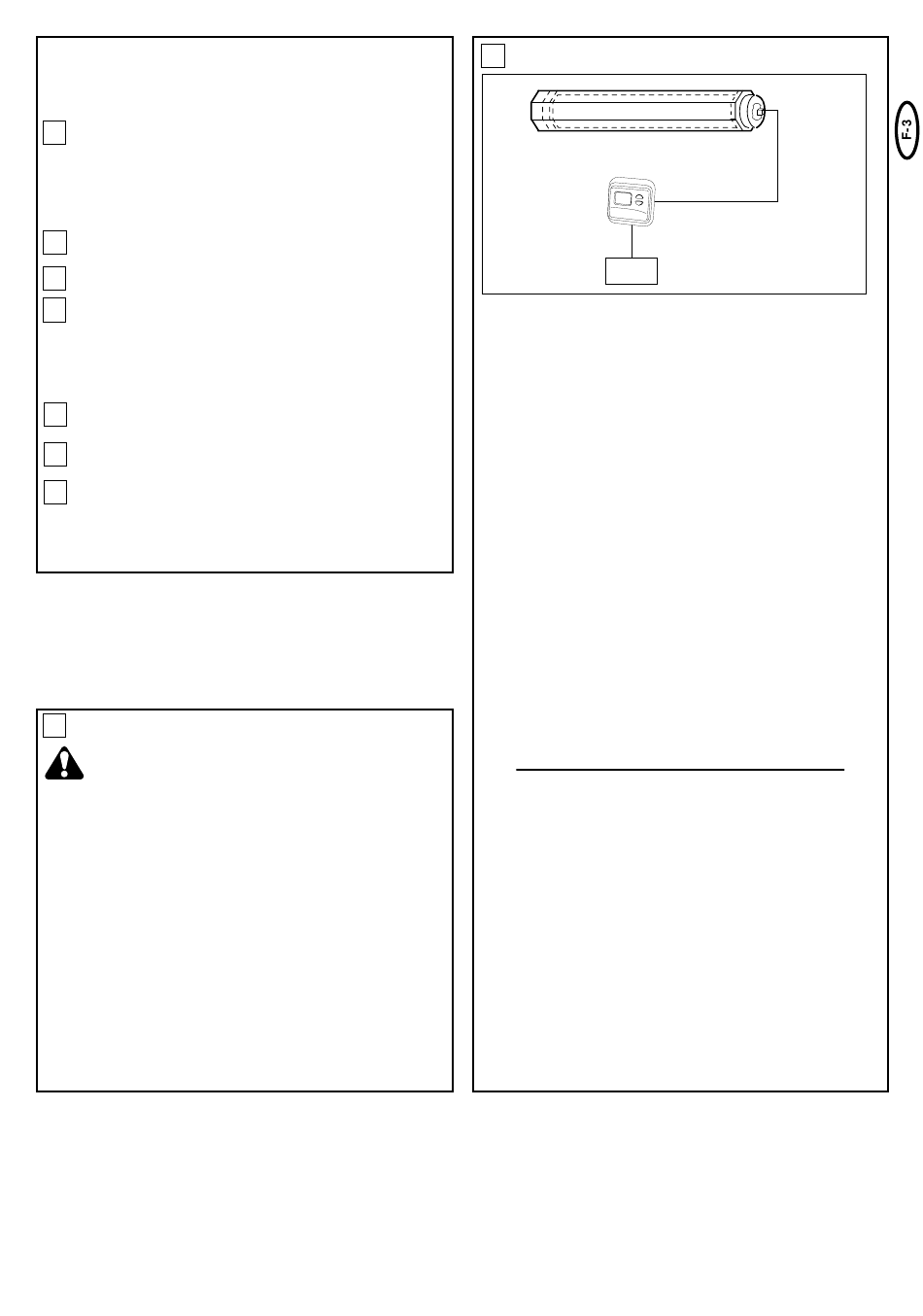

REGLAGE DE LIMITE
I
Secteur
230V/50Hz
1. Mettre en place le moteur dans l'arbre, puis fixer l'arbre avec
le moteur sur le palier mural (p. ex. BMBU) dans le caisson
de volet roulant.
2. Brancher ensuite le câble auxiliaire de réglage ou
l'interrupteur sur le moteur. S'assurer que le sens de
rotation "MONTEE" ou "DESCENTE" est correctement
raccordé.
3. Appuyer maintenant 5 fois sur la touche "DESCENTE" et
maintenir la touche enfoncée lors du cinquième
actionnement jusqu'à ce que l'entraînement s'arrête de
lui-même. Ceci permet de disposer de la course maximale
(voir tableau).
4. Effectuer ensuite 1,5 tour dans le sens "MONTEE" et
positionner l'arbre de façon à pourvoir fixer le volet roulant.
5. Appuyer maintenant 7 fois sur la touche "DESCENTE".
Un double bip retentit. La position finale inférieure est
désormais programmée.
6. Pour l'apprentissage de la position finale supérieure,
actionner la touche "MONTEE" et amener le volet roulant
jusqu'à la position voulue. Appuyer maintenant 7 fois sur
la touche "MONTEE". Un double bip retentit à nouveau. La
position finale supérieure est désormais programmée.
S'assurer que la position finale supérieure est atteinte
dans le sens de rotation "MONTEE" afin d'éviter tout
décalage lié au système de volet roulant.
MODIFICATION DES POSITIONS FINALES
1. Pour modifier la position inférieure programmée, amener le
volet en position finale inférieure et appuyer 7 fois sur la
touche "DESCENTE". Un seul bip retentit. La position finale
inférieure est désormais effacée. Amenez ensuite le volet
dans la nouvelle position finale voulue et procéder comme
indiqué au point 5 (Réglage de limite).
2. Pour modifier la position supérieure programmée, amener le
volet en position finale supérieure et appuyer 7 fois sur la
touche "MONTEE". Un seul bip retentit. La position finale
supérieure est désormais effacée. Amenez ensuite le volet
dans la nouvelle position finale voulue et procéder comme
décrit au point 6 (Réglage de limite).
S'assurer que la position finale supérieure est atteinte
dans le sens de rotation "MONTEE" afin d'éviter tout
décalage lié au système de volet roulant.
