8.

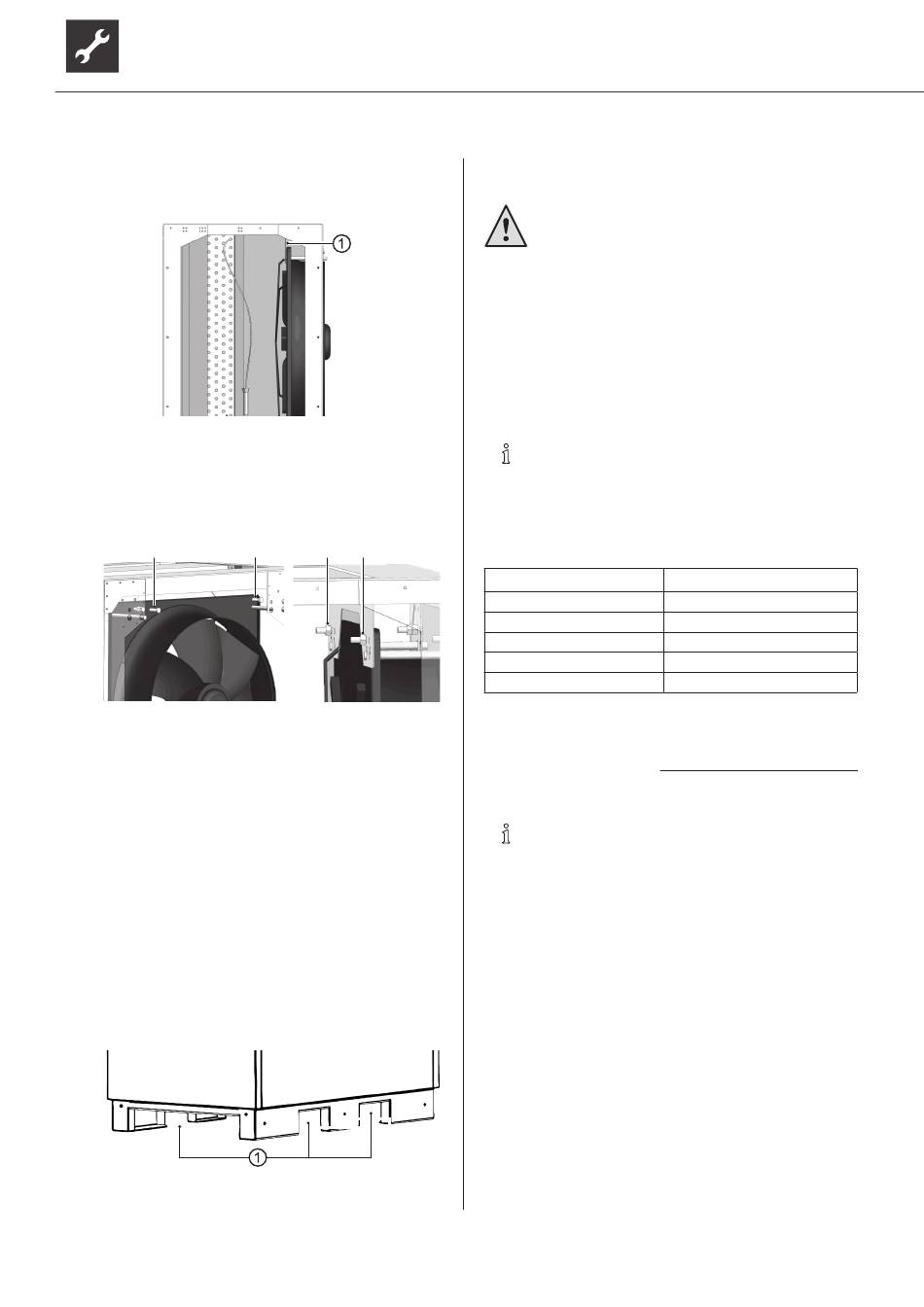

Insérer le ventilateur à l'intérieur de l'appareil en
direction de l'évaporateur jusqu'à l'éclisse en tôle
supérieure.
1 éclisse en tôle supérieure à l'intérieur de
l'appareil
9.
Insérer les vis M12 x 40 (2x) fournies dans le ven-
tilateur et l'éclisse en tôle supérieure et les fixer à
l'aide d'écrous M12.
10. Déposer l'appareil sur le lieu d'installation. S'assu-
rer que le bâti de base de l'appareil repose à plat
sur le sol et que l'appareil soit à l'horizontale.
Dévisser les écrous de fixation au niveau de
l'éclisse en tôle supérieure et retirer les vis corres-
pondantes.
Retirer ensuite le ventilateur de l'appareil et le re-
visser au bâti de l'appareil (ne pas oublier les ron-
delles élastiques).
11. Retirer les espaceurs et réinstaller toutes les fa-
çades sur l'appareil.
Transport avec un chariot élévateur
► Transport de l'appareil sur le lieu d'installation à
l'aide d'un chariot élévateur.
1 Ouvertures dans le socle pour chariot
élévateur
10
5.4 Installation
ATTENTION
Au niveau de la sortie d'air, la température
de l'air est env. 5 K inférieure à la tempéra-
ture ambiante. Dans certaines conditions
climatiques, une couche de givre peut se
former au niveau de la sortie d'air. Installer
la pompe à chaleur de façon que la sortie
d'air n'aboutisse pas dans une zone où cir-
culent des piétons.
Exigences relatives au local/lieu d'installation
REMARQUE
Pour les exigences relatives au local/lieu
d'installation, respecter les prescriptions et
les normes locales. Ce tableau présente les
prescriptions valables en Allemagne selon la
norme DIN EN 378-1.
Réfrigérant
R 134a
R 404A
R 407C
R 410A
R 448A
« Caractéristiques techniques / étendue de la li-
vraison », page 20
Rapport volume /
espace minimal
REMARQUE
Si plusieurs pompes à chaleur du même
type sont installées, une seule pompe à cha-
leur doit être prise en compte. Si plusieurs
pompes à chaleur de types différents sont
installées, seule la pompe à chaleur avec
le plus grand volume de réfrigérant doit être
prise en compte.
Le volume minimal du local correspond aux exi-
gences pour le réfrigérant utilisé.
N'installer l'appareil qu'à l'intérieur d'un bâtiment.
Le local d'installation doit être sec et à l'abri du gel.
Les distances ont été respectées
( « Plans d'installation », à partir de la
page 24).
Pour l'installation de l'appareil, le sol doit être :
● Fondation plate et horizontale
● avoir une capacité de charge suffisante pour le
poids de l'appareil
Sous réserve de modifications techniques | 83031300eFR | ait-deutschland GmbH
Valeur limite [kg/m³]
0,25
0,52
0,31
0,44
0,39
Quantité de réfrigérant [kg]
=
Valeur limite [kg/m³]
