3.
Retirer le module de ventilation et le déposer dans
un endroit sûr.
4.
Rompre les traverses en saillies placées sur les
croix supports.

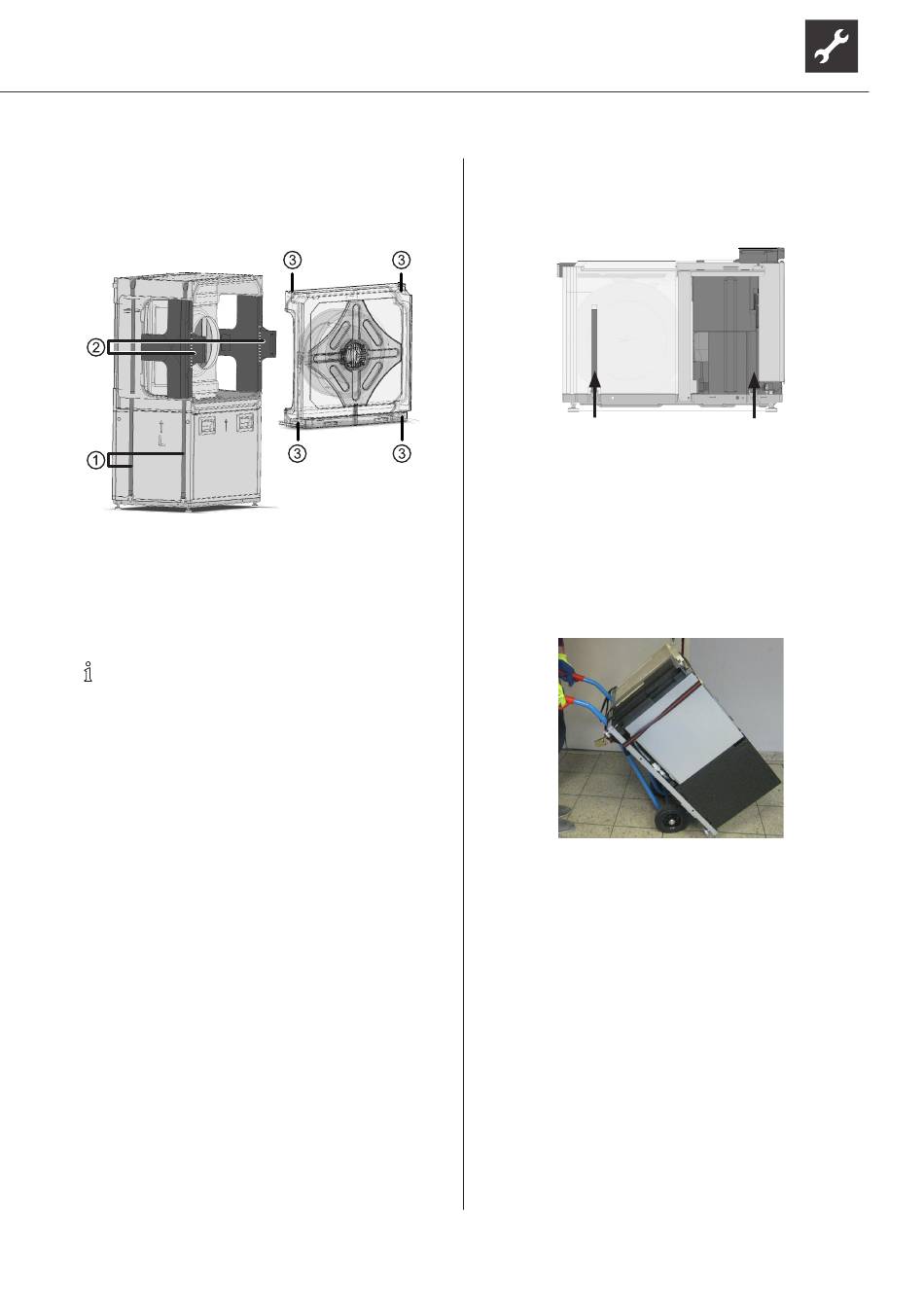

1 Sangles de serrage avec ouvertures de saisie
2 Traverses en polystyrène
3 Vis sur le module du ventilateur
Retrait du module de l'évaporateur
REMARQUE
Si nécessaire, le module de l'évaporateur
peut être retiré du module du circuit frigori-
fique. Cette opération doit être effectuée par
le service après-vente !
► Veuillez vous adresser au service après-vente.
Porter l'appareil et transport avec un diable
Les parois du corps sont déposées.
Le module de pompe à chaleur comprend deux
sangles de serrage avec des ouvertures de saisie à
des hauteurs différentes pour lever et porter le mo-
dule.
Pour assurer la stabilité, deux croix supports sont pla-
cées dans les évidements prévus pour les conduits d'aé-
rations. Ne les retirer qu'une fois le transport terminé !
► Soulever le module de la pompe à chaleur du mo-
dule Compact et le déposer.
Sous réserve de modifications techniques | 83059000fFR – Traduction du mode d'emploi original | ait-deutschland GmbH
Porter le module Compact
► Porter le module Compact jusqu'à l'emplacement
de son utilisation en le tenant au niveau des 4 poi-
gnées de transport.
Deux poignées de transport de chaque côté
► Le module Compact peut être porté à la verticale,
avec le coffret électrique dirigé vers le haut.
Transport du module Compact avec un diable
1.
Charger le module Compact sur le diable par la
face inférieure de l'appareil.
2.
Bloquer le module Compact sur le diable avec une
sangle de serrage.
3.
Transporter le module Compact sur le lieu d'ins-
tallation.
11
