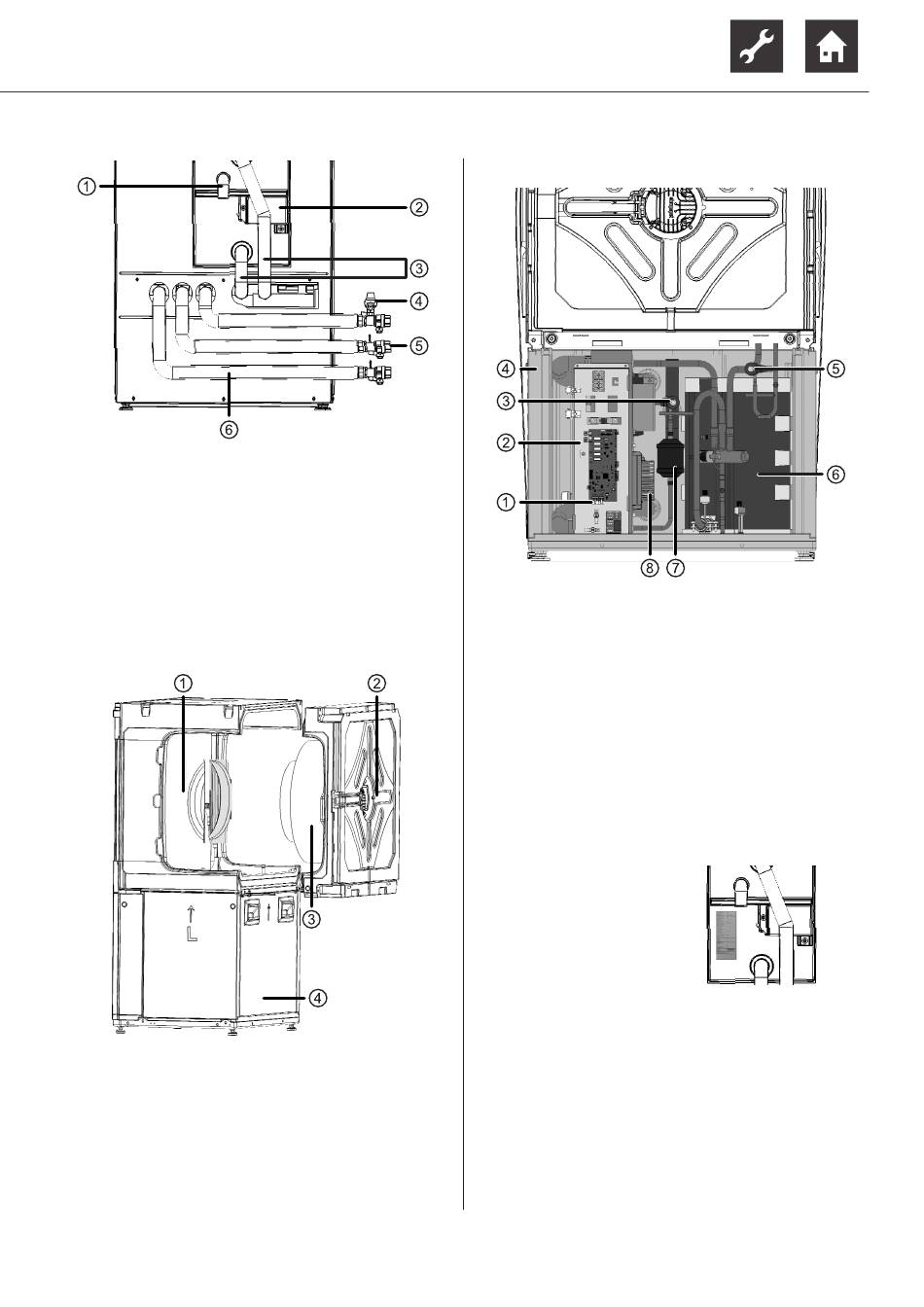

1 Tubulure d'évacuation des condensats
2 Protection connexions électriques
3 Kit de raccordement déjà préparé pour le
module de la pompe à chaleur/le module
Compact
4 Manomètre, vanne de sécurité
5 3 vannes à bille avec dispositif de rinçage
6 3 tuyaux en cuivre pour le raccordement
hydraulique au système de chauffage
Module de la pompe à chaleur
1 Module de l'évaporateur
2 Module du ventilateur
3 Ventilateur
4 Module du circuit frigorifique
Sous réserve de modifications techniques | 83059000fFR – Traduction du mode d'emploi original | ait-deutschland GmbH
Module du circuit frigorifique
1 Connexion par fiche avec le module du
ventilateur
2 Coffret électrique
3 Détendeur (refroidissement, dégivrage)
4 Condensateur
5 Détendeur (chauffage)
6 Compresseur (dans le corps d'isolation)
7 Filtre déshydrateur
8 Unité du circuit inverseur
Plaque signalétique
La plaque signalétique est apposée à l'emplacement
suivant sur l'appareil :
●
au dos de l'appareil
La plaque signalétique contient les informations sui-
vantes tout en haut :
●
Type d'appareil, référence
●
Numéro de série
La plaque signalétique contient également une liste
des principales caractéristiques techniques.
7
